Гость igor1969

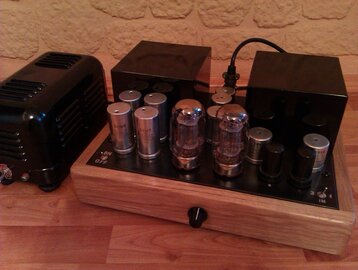

Строим SE на КТ-88

Рекомендованные сообщения

Гость igor1969

Приветствую Други!!!! Решил завести ветку, где буду описывать этапы строительства усилителя СЕ на КТ-88. В драйве буду использовать 6Ж8.

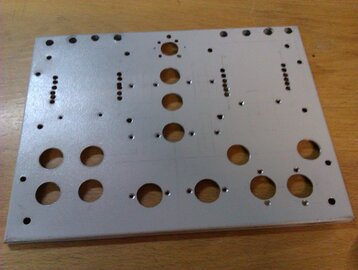

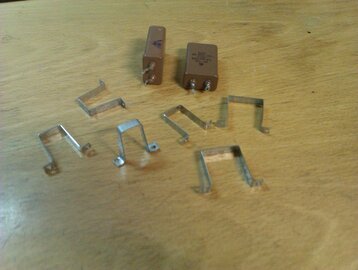

Предварительно в черновом варианте был собран один канал, неплохо себя показал. Схему выставлю позже. Изготовлено шасси, использую часто дверки от электрошкафов, они уже загрунтованы, покрашены порошковой краской, ровные, с буртиками (ребра жескости по периметру) толщина металла 1,2 мм. Изготовил скобки для крепления конденсаторов МБГЧ



Добавлено после раздумий:

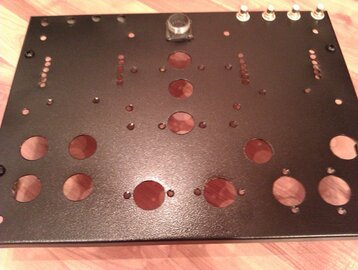

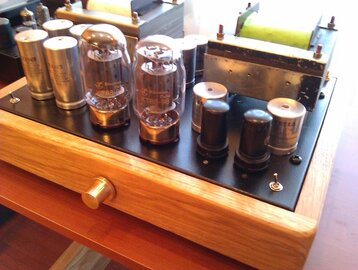

Итак шасси покрашено и начинаем потихоньку прикручивать крупногабаритные детали. Входных гнезд - 4, так как будет селектор входов на два источника.



Добавлено после раздумий:

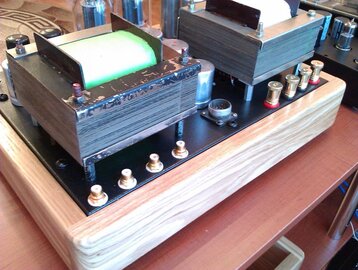

Вот такие вот выходные монстрики, старое немецкое железо, укорочено на 5 см, стык отшлифован и намотано. Сечение 23,5 квадрата. Про обмотки завтра скажу, записи на работе



Добавлено после раздумий:

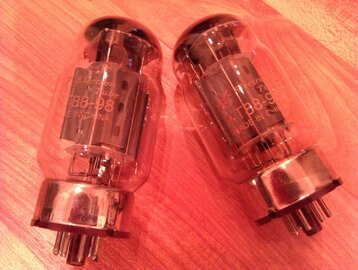

Выходные лампы пока только такие, большой ток не любят, больше 80 мА начинают алеть



Добавлено после раздумий:

А вот и лампочки в драйв, 6Ж8 есть 78 -79 годов, одна даже 64 года, не ставленные



Добавлено после раздумий:

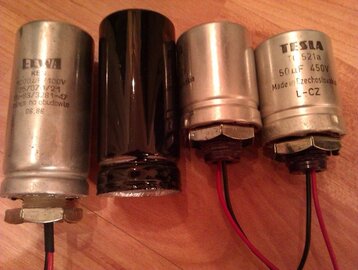

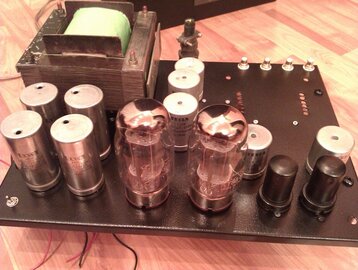

Так как места в подвале мало, решил электролиты ставить сверху, брал старые конденсаторы, убирал внутренности, внутрь ставил современные, выводил наружу красный и черный провода и обратно завальцовывал. Вопрос - лучше красить их или отполировать и оставить светлыми? На фото есть и крашеный корпус и еще не полированный.








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

Итак обещанная схема! Данные выходного трансформатора, из имеющегося провода. Для первички 0,37, для вторички 0,8. Первичка 1600 витков по 200 витков в слое, итого 8 слоев 2+4+2. Между первичкой вторичка по 100 витков в слое, два слоя, вторичка параллельно, первичка последовательно. Активное сопротивление первички получилось 54 Ом.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Отлично! Я не умею выбрасывать наверх электролиты, никогда этого не делал. Соответствующих электролитов как-то не водится.

--------------------

Присмотрелся и 470 кОм в сетке КТ-88 кажется трижды сомнительным даже при автоматическом смещении. 100кОм ближе к истине.

Изменено пользователем mosfet

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

ошибся малость, я тоже впервые так электролиты решил попробовать, тем более попались такие, у наших обычно завальцовка сверху, аккуратно завальцевать не получится, а у этих снизу, под гайкой, не видно

Изменено пользователем igor1969

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А электролиты не слишком близко к лампам? КТ88 те еще грелки. Не поджарят?



Добавлено после раздумий:

Присмотрелся и 470 кОм в сетке КТ-88 кажется трижды сомнительным даже при автоматическом смещении. 100кОм ближе к истине.

Согласен. Посмотрел в даташитах. Там черным по английски написано, что при автоматическом смещении сеточный резистор не более 220кОм, а при фиксированном не более 100.

С резистором на 470кОм может запросто в саморазорев уйти с печальными для весьма недешевой лампы последствиями.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

Рисовал схему и видать ошибся, спасибо за подсказку. Что еще косячного в схеме? Электролиты не близко, тем более внутри корпуса еще прослойка воздуха до самого электролита, он по диаметру меньше корпуса.

Изменено пользователем igor1969

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость spb-nik

А смысл переделки электролитов?

Только ради вертикального крепления?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

Да, только ради крепления и освобождения места в подвале. Да и ничего особенного в переделке

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
тем более внутри корпуса еще прослойка воздуха до самого электролита, он по диаметру меньше корпуса.

Тогда корпуса полировать. И вид красивый и тепло отражать будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

Так и делаю. Вот только вопрос - долго ли они блестеть будут?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лаком бесцветным если сверху брызнуть, то наверное долго. Я кстати как то полировал пару алюминиевых колпаков на пальчиковые лампы. Года 3 уже прошло, блестят. Лаком не пользовался, а полировал автомобильной политурой DrWax - она кроме полировки тонкий слой воскового защитного покрытия создает на поверхности.

А так наверное, еще и от самого алюминиевого сплава зависит. Иногда замечал темнее мутнее быстро, а попадаются иногда полированные детали алюминиевые, которые блеск свой уже лет 30-40 держат.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
