Похвалимся акустикой

[Гость Helg]

Так не вопрос! Если расписывать всё подробно, так это целая методичка получится. Проще отвечать на конкретные вопросы. Кроме того, предполагал, что тема не для углублённого потрошения железа, а так,типа, похвастаться :)

[TANk]

... тема не для углублённого потрошения железа, а так,типа, похвастаться :) ...

Данная тема да - для похвастаться.

А углубленно распотрошить всегда можно в отдельной теме. В разделе "Самодельная акустика". Для начала интересуют размеры ящиков, материал, какой и сколько звукопоглотитель.

Там же можно рассказать чем отличаются по звучанию и для каких жанров больше подходят опробованные вами Гудмансы. Ну и наверняка будут интересны вопросы по отделке корпуса. Так что ждем с интересом и нетерпением.

Изменено 12 Ноября, 2015 в 18:17 пользователем tank

[StalKer-NightMan]

Все хвастаются. Можно и я чуть-чуть... 8-)

Конечно стыдно показывать недоведенные до конца изделия, но сейчас руки пока не доходят.

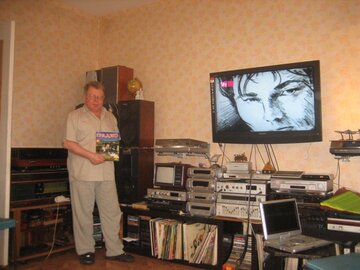

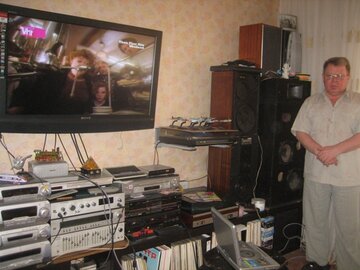

Черные, на заднем плане колонки задумывались в далеком 1998 году.

Дефолт, безденежье, а музыки хотелось послушать.

Так как в 1995 году S-90 при возвращении на родину в Сибирь остались на Украине, решил сделать сам малобюджетные колонки.

Достались мне списанные( их просто выложили аккуратно на свалке) проигрыватели "Аккорд - 203". Штук 4. И стереопроигрыватель "Россия - 323". Кто помнит, тот знает. 8-)

Динамики там в акустических системах стояли 4ГД-35. Вот под эти динамики и задумалась система.

Диапазон рабочих частот электрофона 100...10000 Гц. То есть это вполне рабочая частота динамиков 4ГД-35.

Их решил использовать в нижнем диапазоне. Для среднего диапазона купил в магазине задешево (2 или 3 рубля за штуку по ценам тех лет) два динамика для радиотрансляционного "брехунчика".

Сейчас уже не помню маркировку, или 1ГДХХ, или 2ГДХХ, но среднечастотники.

Для высоких частот решил применить подаренные с "барского" плеча высокочастотники от ламповых телевизоров.

(Я телевизоры не "курочил" сразу говорю, не мое это) Мне динамики даром принесли.

Тоже не помню маркировку.

По номограммам в "Справочнике радиолюбителя - конструктора" прикинул ящики, фазоинверторы.

Для высокочастотников рассчитал рупор.

Самое дорогое - это было купить лист ДСП (знаю, что ДСП использовать в акустических системах нехорошо, но денег на фанеру не было).

Распилил, вырезал гнезда под динамики и дырки отверстия под фазоинверторы, склеил на ПВА.

Внутри распорки не ставил, только ребра жесткости. Притащил со стройки "Герлен" килограмма 4.

Высокочастотники в совершенно отдельном боксе, подключены через простейший фильтр - квадратный конденсатор МБМ, кажется на 4 мкФ.

Провода использовал, стыдно сказать, какие были - сетевые, от старых электроприборов, утюгов. (Приходилось тогда подрабатывать).

Собрал с перерывами за две недели.

Звук мне понравился - Громко 8-)

При большой громкости начинался резонанс корпуса - распорок я не делал, швы так и не загерметизировал, фазоинверторы не настроил, ватой не задемпфировал . Но они работают и сейчас и радуют меня периодически своим "самобытным" звучанием.

Я их ни на что не променяю, хотя выглядят они не модно.

Да, покрашены кисточкой черной нитроэмалью.

Рупора согнуты из ДВП на "горячую" и работают по субъективным слуховым ощущениям вполне эффективно.

Из отверстий для фазоинверторов вполне нормально "поддувает", свечу может потушить.

Собирался еще делать декоративные решетки-накладки-грили, но тоже руки не дошли. Теперь наверно уже и никогда не дойдут.

Да, при внимательном рассмотрении Вы уже не увидите там 4ГД-35. Через примерно полгода после сборки колонок, на очередном прослушивании в компании, один хороший товарищ так оценил изделие, что подарил мне четыре низкочастотника с резиновыми подвесами (кажется 15ГДХХХ, я сейчас не помню маркировку, нужно разбирать или искать старые записи, а это проблематично).

Я конечно их поставил вместо 4ГД-35. Они по крепежу один в один совпали. Колонки зазвучали еще лучше. Особенно на низких частотах. Но и хрюкать стали на меньшей громкости. Я знаю что нужно делать для оптимизации, но... мне и так сойдет 8-) Я думаю когда-то они дождуться своего часа.

Вот такой handmade 1998 года.

Вот кратенько похвастался

P. S.

А "Герлен" после мотания по съемным квартирам, и "благодаря" ворчанию жены я выбросил благополучно через 5 лет. 8-)

[cbafrunze]

..... Но они работают и сейчас и радуют меня периодически своим "самобытным" звучанием.

Так, это же главное. :wink:

Я их ни на что не променяю, хотя выглядят они не модно....

И, не надо. :wink:

[drummer]

Я с Валерой абсолютно солидарен. Игорь, очень правильно похвастался :wink:

[zud]

...потому что от души и для души....

тоже есть вещи которые не каждому покажешь, но дороги по определённым причинам..

[meshin]



Вот такой handmade 1998 года.

Вот кратенько похвастался

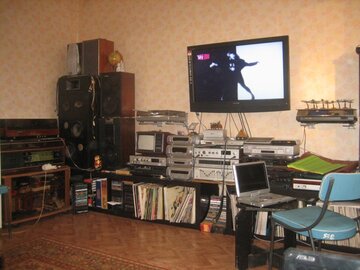

А на третьем фото по курсу, В тех АС, что справа за спиной, не на 10ГД-30 акустика? Не по чертёжику ли с Новокузнецка сделана? По крайней мере НЧ часть оформления.

[StalKer-NightMan]

Спасибо Валера - cbafrunze:, Сергей - drummer:, Алексей - zud:, Игорь - meshin:, за внимание и положительные отзывы о моем скромном изделии.

Вот скорее всего это действительно, meshin: - Игорь

... на 10ГД-30 акустика ...

Я уже просто не помню...

... (кажется 15ГДХХХ, я сейчас не помню маркировку, нужно разбирать или искать старые записи ...

Наверно это все-таки 10ГД-30. Мне теперь самому интересно вспомнить, разберу, залезу, посмотрю.

... Не по чертёжику ли с Новокузнецка сделана? ...

Нет Игорь - meshin:, все рассчитывал сам

... По номограммам в "Справочнике радиолюбителя - конструктора" прикинул ящики, фазоинверторы ...

Есть у меня две замечательные "бумажные" книжки

1. Справочник радиолюбителя - издание третье под общей редакцией А. А. Куликовского, предисловие академика А. И. Берга. Госэнергоиздат 1963 год - Массовая радиобиблиотека, выпуск 394. В редакционной коллегии Берг А. И. и другие...

Книга младше меня на три года... Вот раньше писали техническую-радиолюбительскую литературу. Читаешь - душа поет.

2. Справочник радиолюбителя-конструктора - издание третье, переработанное и дополненное. Москва "Радио и связь" 1983 год - Массовая радиобиблиотека, выпуск 1043. В редакционной коллегии Ельяшкевич С. А. и другие... В этой книге уже не много про другое, но тоже хороша.

Купил я эти раритеты еще студентом 3 курса факультета электронной техники Запорожского машиностроительного института в 1983 году.

Вот по этим двум книгам и делалось все. И еще конечно журнал "Радио" - наша библия, или, как еще говорил мой первый начальник - "Наш Карл Маркс".

... НЧ часть оформления ...

Трудно было как-то сильно фривольно оформить НЧ часть из имеющихся на то время ресурсов и доступных технологий. Как говорится - идеи витают в воздухе.

Конструкция то малобюджетная 8-)

Вот например, в 1998 году электролобзик ручной для наших краев был в диковинку.

Для выпиливания отверстий у брата взял электродрель, еще Советскую и "чудо-насадку" у знакомого, которая весила чуть меньше самой дрели. Насадка позволяла из дрели сделать лобзик.

Когда выпиливал отверстия - вибрация неимоверная, грохот стоял, руки тряслись... 8-)

Изменено 18 Ноября, 2015 в 05:30 пользователем StalKer

[cbafrunze]

Наверно это все-таки 10ГД-30. Мне теперь самому интересно вспомнить....



Есть у меня две замечательные "бумажные" книжки

1. Справочник радиолюбителя - издание третье под общей редакцией А. А. Куликовского, предисловие академика А. И. Берга. Госэнергоиздат 1963 год - Массовая радиобиблиотека, выпуск 394. В редакционной коллегии Берг А. И. и другие...

Вот раньше писали техническую-радиолюбительскую литературу. Читаешь - душа поет.

2. Справочник радиолюбителя-конструктора - издание третье, переработанное и дополненное. Москва "Радио и связь" 1983 год - Массовая радиобиблиотека, выпуск 1043. В редакционной коллегии Ельяшкевич С. А. и другие...

Трудно было как-то сильно фривольно оформить НЧ часть из имеющихся на то время ресурсов и доступных технологий.

Я, собирал звуковые колонки (стерео), на 10ГД-30, 4ГД-8Е, 2ГД-36, (что попало в руки), расчеты проводил по

настольной (в те времена) книги "Громкоговорители и их применение (2-е изд.) Автор(ы): Эфрусси М.М. 1976 год."

Корпус из толстой фанеры (15 мм), звукопоглощающий материал (внутри), по всем законам построения.

На сверлильном станке, "балеринкой", вырезал круглые отверстия, под динамики (кроме, для 2ГД-36).

Сверху лакировал, так что помимо вида, был еще и очень красивый звук.

Потом по многочисленным просьбам знакомого, продал ему колонки (жена, еще долго, говорила, что зря я это сделал), звук был действительно хороший.

А, книги, Справочник радиолюбителя - и А. А. Куликовского и

Справочник радиолюбителя-конструктора, да и многие другие, занимают почетное место, на книжной полке.

Изменено 18 Ноября, 2015 в 16:51 пользователем cbafrunze

[box-771]

Я, собирал звуковые колонки (стерео), на 10ГД-30, 4ГД-8Е, 2ГД-36, (что попало в руки), расчеты проводил по

настольной (в те времена) книги "Громкоговорители и их применение (2-е изд.) Автор(ы): Эфрусси М.М. 1976 год."

Корпус из толстой фанеры (15 мм), звукопоглощающий материал (внутри), по всем законам построения.

На сверлильном станке, "балеринкой", вырезал круглые отверстия, под динамики (кроме, для 2ГД-36).

Сверху лакировал, так что помимо вида, был еще и очень красивый звук.

Потом по многочисленным просьбам знакомого, продал ему колонки (жена, еще долго, говорила, что зря я это сделал), звук был действительно хороший.

А, книги, Справочник радиолюбителя - и А. А. Куликовского и

Справочник радиолюбителя-конструктора, да и многие другие, занимают почетное место, на книжной полке.

А можно подробнее,конструкция размеры,фильтры,у самого давно лежат оные динамики и давно хочу собрать но никак не выберу как именно

[meshin]

Повторите эту конструкцию: _https://samakustika.ru/tryoxpolosnaya-lyubitelskaya-as/ Думаю жалеть не придётся.

Вместо 3ГД-31 пойдёт и 2ГД-36.

Вместо автотрансформатора на 4ГД-8Е установить последовательно включенный с ней резистор на 3,2...3,8 ома. Мощностью ватт на 7...10.

Аттенюатор можно заменить парой нужных резисторов из него.

Хитро-точёную трубу ФИ заменить на цельную подобного диаметра, но подобранного размера.

Пропитывать гофр 4ГД-8Е касторовым маслом нет необходимости. Достаточно развести ПИБ (клей для грызунов и насекомых (любой садово-огородный магазин)) до нужной концентрации и аккуратно промазать гофр.

Остальное как в статье. Уверен в своих рекомендациях потому, что делал две пары этих АС. Первую пару один в один по статье сразу после выхода журнала с ней. Вторую, уже по упрощённому варианту. Которая звучала одинаково с "навороченной".

Думаю жалеть не будете.

[cbafrunze]

Повторите эту конструкцию: _https://samakustika.ru/tryoxpolosnaya-lyubitelskaya-as/........

.......Думаю жалеть не будете.

Согласен, с Игорем (meshin), возьмите за основу

Трёхполосная любительская АС А. Голунчиков

У меня корпус был побольше (выше) и фазоинвертор, располагался в низу,

и состоял из двух (симметрично расположенных) пластиковых труб (толщиной 5 мм и ∅ 50 мм, длину надо рассчитать)

Схема, без переключателя (каждый фильтр, на определенную частоту)

Изменено 19 Ноября, 2015 в 05:18 пользователем cbafrunze
