Строительство Лампового уся.

[slayer]

Я долго думал какие трансы поставить на выход. Варианты были



1) ОСМ 0,16

2) какие-то трансы с маркировкой ТПП190 на витом магнитопроводе (типа ТС 180) (видать 190 ватт, тока по тразмеру почему то меньше ТС 180)

3) трансы от какогото (забыл какого) трансляционного усилителя, вроде на 50 ватт мощи. Они самые тяжелые и более всего внушают доверие. Вобщем я решил остановиться на них.

Изменено 19 Мая, 2011 в 10:53 пользователем slayer

[TANk]

Трансформаторы от ТУ50-М ?

Фото можно, что бы сказать точнее.

А еще лучше провести обмер этих трансформаторов на предмет Ктр и нарисовать схему обмоток, чтобы быть полностью уверенным в результате.

Может ТПП290? ПЛ сердечник похожий на ТС180, но поменьше, трансформатор мощностью 110Вт.

_https://lampilich.-мы не распространяем ссылки на [народ.ру]-/trans/50TPPpar03.html

[slayer]

Ок, трансы зафотаю все которые есть, выложу. Вот накидал схемку блока питания. Особенность его в том, что напряжение смещения тоже формируется вакуумным прибором. Таким образом мы можем сделать усилитель вообще без кремния.



Скажите кенотроны можно так включать ? Или лучше отдельные обмотки сделать ...





Добавлено после раздумий:

Правда пока не ясно как организовать смещение...

Изменено 20 Мая, 2011 в 09:48 пользователем slayer

[TANk]

На выпрямление отрицательного напряжения смещения надо не 6Н23П поставить, а 6Х6С - двойной диод с косвенным накалом. Накал от катодов выдерживает напряжение 350 вольт. Да и по виду все выпрямители будут большими октальными лампами.

[slayer]

Да, действительно, загуглил щас этот 6Х6С выглядит классно. Обидно что уже заказ на истоке оформил, боюсь теперь не найти его будет. Хотя попробуем. Выпрямленный ток 8ма, думаю этого будет достаточно.

[slayer]

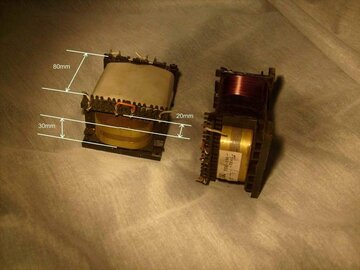

Зафотал трансы которые есть. На витом магнитопроводе выглядят вот так

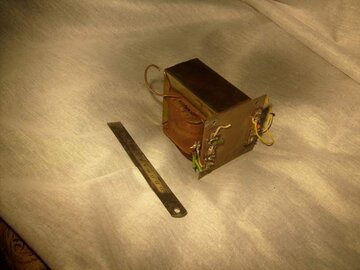

А вот это которые от трансляционнго усилителя.







Однако неожиданно мне принесли в ремонт трансляционный усилитель, переделанный под усилитель для бас гитары, в котором я увидел точно такие же трансы.

Что это за усилитель ?







Вот как то так.

Изменено 21 Мая, 2011 в 19:32 пользователем slayer

[TANk]

трансляционный усилитель, переделанный под усилитель для бас гитары, в котором я увидел точно такие же трансы.

Что это за усилитель ?

трансформаторы от трансляционного усилителя ТУ-50М

https://forum.datagor.ru/index.php?showtopic=252&st=84

Сообщение №100. Там расписаны намоточные данные этого трансформатора.

[slayer]

Я буду перематывать их наверное.. Интересно там питающий транс на таком железе намотан или на другом каком то..

[TANk]

Уж если хочется помотать, то лучше перематывать те самые ТПП. А трансформаторы от ТУ-50 лучше не трогать, они и так для двухтактного усилителя очень неплохо подходят.

4 секции первичной обмотки по 412 витков. К ним добавляем еще пару секций по 119вит от трансляционной вторички.

анод1-412-412-119-анодное питание-119-412-412-анод2

В общей сложности получется 1886 витков первичной обмотки.

Вторичная обмотка соединенные последовательно обмотки 36+5+31в - Отвод от 41в и от 72.

Получаем Raa=5.5 кОм для 8 омной нагрузки (подключаем к 72витку) и Raa=8кОм для 4-х омной нагрузки (подключаем к 41 витку).

Зачем его перематывать? Все очень неплохо для такой лампы как ГУ-29.

Данные по силовому трансформатору для этого усилителя я тоже поищу. Где то были. Его тоже можно без перемотки использовать. Только скоммутирвать по другому немного обмотки надо.

[Гость maxwell_house]

Оффтоп.

классный корпус!

[slayer]

Уж если хочется помотать, то лучше перематывать те самые ТПП. А трансформаторы от ТУ-50 лучше не трогать, они и так для двухтактного усилителя очень неплохо подходят.

4 секции первичной обмотки по 412 витков. К ним добавляем еще пару секций по 119вит от трансляционной вторички.

анод1-412-412-119-анодное питание-119-412-412-анод2

В общей сложности получется 1886 витков первичной обмотки.

Вторичная обмотка соединенные последовательно обмотки 36+5+31в - Отвод от 41в и от 72.

Получаем Raa=5.5 кОм для 8 омной нагрузки (подключаем к 72витку) и Raa=8кОм для 4-х омной нагрузки (подключаем к 41 витку).

Зачем его перематывать? Все очень неплохо для такой лампы как ГУ-29.

Данные по силовому трансформатору для этого усилителя я тоже поищу. Где то были. Его тоже можно без перемотки использовать. Только скоммутирвать по другому немного обмотки надо.



Мне бы конечно не хотелось их перематывать, тем более что я мог бы вообще схитрить, поставив питающий транс заметсто выходного в ремонтный усь, и получил бы таким образом два одинаковых промышленных выходных транса. Но просто дело в том что их уже перематывали до меня, и не знаю что и как там намотано. Впринципе у меня есть некоторый опыт намотки трансов, так что я думаю я с такой задачей справлюсь. Скоро еще ожидается небольшой приход трансов, и возможно если мне повезет, найдутся трансы, которые не надо будет перематывать.



Добавлено после раздумий:

Вот примерно вот так вот намотать...





(Схематично)



Добавлено после раздумий:

maxwell_house ,да,это точно..)

[slayer]

Прикинул расположение деталек...







Получается примерно 30 см глубина, 50 см ширина. Питающий транс думаю - ОСМ 0,4 поставить..



Добавлено после раздумий:

Насчет высоты шасси пока в раздумьях, хочется сделать минимально, но боюсь в связи со сложностью схемы очень тонкое шасси (порядка 40-55 мм не получится.
