Строительство Лампового уся.

[slayer]

Раздобыл намедни два конденсатора 3300мк х 400 вольт....

Изменено 21 Июня, 2011 в 05:43 пользователем slayer

[TANk]

Хорошие конденсаторы, только вот от кенотронного питания с такими конденсаторами, я думаю придется отказаться.

И схему включения усилителя сделать надо с плавным стартом. Что то типа такого

https://forum.datagor.ru/index.php?showtopic=7056

[slayer]

Отказаться от кенотронов ? Тогда наверное лучше отказаться от таких конденсаторов, так как в таком случае не будет реализован идиотский замысел "Усилитель без кремния ! "...



Мда..

[TANk]

Дроссели перед этими конденсаторами придется ставить больше. Порядка 10 - 12 Гн при этом они должны иметь неболшое активное сопротивление - порядка 50-100 ом. А это значит толстая проволока и большой сердечник. По размру как выходной трансформатор примерно.

В противном случае при включении усилителя кенотроны внутри может пробивать (искрить они начинают при заряде больших емкостей) и быстро выходят из строя.

Двухтактные усилители к помехам по питанию менее чувствительны чем однотактные. Так что после кенотрона перед дросселем 4-6 мкФ после дросселя 200-300 мкФ. Дроссель на 3-5 Гн. Будет вполне нормально. А кондюков монстриков - прибереги для однотакта на 6С33С или подобный проект :smile:

[Гость igor1969]

А чем не нравится схема Александра Фролова - https://datagor.ru/amplifiers/tubes/1499-kr...d-na-6n23p.html

Cам планирую ее повторить,все разжеванно (печатка и т.д.) :smile:



Повторил, только в корпусе от бесперебойника, все нахваливают, сразу появился окрас даже у транзисторных оконечников, мяса (низов) даже убавлять приходится, отличная схема, заказали еще парочку таких.



Добавлено после раздумий:

Прикинул расположение деталек...







Получается примерно 30 см глубина, 50 см ширина. Питающий транс думаю - ОСМ 0,4 поставить..



Добавлено после раздумий:

Насчет высоты шасси пока в раздумьях, хочется сделать минимально, но боюсь в связи со сложностью схемы очень тонкое шасси (порядка 40-55 мм не получится.



Ничего сложного в схеме, можно уложиться в высоту подвала 5 см. Покомпактнее размещать, трансы вых. пит. и дросселя наверх и будет тебе счастье

[slayer]

У меня появились монтажные панельки. Как нить сфотаю, выложу..

[slayer]

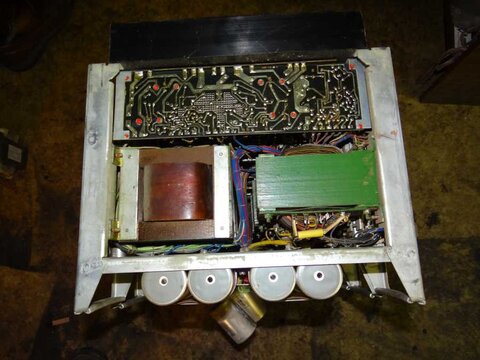

В общем раздобыл вот такие усилители. Ск5орее всего это трансляционные усилители. Тока транзисторные. Как думаете трансы от них можно использовать в этом проекте, то есть с лампами ГУ29 ??















И кстати кто может сказать то это за усилители ?

Изменено 21 Сентября, 2011 в 06:30 пользователем slayer
