О схеме выходного каскада.

Рекомендованные сообщения

Встречал я такое включение выходного пентода (тетрода). Сигнал подаётся на 2ю сетку, а 1я сетка при этом, соеденяется с корпусом. Какие приемущества у данной схемы, а какие недостатки? Пример схемы во вложении.


Изменено пользователем 20miha20

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При управлении по второй сетке лампы гораздо линейнее чем при управлении по первой.

Простейший пример - 6П36С. Если ее раскачивать по второй сетке, то знаменитая 300В от Западных Электриков и рядом не стоит (да простят меня аудиофилы эзотерики за такую ересь).

Если интересно, могу поискать в своих закромах схемы усилителей с раскачкой по второй сетке.

Недостаток при этом один - драйвер должен обеспечивать гораздо большую амплитуду выходного сигнала. Что бывает добиться далеко не просто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Алексанр, спасибо за быстрый ответ. Но появляется следующий вопрос, какие лампы лучше использовать в таком включении (6п14;15;18;43, ел84) и можно-ли в качестве драйвера использовать 6ф12 (по ней в сети, кроме винилкоректоров, ничего не нашёл).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

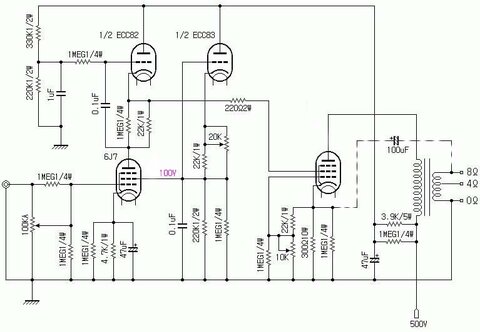

Вот варианты схем с управление по второй сетке. Первая схема на лампах 4П1Л

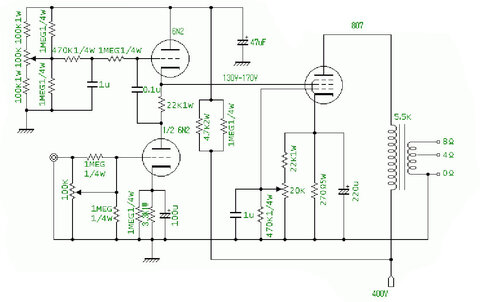

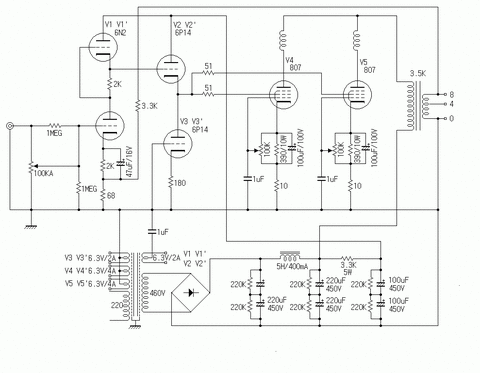

Остальные на выходе используются лампы Г-807

В принципе можно использовать и другие тетроды/пентоды, соответственно для них надо будет скорректировать ток покоя и напряжение питания, чтобы не превышать максимальные параметры. Ценное в этих схемах - это схемы драйверных каскадов, которые обеспечивают высокое напряжение раскачки для управления пентодом по второй сетке. Автор этих схем Олег (tubeaudio )

По поводу 6Ф12П - у нас на портале была тема про усилитель на ГУ-4. Там наш болгарский коллега применил эту лампу для раскачки ГУ_шки. Вполне успешно. Но у меня как то опыт ее использования оказался отрицательным. Не смог я ее нормально заставить петь. Эту лампу желательно использовать в высоковольтном режиме при напряжении на аноде порядка 200 вольт (это примерно 350-400 вольт анодного источника.













Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за схемы. Будем делать, эксперементировать... О результатах отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробовал так (см. вложение). Напряжение анода 320В. Звучание понравилось, но чувствительность.... Каскад с динамической нагрузкой на 6н23п раскачать её не может. Буду пробовать 6ф1 или 6ф12 , о везультатах отпишусь.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Каскад с динамической нагрузкой на 6н23п раскачать её не может. Буду пробовать 6ф1 или 6ф12 , о везультатах отпишусь.

6Н2П в СРПП попробовать надо. Кстати напряжение питания какое.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

80В на аноде нижней и 165В на аноде верхней.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для питания СРПП каскада на 6Н2П или триодных частях 6Ф12П желательно чтобы напряжение на каждом из этажей было не менее 170-200 вольт. Тогда эти каскады начинают хорошо звучать. Более линейный режим работы ламп. Соответственно напряжение питания такого каскада получается 350-400 вольт.

При таких напряжениях питания использовать триод-пентод чтобы триод был внизу, а пентод из того же баллона сверху затруднительно. По причине того, что максимальное напряжение между катодом и накалом у этих ламп не должно превышать 100 вольт. А тут получится почти все 200, а с учетом и амплитуды переменного сигнала то под 300 вольт.

Но в принципе попробовать никто не мешает. Вполне возможно что лампа выдержит у них запас прочности большой. К тому же лампы недорогие.

Кстати, Михаил, если вдруг для экспериментов понадобятся лампы или другие какие детали - пиши в личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо Александр, если что, то обращусь. Хотя телевизионных ламп хватает. Остались со времён ремонта телевизоров. Но есть и (неизвестно откуда) гу50; гу31;6н5с и 6п3 (не 6п3с).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
гу31
что за зверь такой? фото если можно. Гу-32 знаю, а про 31 даже гугль молчит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, гу31, это второе (или первое) название 6п21с вот ссыль.

_https://tehnodoka.ru/spravkalamp/index.php?Harakteristiki%2C_vneshnii_vid%2C_cokolevka_lamp:6P21S


Изменено пользователем 20miha20

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
