Совет по переделке УНЧ от радиолы

Рекомендованные сообщения

Гость lamaka

Здравствуйте, уважаемые!

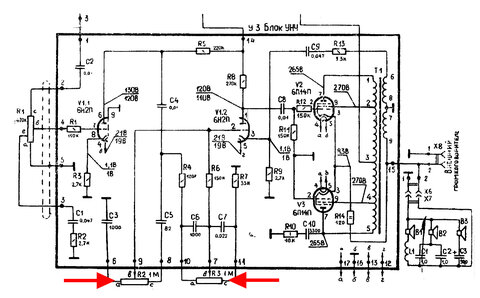

Имеются 2 УНЧ от радиолы УРАЛ-114... провел некоторые восстановительные работы, кое-что поменял - звук есть... осталось желание выкинуть напрочь регулировки звука - тембр и ВЧ... посему хочу спросить у вас, как лучше и правильнее это сделать... схема УНЧ ниже, стрелками указаны потенциометры, от которых хочу избавитьсчя и оставить только лишь ручку громкости...




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Нижний по схеме вывод С4 -- на ногу №2 (сетка). Нижний вывод резистора R6 -- на землю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

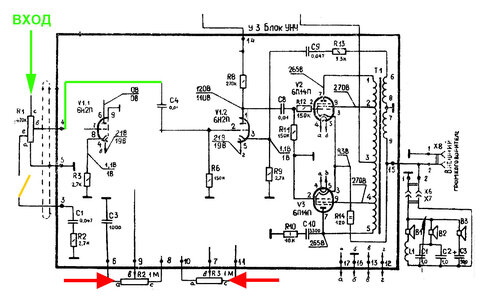

Если источник имеет свою регулировку - то можно вообще снести все регуляторы...


при этом не забываем что чутьё будет достаточно высоким 0,05...0,15В :smile:

для уменьшения чувствительности нужно первый триод исключить из схемы, подавать сигнал прямо на С4

R5 в таком случае удалить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lamaka

rubenlukin и mastersound спасибо за внятные ответы... буду приводить в порядок платы )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lamaka

а если просто вместо потенциометров запаять резисторы? т.е. вместо каждого потенциометра по 2 обычных - сделать 2 равных плеча... например, выводы 6 и 9 - 470кОм, выводы 9 и 8 - 470кОм... в итоге тот же мегаом получится... и со вторым также... не хочется курочить раритетные платы, в очень хорошем состоянии они... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Курочить не нужно, две детали отпаять и две перемычки вставить, делов-то.

Переменники в плату запаяны, что ли? Они скорее всего логарифмические, и заменить на 470К + 470К не получится. Номиналы другие нужны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lamaka
Они скорее всего логарифмические

вроде нет, обычные линейники... стоят СП3-3...





Добавлено после раздумий:

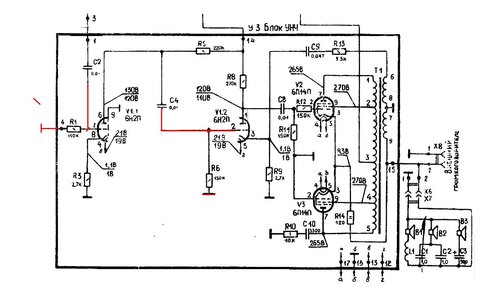

rubenlukin, по твоему варианту, что ты ранее писал я подправил схему примерно так...


выкинул из схемы конденсаторы С3 и С5... примерно так ты имел ввиду? больше выкидывать ничего не надо? по-моему убрать нужно R4 и R7, С6 и С7...

Изменено пользователем lamaka

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin

Я имел в виду то, что нарисовал Володя mastersound.

Cигнал (переменка) с анода V1.1 подается на сетку V1.2 (pin 2) через С4, а по постоянке эта сетка привязывается через R5. Остальное там действительно не нужно.

Изменено пользователем rubenlukin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lamaka

Вообще как-то странно, что стояли линейные потенциометры, по идее должны быть на самом деле логорифмические... Может на самом деле проще купить логорифм. потенциометры, да поставить их, чтобы схема оставалась оригинальной? А то как писал Владимир выше - еще и с чуйком бороться придется, если переделывать схему...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
Вообще как-то странно, что стояли линейные потенциометры, по идее должны быть на самом деле логорифмические... Может на самом деле проще купить логорифм. потенциометры, да поставить их, чтобы схема оставалась оригинальной? А то как писал Владимир выше - еще и с чуйком бороться придется, если переделывать схему...

Тут только тебе решать о необходимости темброблока или его отсутствия. Да и переменники сейчас путние найти сложновато, во всяком случае у нас.



В борьбе с излишней чуйкой вообще проблем не вижу, Володя рассказал, как это сделать. Обрати внимание, что с V1.1 нужно снять анодное напряжение.



Но я бы оставил регулятор по входу. Просто для своего спокойствия. Освободившиеся детали не выбрасывай, оставь внутри (отпаиваешь только один вывод) -- на случай восстановления оригинальной схемы.



И цепь тонкомпенсации -- попробовать с ней и без, оставить, что больше понравится, или вообще сделать подключаемой (на схеме оранжевым).




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость lamaka

rubenlukin, спасибо за терпение и помощь :smile:

нашел логорифмические потенциомметры, правда трудно было их достать... решил делать проще - регулировку звука вывел на корпус, а тембр ВЧ и НЧ крутелки оставил внутри корпуса, отслушав и подобрав на свой слух оптимальное положение... сделал по твоему совету выключатель для вкл/откл цепи тонкомпенсации - небольшая разница в звуке есть, только для разных трэков ее наличие или отсутствие сугубо индивидуально, сказать что с ней или без нее лучше или хуже трудно... еще раз спасибо всем откликнувшимся в данной теме :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость зензубель

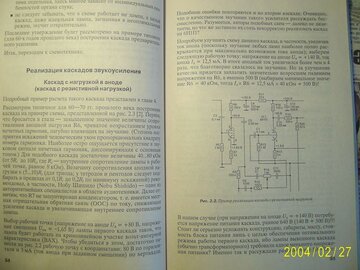

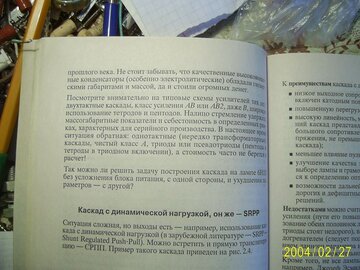

В этой схеме переменники -не самое большое зло. Для высококачественного звуковоспроизведения нужно что-то посущественнее. Смотрим книгу М.В.Торопкина "Ламповый Hi-Fi усилитель своими руками", стр.34.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
