Совет по переделке УНЧ от радиолы

[Гость gulik]

Привет всем!



А может кто нибудь подсказать начинающему вот по етой самой схеме унч , куда нужно подключить 6Е1П чтобы был кошачий глаз ,заранее спасибо всем кто откликнитца.

[TANk]

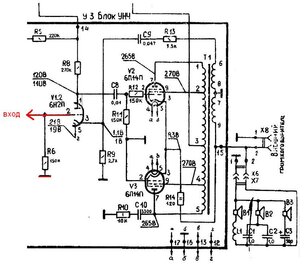

А я бы от схемы оставил вот это





Усиление по напряжению у 6Н2П порядка 50. 2 последовательно включенных каскада дадут уже 2500 усиления.

Получается микрофонный усилитель, а не музыкальный. Поэтому мой совет оставить один каскад.



Привет всем!



А может кто нибудь подсказать начинающему вот по етой самой схеме унч , куда нужно подключить 6Е1П чтобы был кошачий глаз ,заранее спасибо всем кто откликнитца.

А по поводу индикеатора 6Е1П - вот статья



https://datagor.ru/amplifiers/tubes/265-pro...-variant-2.html



На схеме написано подключить к аноду выходной лампы. У нас 2 выходных лампы. Соответственно и 2 анода. Поэтому цепляем к одному, к тому который больше понравится.

[Гость gulik]

На схеме написано подключить к аноду выходной лампы. У нас 2 выходных лампы. Соответственно и 2 анода. Поэтому цепляем к одному, к тому который больше понравится.

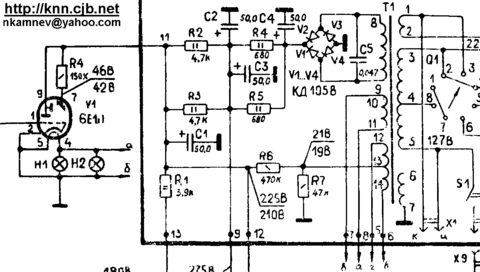

не хочется переделовать схему, 6Е1П уже подключена вот таким образом







остается только подкинуть 1-ю ножку (так как она отрезана) с анода выходной лампы ,токлько незнаю какие туда нужны резисторы диоды и т.д. есле кто знает подскажите

[TANk]

Смотрим схему, которая в статье по ссылке.

Входной резистор 390-470кОм уменьшаем в 100раз до 3-4 кОм. Диоды и конденсаторы по входу оставляем как в статье.

Подстроечный резистор 220кОм уменьшаем до 10-22кОм. Вход индикатора подключаем к выходу (колоночному) усилителя.

[Гость gulik]

Смотрим схему, которая в статье по ссылке.

Спасибо за быстрый ответ , буду пробовать

но я столкнулся с еще одной проблемой подключаю на вход (4центр,5) касетный плеер звука нет вообще, проверил обрывов нет, лампы все рабочие , сгоревшего нечего нет , в чем может быть причина? есле надо могу сфоткать всю схему выходной транс прозвонил тож рабочий



Добавлено после раздумий:



извеняюсь все исправил были оборваны провода , когда собирал 1 кинул не туда щас все работает

все спаял подключил к колоночному выходу лампа просто горит зелененьким но не мигает

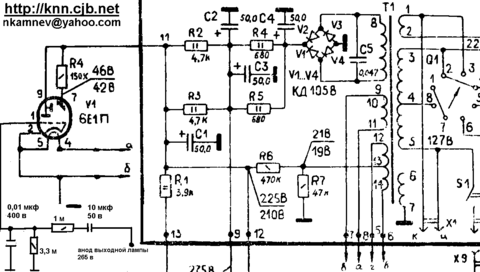

а есле вот так сделать ? будет лампа играть??





Добавлено после раздумий:

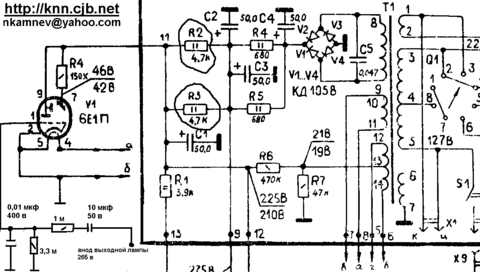

неполучилось только сгорели 2 резистора сразу



[Гость mastersound]

а есле вот так сделать ? будет лампа играть??



Будет если конденсатор 10μF/50 в - заменить на 0,1 μF/400вольт :smile:



неполучилось только сгорели 2 резистора сразу

значит после резисторов короткое в цепи анода, проверь монтаж!

И ещё причиной выгорания резисторов может быть полностью открытая лампа,

как правило это происходит от подачи положительного напряжения на сетку.

В твоём случае этот конденсатор запросто прошило высоким от Анода и дальше

погорели резисторы...

Поставь нормальный конденсатор и будет порядок :smile:

[Гость gulik]

Всем огромное спасибо !

конденсатор 10μF/50 в - заменил на 0,1 μF/400вольт и заработоло

все работает супер
