Ламповый Малыш на 6Н16Б + 6П30Б

[TANk]

Миниатюрные лампы с буквой "Б" в конце маркировки разрабатывались для монтажа без панелей. Либо в печатную плату, либо баллон лампы крепится пружинным хомутом к корпусу и выводы распаиваются на контактные лепестки при навесном монтаже.

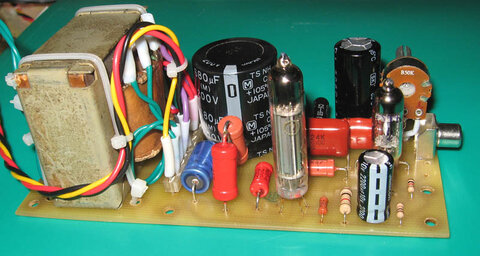

Данный малыш сделан на печатной плате.

По поводу цоколевки 6Н16Б - если посмотреть, то видно, что относительно накала (4 и 8 ножки) лампа абсолютно симметричная. Тестером находите 4 и 8 ножки (накал) а остальные электроды расположены так, что если вы лампу перевернете наоборот, то только поменяете одинаковые половинки местами. Так что, при наличии тестера красную метку можно не искать.

[Гость leopold]

Вроде так...

[Гость drz]

А что будет лучше звучать - 6П30б или 6П30Б-Р? Конструкция, судя по виденным фото отличается...

[Гость leopold]

На картинке изображен не накал...а вывод 1 и 5, чуток перепутал, извините =)

[Гость glc]

6П30Б-Р будет звучать лучше. Больше площадь анода, мощнее накал. Попробуйте и ту и другую, как говорится "размер имеет значение". Только не забудьте, что у 6П30Б-Р другая цоколёвка!

Изменено 29 Января, 2010 в 12:43 пользователем glc

[Гость drz]

6П30Б-Р будет звучать лучше. Больше площадь анода, мощнее накал.

У 6П30Б-Р два неодинаковых по размеру анода, против одного у 6П30Б... Как их, аноды, - параллелить или использовать бОльший?

У 6П30Б-Р третья сетка с катодом соединена, опять же... Потому и спросил.

Конструкции можно сравнить - _https://www.istok2.com/photo/614.jpg

Прочитал это - _https://audioportal.su/archive/index.php/t-3254.html и засомневался конкретно...

И ещё. Не могу найти параметры для сравнения на 6П30Б-Р, может кто встречал?

Изменено 29 Января, 2010 в 13:03 пользователем drz

[Гость glc]

Я сейчас держу в руках 6П30Б-Р. Аноды у неё совершенно одинаковые, просто с одной стороны установлена траверса, соединяющая верхнюю и нижнюю слюду, для вибропрочности. К анодам она не подключена. Поэтому кажется, что один анод больше другого. Можете спокойно их параллелить. Третью сетку в триодном режиме можно соединить со второй и посадить на анод.

[Гость drz]

glc, а как Вы прокомментируете это - _https://audioportal.su/attachment.php?attachmentid=26083&d=1235861084

Цитата автора сообщения (aoh) для этой какртинки с АудиоПортала:

Таки наступил на эти грабли - аноды-то разные. На 8-й ноге большой, а на 4-й ноге малый. Проверял так как на рис. и по отдельности подключая по одному аноду.

Изменено 30 Января, 2010 в 12:08 пользователем drz

[Гость glc]

А никак не буду комментировать. Я эту лампу применял ещё в начале 70-х годов в серийной аппаратуре. Поэтому знаю о чём говорю.

[Гость vitsserg]

...панельки для таких ламп бывают?...

Недавно то же задался таким вопросом. Случайно нашёл в своих "закромах" две 8-контактные панельки для ОУ. Когда-то выпаял их из старого промышленного оборудования. Обрезал лампе 6Ж1Б-В ножки где-то до 10 мм - входит и становится, как влитая! Но на практике ещё не пробовал, хотя контакт вроде бы неплохой и типа позолоченный. Всё-таки смущает довольно высокая температура баллона. Если для малосигнальных пентодов она может и "прокатит", то у 6П30Б баллон нагревается очень сильно. Да и где их найти?

Была ещё идея использовать цанговые 8-конт. панельки под DIP ИМС или впаять их контакты по кругу в отверстия в плате. Но пока это только идея, не проверенная практикой. :smile:



Вчера собрал "моно" вариант этого усилителя. Вместо 6Н16Б на входе поставил 6С6Б - где-то читал, что это "половинка" 6Н16Б. Работает вроде бы неплохо, но ещё не настраивал.

Изменено 31 Января, 2010 в 16:31 пользователем vitsserg

[Гость andreo]

ТС поправь схему. Цоколевка катода 6Н16Б ошибочна (поменяй местами циферки).



Добавлено после раздумий:

У 6П30Б-Р два неодинаковых по размеру анода, против одного у 6П30Б... Как их, аноды, - параллелить или использовать бОльший?

У 6П30Б-Р третья сетка с катодом соединена, опять же... Потому и спросил.

Конструкции можно сравнить - _https://www.istok2.com/photo/614.jpg

Прочитал это - _https://audioportal.su/archive/index.php/t-3254.html и засомневался конкретно...

И ещё. Не могу найти параметры для сравнения на 6П30Б-Р, может кто встречал?

Малый анод 6П30Б-Р (4 нога) можно не подключать. В данной схеме в обозначенных режимах через малый анод течет 5ма, а через большой (8 нога) 15ма. С ТВЗ 1-9 (если без переделок) получено на выходе на нагрузке 8,2Ом 1,4В при соединенных анодах и 1,36В при отключенном малом аноде. Разница в мощности невелика. Что-то около 0,24 Вт против 0,226Вт. Зачем для этого насиловать лампу? Если будет время посмотрю как там с коэффициентом гармоник.

[Гость andreo]

Я сейчас держу в руках 6П30Б-Р. Аноды у неё совершенно одинаковые, просто с одной стороны установлена траверса, соединяющая верхнюю и нижнюю слюду, для вибропрочности. К анодам она не подключена. Поэтому кажется, что один анод больше другого. Можете спокойно их параллелить. Третью сетку в триодном режиме можно соединить со второй и посадить на анод.

Про третью сетку это Вы погарячились. Она внутри лампы соединена с катодом и не имеет вывода наружу.
