Модификация колонок Technics SB-6. Lite-version.

Рекомендованные сообщения

Гость pmp140

"Сосватал" товарищу винтажные колонки Technics SB-6.

При оценочном прослушивании у продавца, звук колонок был неплох, но чувствовалась "зажатость" средних частот и небольшая "размазанность" НЧ.

За 25 - 30 лет у любого, самого качественного электролитического конденсатора параметры ухудшаются, особенно в СЧ-ВЧ-диапазоне.

Проверено практикой - винтажная акустика требует замены в кроссоверах неполярных электролитических конденсаторов на пленочные. Качество звука сильно улучшается (микродинамика, чувствительность).

В этом-то и заключалась, в основном, переделка колонки.

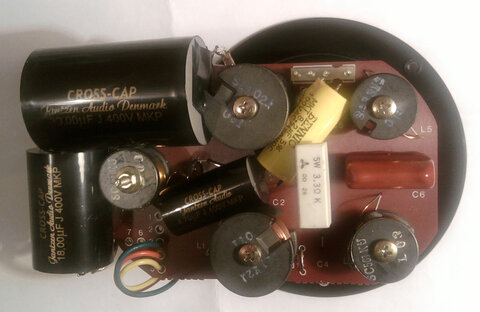

Главная трудность - компактно прицепить огромные плёночные конденсаторы на плату таким образом, чтобы можно было засунуть полученный "кирпич" в штатное отверстие крепления терминалов. :smile: Но, таки удалОсь!!! :smile:

Дополнительно пропитал силиконовой смазкой подвесы НЧ-динамиков.

После проведённых работ СЧ-диапазон стал более "натуральным", а НЧ - упругими и глубокими.

:smile:

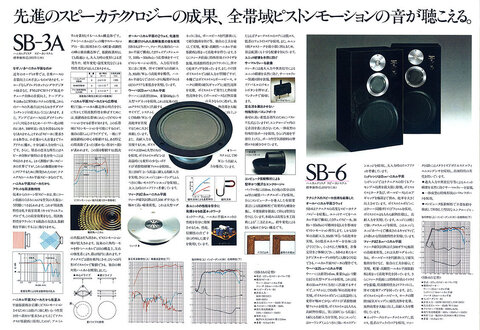

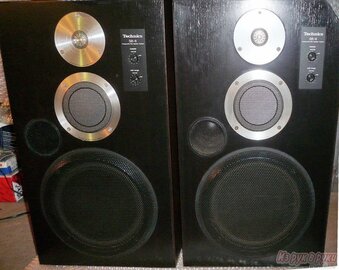

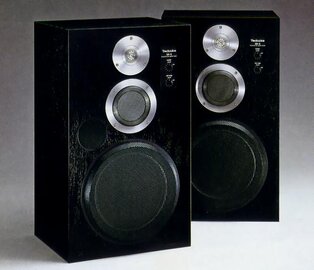

Technics SB-6.

1981г.выпуска (производились с октября 1980 по апрель 1982, было четыре модификации).

Цена производителя: 45000 йен.

Импенданс: 8 Ом,

Мощность: 75Ватт(Din, синусоидальные), 120 Ватт (музыкальные).

Чувствительность: 93dB/W(m)

Частотная характеристика: 38~35,000Hz(-10dB)

Частоты раздела кроссовера: 800/4000Hz

Размеры динамиков: НЧ-25см, СЧ-8см, ВЧ-2.8см.

Габариты: Высота-606мм, Ширина-350мм, Глубина-318мм.

Вес: 16 кг.



По размерам - это большие полочные колонки, но достаточно массивные.

Внутри колонки, посередине, сделана дополнительная распорка, соединяющая переднюю и заднюю стенки.

На правую стенку прибит большой мат тёмно-серого ватина - для устранения стоячих волн. Труба фазоинвертора находится около левой стенки, внутри колонки труба срезана наискось и имеет овальное сечение.

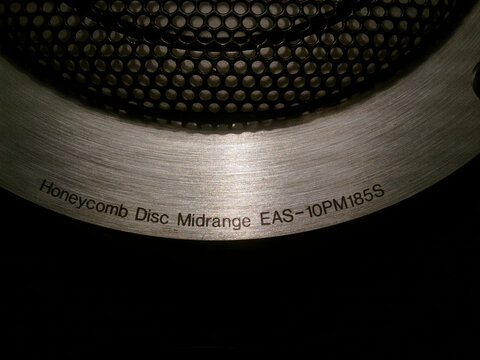

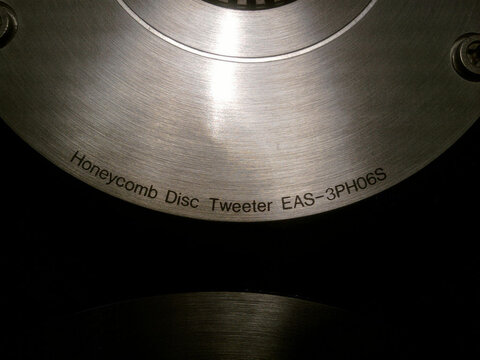

Все динамики - с плоскими сотовыми диффузорами. Отсюда следует, что колонка имеет фазолинейную характеристику, т.к. акустические центры динамиков находятся в одной плоскости.

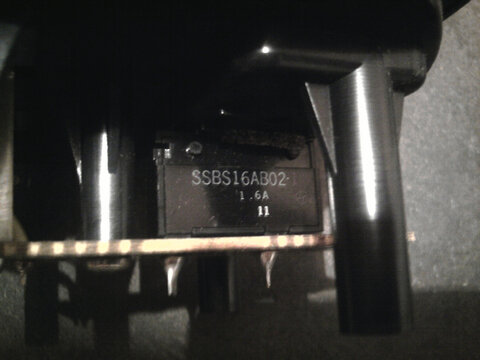

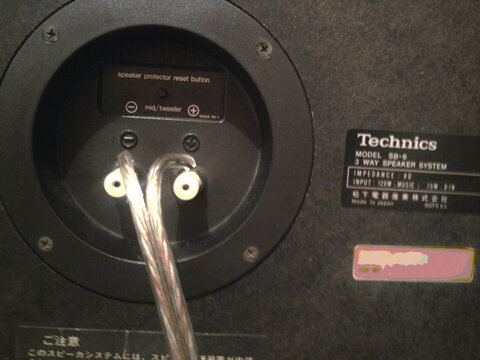

Предусмотрена защита СЧ-ВЧ-динамиков от "перегорания" - на плате терминалов установлен термо-автомат выключения на 1,6А.





Фото прилагаются:










Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dimli

Классные колонки, наверно! Прям себе такие захотелось.

Судя по фото, интересная конструкция ВЧ динамика, раньше такой не встречал.

Если не секрет, какая у них цена?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
Если не секрет, какая у них цена?

17000 - 18000 рублей.



По качеству звука напрочь уделывают мои JVC S-PX5 , которые я с такой тщательностью тюнинговал ( https://forum.datagor.ru/index.php?showtopic=3797 ). Было даже как-то неудобно и ...абыдна, да-а?!

:smile:



А по-поводу формы трубы фазоивертора я немножечко приврал - при более тщательном осмотре внутренностей колонки "с фонариком" оказалось, что выглядит она так, как на картинке:


Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Дополнительно пропитал силиконовой смазкой подвесы НЧ-динамиков.

А зачем, из чего был подвес? Силиконовым герметиком или силиконовой смазкой?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
А зачем, из чего был подвес? Силиконовым герметиком или силиконовой смазкой?

Затем, чтобы подвес ещё 30 лет был в целости и сохранности...

Даже шелковые подвесы пересыхают и лопаются, если акустика долгое время находится около радиатора отопления и при низкой влажности воздуха. Чего уж говорить о резиновых, бумажных или, как в нашем случае, из прессованного поролона подвесах!

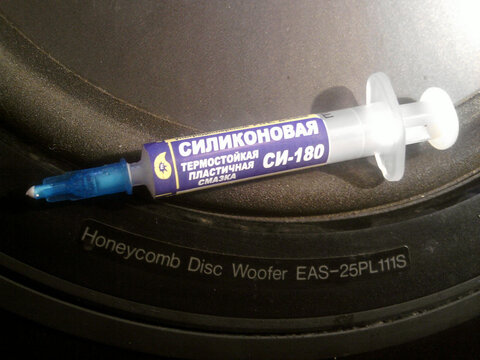

Силиконовая термостойкая пластичная смазка СИ-180 - химически нейтральная, изолирует материал подвеса от атмосферы, придаёт ему постоянную эластичность в большом диапазоне температур (от 10°С до 60°С).



Повторюсь, подвес у НЧ-динамика EAS-25PL111S - из прессованного поролона. Но, в отличии от подвесов советских НЧ-динамиков (как в S-90 и АС-35) за 29 лет не "сопрели" и не рассыпались в труху, а имеет вполне благополучный вид.




Изменено пользователем pmp140

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav

Поролон там наверное, делали тогда по-нормальному, со спецприсадками, чтобы не рассыпались от времени.

Но по любому, он не любит "герметичной упаковки" даже в нейтральный силикон. С этим надо бы немного посторожнее.

И проверить через пол-года

А вообше-то сотовая "линейка" динамиков тех лет это вещь.

Если не затруднит, коллега, можно фотки лица каждого динамика крупным планом в студию!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
...Если не затруднит, коллега, можно фотки лица каждого динамика крупным планом в студию!

К сожалению, теперь только через три недели - вчера уехал "на море", пишу с мобильника.,

:-(

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Видимо японцы лучше делали подвесы для Теchnics чем более уважаемая мной

Peerless но однозначно подвес мазать ничем не надо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pmp140
.,.но однозначно подвес мазать ничем не надо

Ну-у... уже поздняк метаться!

Теперь остаётся только наблюдать пациента... Там и будем делать выводы.



Кстати, неделю часов по 8 разминал НЧ динамики фонограммами частотой 16, 17, 18 и 19 Гц. Результат нереально порадовал!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Влад (pmp140)
Если не затруднит, коллега, можно фотки лица каждого динамика крупным планом в студию!

Не прошло и пол-года... как по моей "наводке" другой товарищ приобрёл колоночки Technics SB-X800 (старое название: Technics SB-7A).

_https://www.hifi-wiki.de/index.php/Technics_SB-X_800

Динамики имеют такую-же конструкцию, как в Technics SB-6, но немного другое звучание... Ну, и басовый динамик - аж 33 сантиметра!!!

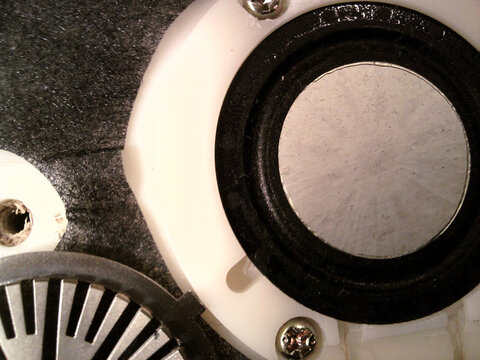

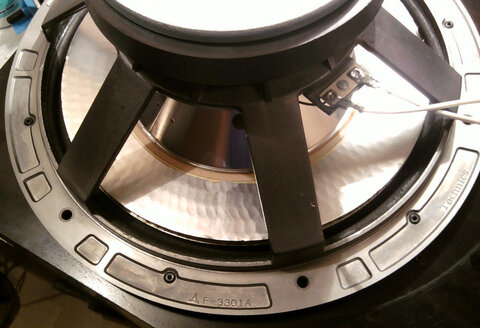

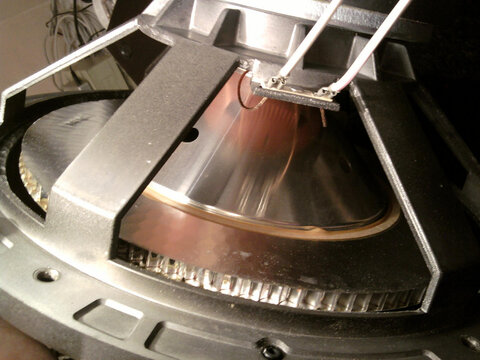

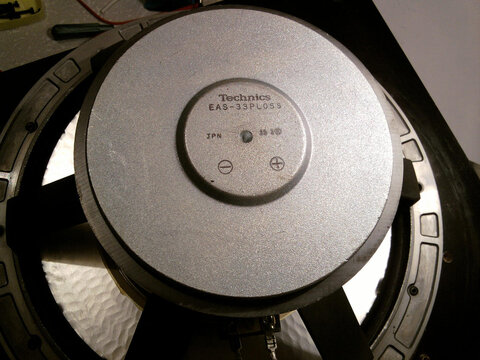

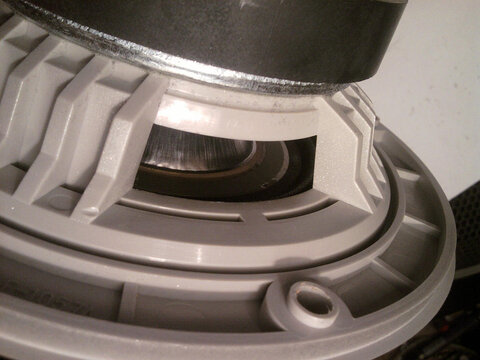

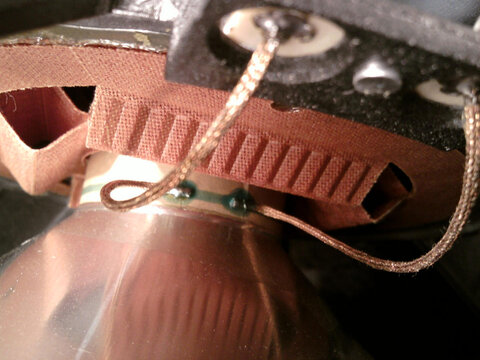

Вот фото "лиц" и "поп":


















Изменено пользователем Влад (pmp140)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость svjatoslav

Да уж. Слюнки текут от созерцания такого богатства! Особенно от сотового НЧ 33 см.

Было время когда делали вещи по космическим технологиям. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Влад (pmp140)
Было время когда делали вещи по космическим технологиям. :smile: ...

Да, уж, красота!!!

...Только качественно "раскачать" такую красоту способен лишь усилитель класса А (двойное моно) с напряжениями на плечах усиления +/-40...+/-58 Вольт и четырьмя приличными электролитами от 18000мкФ... :smile:

Например, мой Marantz PM 7003 с этими колонками звучал, как качественный бум-бокс... и не более.

А вот уже с более серьёзной аппаратурой (Onkyo P-306RS/M-506R, Pioneer A-07) сотовая акустика от Technics засверкала всеми гранями музыкального таланта!!! :smile:

Изменено пользователем Влад (pmp140)
