Гость supercontick

Устранение недоработок в УНЧ на 2x TDA7294 для сабвуфера к АВТО

Рекомендованные сообщения

Гость supercontick

Собрал УНЧ для сабвуфера в машину, но есть пару мелочей которые не доработаны! Как их устранить? пробовал фильтр -не помогло!:

1. гудит в динамике куллер

2. При выкл. идет сильный удар по динамику.

УНЧ на 2xTDA7294? фильтр -на рис.

При отключении фильтра от вх. УНЧ -куллер не гудит и удара нет при вкл.!

Подскажите пожалуйста как устранить такие не доработки??


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
При выкл. идет сильный удар по динамику.
При отключении фильтра от вх.УНЧ -куллер не гудит и удара нет при вкл.!

Уточните подчеркнутое. И схему подключения и схему усилителя, плиз.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick

Удар по динамику идет при выключении уселителя от питания.

А куллер не гудит ( в динамике) когда выход от ФНЧ отключаешь от входа в УНЧ.

Или просто куллер отключаешь, то тоже не гудит!

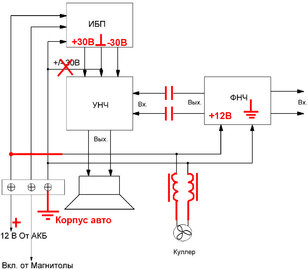

Фот схема подключения и УНЧ.



Изменено пользователем supercontick

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Удар по динамику идет при выключении уселителя от питания.

А при включении? К каким точкам подключен кулер? Чево там делает ИБП( источник бесперебойного питания?)? в машине то.

Или это преобразователь? Посмотрите сами на на то , что прислали: - АКБ соединен с ±30 в, Надо догадаться,Это средняя точка?

Мне так же ответ написать, понятный мне одному?

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Удар(как при вкл. так и при выкл.) из за того , что на УМ пролазит переходной процесс с предыдущего каскада( фильтра).

При вкл. нужно, чтобы УМ включался позже, а при выкл. раньше( почти мгновенно), чем фильтр.

Кулер нужно(экпериментально) подключить в том месте, где жжжж минимально( особенно минусовой вывод.)

Начать можно прямо с клемм аккамулятора, потом средняя точка, (силовой общий) УМ. Поэкпериментировать в фильтром помех(питать кулер через фильтр).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick

ИБП-это импульсный блок питания!

Подключен к АКБ, а на выходе уже +/- 30 В, а минус АКБ подключен к средней точке выхода ИБП.

Удар ТОЛЬКО при выключении.

Пробовал через фильтр куллре подкл. - не помогло.

Изменено пользователем supercontick

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alex2-0

Подключите кулер через стабилизатор енку или зарубежный аналог, по идее звук от вентилятора должен пропасть

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick

Спасибо) попробую, а как на счет удара???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Спасибо) попробую, а как на счет удара???

А как же пост №5.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость supercontick

А как можно так сделать?? пробовал поставить емкость на фильтре по питанию по больше, чтоб как бы фильтр позже выкл, так еще хуже стало...((

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А как можно так сделать??...

Я так понял это мне. Так не просто можно, именно так все и делают. Можно поставить транзисторные ключи на выход фильтра, как во многих аппаратах ( как вариант). Другого решения , чем в посте №5 не получиться. Или стандарную схему задержки на реле

в УМ. Динамик отключиться мгновено.

Кстати если уж есть двуполярка для УМ, зачем было делать на однопорлярном питании фильтр? ОУ то все равно двуполярные.

Надо было эту схему запитать от ИБП через кренки.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кулер питать от входных 12-14 вольт АКБ.От жжжж избавляться разными вариантами расположения

проводов кулера (возможно экранирование) и сам кулер подвигать.Хлопок убирать введением защиты динамика на реле или ставить ключ на входе ус (mute)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
