Усилитель на Ge от vol2008

[Pashka]

Кстати, я думаю, что в обратной связи лучше поставить по два электролита встречно-последовательно. Я на своем макете поставил по 2 рубикона 16x1000 Low ESR. Работа, правда, встала - большие проблемы с компьютером, как разберусь - продолжу

[FOLKSDOICH]

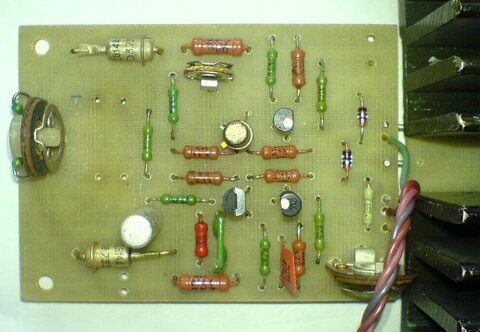

Откопал на днях подобный симметричный усилок на кремнии, сделанный ещё лет 15, если не больше назад, но так и не пригодившийся почему-то.

[Гость kickstarter]

Пож.

Всё хорошо.

Немного чистой физики. Электрический ток - направленный поток электронов. Со всеми вытекающими.

У этого потока есть своя плотность, скорость (хотя она почти постоянна). Все изучали законы гидродинамики. Эти законы можно правомерно переложить на электричество. Если поток в трубе поворачивает на какой-то угол, возникают турбулентные завихрения, это нехорошо. Чем тупее угол, тем лучше. Нестоит пытаться запитать всю девятиэтажку одной дюймовой трубой, но и не стоит в ванной проводить воду магистральной трубой.

Про электричество из квантовой теории: Большая плотность тока в тонком проводнике - растёт энтропия, поток становится анизотропным даже в первом приближении (похоже поэтому перегорают проводники), малая плотность в большом объёме, таже картина, растёт энтропия итд.

Нужно выбирать толщину проводника в соответствии с током, который в нём будет бегать.

Испробовано - работает.

[Гость svjatoslav]

Действительно,"силовые" проводники с большим током нужно сделать шире.

На своих печатках их ещё и укорачиваю по длине, с напайкой сверху толстого медного провода для гарантии от выгорания и разных неприятных "перетоков".

[FOLKSDOICH]

Действительно,"силовые" проводники с большим током нужно сделать шире.

Ну это ж не проблема?

[Гость вкн]

Проклинаю день, когда по совету Кости (ВКН) и с его трансами собрал усилок на г807 :smile: :smile: :smile:

Я хотел как лучше...

Да, у нашего хобби нет финиша.

[Гость pricolist]

собрал усилок на г807



Боюсь я серьезно и надолго болен, как сия болезнь называется, многие из вас, други, знаете.

Не надо так сильно переживать, есть ещё Г811, 300В, ГМ70 наконец :smile: .

[Гость svjatoslav]

Я хотел как лучше...

Да, у нашего хобби нет финиша.

Увы, зато финиш есть у нас :smile: .

ГТ806 - ГТ813 по доступности сейчас как редкие лампы. Хотелось бы ещё эту схему запустить на комплементарном выходе с полной симметрией. Так и просятся сюда ГТ703 - ГТ705. ВАХи у них хорошие, особенно до 1,5 А, но частотка не очень. Наберу их для подбора и макетирования, может удастся вытянуть полосу до 20 кГц без общей ООС. Будет зер гуд.

Правда, мощность выходная всего несколько ватт.

[drummer]

За отсутствием достойной комплементарной пары, может, выгородить симметричный вариант усилителя... стр.32 ВРЛ№101. Пардон, файл не цепляется целиком... :smile:

Изменено 9 Июня, 2010 в 16:51 пользователем drummer

[Гость svjatoslav]

Наш коллега Bazilio уже запустил по подобной схеме гибридник лампа 6Н16Б + германий на выходе.

Прорабатываю пока этот, "параллельно-двухтактный" вариант.

Дам схеме время немного "вылежаться" и "утрястись".

К тому времени и деталями обзаведусь в достаточном количестве.

А по переводу этой интересной схемы на германий и тему можно открывать.

Изменено 9 Июня, 2010 в 19:25 пользователем svjatoslav

[drummer]

... либо параллелить ГТ402-404. Кто сколько сможет :smile: ...

[Wal]

Увы, зато финиш есть у нас :smile: .

ГТ806 - ГТ813 по доступности сейчас как редкие лампы.

Проехался вчера по радиомагазинам - ГТ806 нашлись везде

от 1977 до 1993 года выпуска по 25-40 руб. за штуку.

ГТ321 (1977 года) по 3 рубля предлагали упаковку.

А ГТ402-404 у меня у самого ведро.



Буду повторять. Жаль ТН36 или ТН56 прикупить не удалось.



Так что транзисторы не такие уж недоступные, по крайней мере у нас в Рязани.
