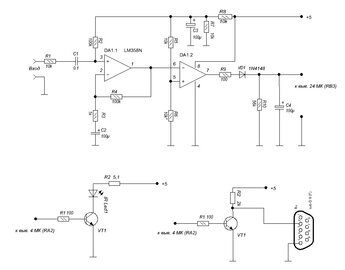

РЕГУЛЯТОР ГРОМКОСТИ НА TDA7313 И PIC 16F876A

[Гость alex32]

Всем доброго времени!Вот и я наконец стал обладателем регулятора!Всё работает кроме пульта,будем искать пульт от Соньки.Спасибо автору за отличную работу!Звук порадовал,правда-не нашёл у себя в загашнике TDA7313,поэтому воткнул РТ2313,выдранной из автомагнитолы.Всё запустилось с пол-пинка.На днях сделаю фото платы.Надеюсь,автор на меня не шибко осерчает,узнав что я его платы безжалостно перепахал под одну,моноблок. :smile: Натура такая дурацкая-люблю всё переделывать . :smile: Если кому надо-выложу печатку моноблока под конденсаторы типа К73.

[jgl]

Добрый день! Какие могут быть обиды, наоборот отлично! Выкладывайте Вашу версию платы здесь, кому нибудь точно пригодится.

[Гость alex32]

Добрый день! Какие могут быть обиды, наоборот отлично! Выкладывайте Вашу версию платы здесь, кому нибудь точно пригодится.



Вот,держите.Может кому и пригодится :smile:

моноблок.rar

[Гость cherrykurgan]

Добрый день. Мне тоже пришлось переработать плату аналоговой части под DIP-версию TDA 7313 и конденсаторы К73. Если нужен рисунок платы - выложу



Добавлено после раздумий:

Держите на всякий случай

analog_dip_my.rar

[jgl]

Друзья, спасибо!

Вы молодцы, это и есть творчество, которое нас всех объединяет.

Думаю, Ваши наработки пригодятся.

[Гость alex32]

Друзья, спасибо!

Вы молодцы, это и есть творчество, которое нас всех объединяет.

Думаю, Ваши наработки пригодятся.

Буду только рад!Надеюсь,в дальнейшем будем и дальше сотрудничать :smile:

[zud]

Если кому надо, могу поделиться ПП под смдешный монтаж на всю переднюю панель под переделку китайского тюнера

[jgl]

Алексей, привет!

Обязательно выложи!

[Гость alex32]

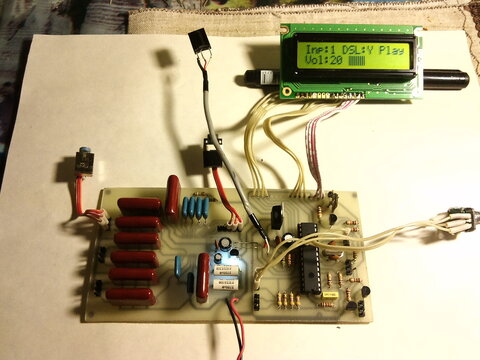

Всем доброго времени!Вот фото моего колхоза,как обещал!Просьба сильно не плеваться,чуток позднее причешу проводки и приведу в божеский вид всё.

P.S. Не было стабилизатора на 8 или 9 вольт,поэтому поставил 78L05 и белый SMD светодиод в массовый вывод стабилизатора.(На фото белым светится в центре)В итоге получил 8 вольт,что вполне достаточно для работы процессора.

[FOLKSDOICH]

P.S. Не было стабилизатора на 8 или 9 вольт

Можно было поставить делитель с выхода, как в 317-й.

[Гость alex32]

Можно было поставить делитель с выхода, как в 317-й.

Всё верно,можно и делитель.Но это 2 резистора,а монтаж изначально был под 78Lxx,поэтому проще впаять 1 светодиод.Данное включение стабилизаторов частенько попадается в различных схемах.Да и я сам неоднократно использовал такое дело.Пока ниразу никаких проблем не было.

[FOLKSDOICH]

Но резюк с выхода всё-равно рекомендуется.
