Очень простой предусилитель для новичка

[Гость iCoteg]

ошибочки детектед

Это первоначальный вариант. С громкостью и двухполярным питанием. На Кус=4.

Напоминаю, Кус=1+(R3/R2). Соответственно, меняя соотношение R3/R2 можно получить требуемый Кус.

перепутаны R2 и R3 (поменять номиналы местами)

Добавлено после раздумий:

Те же яйца, вид сбоку(с)

Вариант под однополярное питание:

снова перепутаны R2 и R3, а нижний по схеме вывод R3 к общему подключить через электролитический конденсатор 22мк (конд неполярный)

Изменено 14 Января, 2013 в 13:28 пользователем iCoteg

[Allroy]

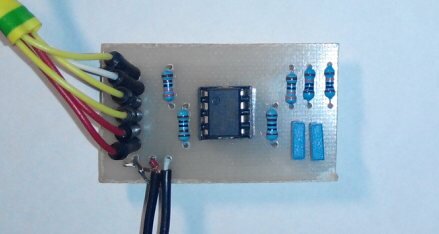

Может и запоздал в теме, но спасибо Сергею ( yamazaki) за схему. По его схеме был собран предусилитель на OPA2134 с двуполярным питанием. Необходимо было подружить выход этого декодера "HD Audio Rush DTS/AC-3 Digital Audio Decoder" с колонками от компьютера. Пока испытываю на стерео варианте, т.е. собрана одна такая плата. :smile:

[Datagor]

Александр, а в чем была задача?

У вашего декодера очень маленький сигнал на выходе и его недостаточно для "раскачки" усилителя колонок?

Это необычно.

[Allroy]

Ну получается не обычно. Колонки компьютерные Creative GigaWorks G500 довольно таки мощные, а чтобы кино посмотреть, надо их выкручивать 2/3, а то и больше, от общей громкости. Когда на компьютере стояли, такого не было, громкость делал максимум на 1/3.

[Гость 130dB_SPL]

Вот схема предусилителя без ОУ (Рис)

состав проще некуда, делал навесным, применял другие (примерно похожие по параметрам) транзюки - работает ровно, ШУМ = МЕНЕЕ 1.2 nV/√Hz (помоему там даже меньше получается т к соединялся с магнитными головками у которых очень мелкий уровень сигнала, шума практически не заметил).

Входное R преда примерно до 2кОм.



к чему это я... а да, считаю эту схему "Очень простым предусилителем для новичка" - причем, очень качественным ИМХО :smile:

[sstvov]

... соединялся с магнитными головками у которых очень мелкий уровень сигнала,

То то и оно, что этот усилитель способен работать только с очень маленькими входными напряжениями. Примерно до 5мв, да и то если R4 уменьшить до 22к.

Можно уменьшить усиление увеличив R6, тогда на вход можно будет подавать большее напряжение но получить на выходе больше 0,5 вольт в любом случае не удастся.

[Yamazaki]

перепутаны R2 и R3 (поменять номиналы местами)

Николай, спасибо за внимательность, поправили.
