Очень простой предусилитель для новичка

[Гость z-z-zet]

yamazaki подпрaвь пeчaтку под лм-ки. Тaм в стaтьe плaтa только в гифe.

[Datagor]

z-z-zet,

батенька, а у Вас, извините, морда не треснет?

Ну мы тут все терпеливые ребята собрались и терпимые к новичкам.

Но не к наглецам.



Подправьте печатку и нам покажите, а мы Вам скажем, хорошо ли.

Привыкайте самостоятельно шевилить батонами.



P.S.

Если Ваш профиль находится в карантине, он будет удален в ближайшее время.

[Гость z-z-zet]

лaн сeгодня свою вeрсию пeчaтки выложу. Нaрaботки ужe имeются. А профиль зaполнил и отпрaвил лс кaкому-то модeру.

[Yamazaki]

Господа, поздно спорить))) Я уже подрисовал LMки))

TL071.rar



Несколько замечаний:

1) Судя по даташиту, микросхема не может выдать точно заданное напряжение, если на ней совсем нет нагрузки. Поэтому при испытательном запуске желательно нагрузить её, скажем, 200 Ом резистором...

2) Конденсатор на выходе можно уменьшить вплоть до 25 мкФ, а можно и не трогать...

3) между ножками IN и OUT желательно повесить защитный диод, в случае КЗ в трансе выходной конденсатор разрядится через него, а не через микросхему.

4)Я специально развернул микросхемы в одном направлении, не как в вышеупомянутой статье, чтобы можно было присоединить к ним общий радиатор(через слюду, разумеется). Впрочем, ток потребления небольшой, надеюсь, греться не будут. Кстати, вот теперь напряжение желательно выставить побольше, ближе к 15 вольтам.

Изменено 6 Мая, 2010 в 09:04 пользователем yamazaki

[Гость klon_kz]

По стилю общения - напоминает Тимошу, а не 14 летнего радиолюбтеля. :smile:

[Гость dshvorov]

Привет, ребят, а какое максимальное напряжение можно получить на выходе этого преда (TL071)

[Yamazaki]

Теоретически - до 90% от напряжения питания(двухполярного)

или 45% от однополярного

[Гость dshvorov]

Ок, у меня питание ±12. Можно последний вариант печатки с подписанными элементами (если есть) или взять печать, которую самую первую выкладывали?

[Yamazaki]

Да, можно взять ту печатку, но она как бы не совсем...

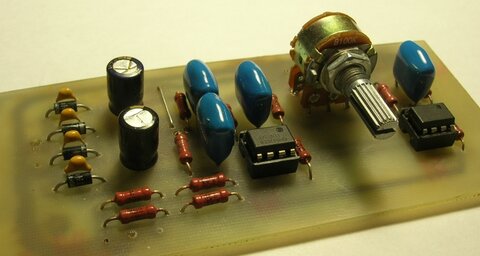

Первоначально там стоял советский переменник "СП3 тире что-то там" с длинным валом, но он хрустел, а вал кетайского переменника не выходит за пределы платы - коротковат. Возможно, имеет смысл его пододвинуть вперёд.

И если питание уже выпрямлено, диодный мост надо убрать.

TL071.rar

Изменено 21 Июля, 2010 в 11:01 пользователем yamazaki

[box-771]

Судя по фото платы наверно проще его установить наоборот т.е. в другую сторону там по моему меньше расстояние до края платы

[Гость al1fe]

Это будет иметь смысл если потенциометр линейный.

[Yamazaki]

Если просто развернуть потенциометр, он будет регулироватьь громкость наоборот: вправо - тише, влево - громче. В общем, так или иначе нужно дорожки перерисовывать.
