Очень простой предусилитель для новичка

[Гость z-z-zet]

1) буквы ф на мс7812ct не нашёл. А 7912 заказал. Ещё не привезли.

2)переменка. имею транс тпп323.

[Yamazaki]

1)

Товарисч, ты явно поторопился с заказом)))) всегда надо читать даташиты на имеющиеся девайсы...

По даташиту ТПП323 имеет на выводах 11-12 и 17-18 по 20вольт (без нагрузки - как раз 22) а на выводах 15-16 и 21-22 по 4,1 (реально 4,4 - померяй)вольта. Соединяем последовательно две этих обмотки получим 8,8 вольт, вычтем падение напряжения на диодах (2*0,5в) получается 7,8 вольта. После конденсаторов будет (7,8*1.41)=11в = 2*5.5в

всё, этого достаточно для нормальной работы преда. Да, кстати, средняя точка уже будет реальной а не виртуальной, резисторы из выпрямителя можно убрать.



2)блин,это плохо.

Тогда сам экспериментируй с ними

у мотороллы 1-GND 2-IN 3-OUT

у фэйрчалд 1-IN 2-GND 3-OUT



Вот чем мне нравится ЛМ317/337 - там нет никаких сюрпризов...

Изменено 30 Апреля, 2010 в 11:15 пользователем yamazaki

[Гость z-z-zet]

1)

Товарисч, ты явно поторопился с заказом)))) всегда надо читать даташиты на имеющиеся девайсы...

По даташиту ТПП323 имеет на выводах 11-12 и 17-18 по 20вольт (без нагрузки - как раз 22) а на выводах 15-16 и 21-22 по 4,1 (реально 4,4 - померяй)вольта. Соединяем последовательно две этих обмотки получим 8,8 вольт, вычтем падение напряжения на диодах (2*0,5в) получается 7,8 вольта. После конденсаторов будет (7,8*1.41)=11в = 2*5.5в

всё, этого достаточно для нормальной работы преда. Да, кстати, средняя точка уже будет реальной а не виртуальной, резисторы из выпрямителя можно убрать.



2)блин,это плохо.

Тогда сам экспериментируй с ними

у мотороллы 1-GND 2-IN 3-OUT

у фэйрчалд 1-IN 2-GND 3-OUT



Вот чем мне нравится ЛМ317/337 - там нет никаких сюрпризов...



ну незнаю.



счас у меня соединены 17,19,22выводы и 18,20. Питание беру с 20,21. Какраз 28В переменки получается. А насчёт кренок, так у меня их много. Могу парочку спалить. Не жалко. А навесным проверить можно как-нить?

Изменено 30 Апреля, 2010 в 11:47 пользователем z-z-zet

[Yamazaki]

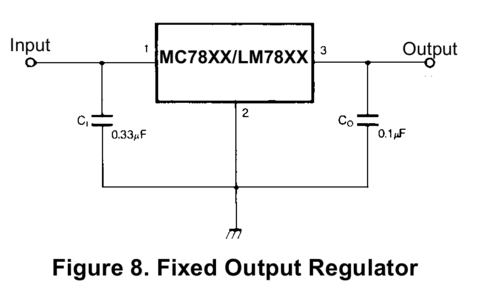

Конечно можно. Там же три ноги всего. GND и IN - к источнику, GND и OUT - к потребителю. Если напряжение стабилизируется на 12 вольтах, всё ништяк. Если ноги расположены иначе, скорее всего, микруха взорвётся или задымится.



Всё-таки возьми транс, отпаяй все провода со вторичек и померяй напряжения на указанных ногах. Ну пожалуйста!

[Гость z-z-zet]

между 11и12-22В, 13и14-22В, 15и16-4В. А кренку на переменку или на постоянку ставить?

[Yamazaki]

на постоянку. только на неё.

[Гость z-z-zet]

фэйрчалд 1-IN 2-GND 3-OUT На выходе 10,5 вольт.

[Yamazaki]

о_О должно быть 12 ровно. На входе сколько было? для нормальной работы нужен перепад между исходным и стабилизированным напряжением не меньше двух вольт.

Изменено 1 Мая, 2010 в 20:01 пользователем yamazaki

[Гость z-z-zet]

мож бaтaрeйки в тeстeрe сeли. А подaю 55В.

[Datagor]

Попробуйте подать 100В!

Когда туман после взрыва рассеется, скачайте документацию на 7812 (даташит) и изучите.

:smile:



Добавлено после раздумий:

_https://www.alldatasheet.com/datasheet-pdf/pdf/4475/MOTOROLA/7812.html



Максимально входное напряжение = 35В.

Но это критический предел и лучше (надежнее) подавать меньше.



Не забывайте, что "погашенные" на чипе "лишние" Вольты не исчезают, а превращаются в тепло - поэтому позаботьтесь о хорошем радиаторе.

[Yamazaki]

Мдя... опыта без ошибок и светошумовых эффектов не бывает... Теперь надо взять ещё одну микруху, и всё заново.

[Гость z-z-zet]

Я уже 3 спалил! Но всёравно дешевле чем лм-ки. Лан так уж и быть давай рисуй печатку под 317/337 лм-ки. Раскошелюсь.

Изменено 2 Мая, 2010 в 17:31 пользователем z-z-zet
