Универсальный усилитель

[picap]

Все правильно ! Считать, что смотрим со стороны печатных дорожек!

[Datagor]

Сверяйте распиновку всех транзюков с даташитами.

Может неверно отзеркалили ПП при изготовлении? Дайте фотку собранной ПП.

[Гость maxwell_house]

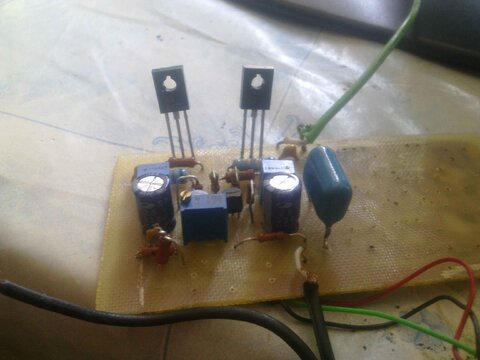

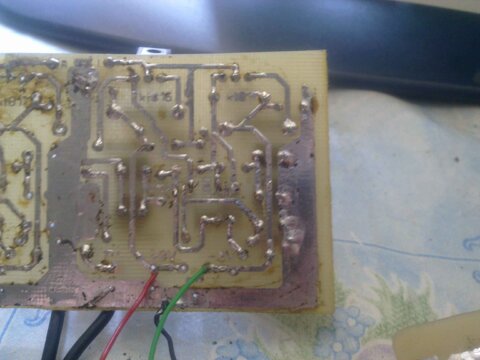

Вот плата. Цоколёвка транзисторов проверена и перепроверена

Изменено 30 Апреля, 2012 в 10:04 пользователем maxwell_house

[Гость gregoryilyuk]

Ты транзисторы хоть на радиаторы сажал?

Скинь свою печатку в Sprinte

[Гость maxwell_house]

да, сажал. печатку я выкладывал, но вот headamp22222.rar

[Гость gregoryilyuk]

Ну у тебя же явно цоколевка транзисторов задом наперед. Все нормальные люди платы разводят со стороны элементов, а не со стороны дорожек. Сразу вижу что конденсаторы С10 С8 нужно на 180 перевернуть.

Хотя я бы плату по-человечески переделал и потом собирал.



Добавлено после раздумий:

Наверно еще и транзисторы все местами перепутал

Изменено 30 Апреля, 2012 в 15:07 пользователем gregoryilyuk

[picap]

Наверно еще и транзисторы все местами перепутал

Конденсаторы ---выверни на 180!!!

Транзисторы правильно.

[Гость maxwell_house]

электролиты впаяны согласно схеме, а не печатке.

[picap]

электролиты впаяны согласно схеме, а не печатке.

Ф ТОПКУ печатку ! :smile:

Изменено 30 Апреля, 2012 в 21:59 пользователем picap

[Гость maxwell_house]

Ф ТОПКУ печатку ! :smile:

Весьма радикальное заявление (особенно в изначальной формулировке). Возможно, я не совсем точно выразился - полярность установки электролитических конденсаторов соответствует указанной на принципиальной схеме из первого поста.

Но, если вы, Александр, укажете мне замеченные вами ошибки в моей печатке, я буду признателен. А пока я не вижу объективных причин для того чтобы отказаться от этой печатки.

Изменено 1 Мая, 2012 в 06:24 пользователем maxwell_house

[Гость gregoryilyuk]

Проверь БП без нагрузки усилителя, может проблема там. Попробуй бп без стабилизатора подрубить, может стабы брак.

[Гость maxwell_house]

Докладываю, подключил усилитель напрямую к бп при напряжении около +/-15в ток составил 330мА, но усиления никакого почти, выходные транзисторы сильно греются. Кстати, версия что стабилизатор поддельный вполне вероятная, у обоих что я ставил LM337 полярность включения оказалась обратная даташиту, т.е. они ничего не регулировали когда я включал их согласно даташиту...



Изменено 1 Мая, 2012 в 18:30 пользователем maxwell_house
