Вот кенотрон AZ12:

[Гость igor1969]

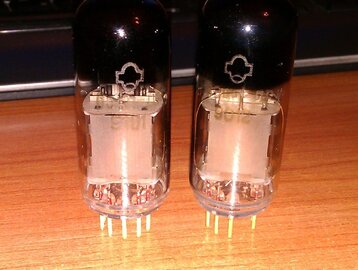

6Э6П-ДРУ, с позолоченными ножками

[Гость gosT]

вау! красота, спасибо! интересно посмотреть,особенно таким как я - кто незастал ламповый период совсем.



смотрю у многих есть даже со штампами вермахта, всегда о такой мечтал и продолжаю!



наверно потому что мне нравится так называемый "постапокалиптический стиль" и "стимпанк",лампы у меня только с ними и ассоциируются :smile: а военная лампа вписуется как никто.

[Гость igor1969]

Г-1625, аналог Г-807, только армейский вариант с редкой панелькой под 7 ножек, накал 12 вольт. Ищу к ним панельки!

[Гость lexx3200]

ECC84 и EL84





DataSheet:

ECC84_https://frank.pocnet.net/sheets/082/e/ECC84.pdf

EL84_https://www.r-type.org/pdfs/el84.pdf

[Гость Ваван]

В центре RD12XB TESLA ,с права ГУ-81М

[Vovan bk]

30П1С (1952 год) - слева и 6Ц17С (1961 год) - справа.

[Гость MarkoS]

И я кое что добавлю до общей колекции итак первый экспонат



Диод измерительный 2Д1С



На следующих двух лампах увы ничего ненаписано, если ктото в них кого то узнает напишите буду благодарен





А эти две лампы иметь у себя в колекции увы немогу из-за их весьма приличной стоимости, но с ними связана моя профессиональная деятельность:



ГМИ-83

Импульсный модуляторный тетрод для усиления высокочастотных колебаний в импульсных модуляторах.

Основные параметры

при Uн=25 В, Uа=20 кВ, Uс2= 1,25 кВ, Uс1= -800 В

Uс1 имп= 250 В, t=1 мкс.

Две вот таких лампы стоят в модуляторе магнетрона метео-навигационного радиолокатора РЛС-Н КП-3 самолёта Ил-76.



ГМИ-7-1

Импульсный модуляторный лучевой тетрод ГМИ-7-1 для работы в импульсных модуляторах.



Напряжение накала

23,5 - 28,5 В

Напряжение анода

2,2 кВ

Напряжение 2-й сетки

2 кВ

Напряжение 1-й сетки отрицательное

1 кВ

Напряжение 1-й сетки импульсное

350 В

Ток катода в импульсе

85 А

Мощность, рассеиваемая анодом

125 Вт

Мощность, рассеиваемая 2-й сеткой

20 Вт

Мощность, рассеиваемая 1-й сеткой

3,2 Вт

Длительность импульса

5 мкс



Эту лампу сфотографировал непосредственно на своём рабочем месте,так же само исполнет роль модулятора магнетрона радиолокатора кругового обзора РЛС-П КП-2 самолёта Ил-76, низ лампы позолочен (это видно на фото), и что характерно для этой лампы - когда она выходит из строя то уходит в КЗ.

Изменено 9 Октября, 2014 в 19:15 пользователем MarkoS

[Гость MarkoS]

Еще один экспонатик



ГУ-13



Генераторный лучевой тетрод для генерирования и усиления высокочастотных колебаний в различных радиотехнических установках.

Основные параметры

при Uн=10 В, Uа=2000 В, Uс2=400 В, Iа=50 мА

Изменено 10 Октября, 2014 в 22:46 пользователем MarkoS

[TANk]

На следующих двух лампах увы ничего ненаписано, если ктото в них кого то узнает напишите буду благодарен

Счетчики Гейгера-Мюллера.

_https://un7ppx.-мы не распространяем ссылки на [народ.ру]-/info/raznoe/geyger.htm

ГМИ-83

Импульсный модуляторный тетрод для усиления высокочастотных колебаний в импульсных модуляторах.

ГМИ-83В - более новая версия лампы ГМИ-83. Отличается повышенной виброустойчивостью. Высокая цена обусловлена высоким содержанием золота и платины. Есть более старый вариант лампа ГМИ-83 (без "В") - она драгметаллов не содержит, по этому стоит дешевле по электрическим параметрам аналогична. Выглядит по другому.





На этой лампе можно сделать очень неплохой усилитель НЧ. Лампу включаем псевдотриодом (вторую сетку соединяем с анодом) Режим примерно такой:

Ua=550-600V, Ia=100-120mA, Uc1=-90-100v Внутреннее сопротивление порядка 1 кОм. Трансформатор с Ra примерно 3.5-4.5 кОм. Сечение сердечника не менее 16-18кв/см.

[Гость MarkoS]

Спасибо за обьяснения особенно за счетчики Гейгера-Мюллера, можно теперь попробовать забабахать дозиметр)))

[mtihonov]

КРАСАТУЛИ, больше и сказать нечего...
