MarkoS, Сергей, спасибо за эстетическое удовольствие! :smile:

[Гость MarkoS]

Рад что вам понравилось, спасибо :smile:



Добавлено после раздумий:

На 2стр. фото пользователя did (6.2.2010, 19:46), и цитата Александра (TANk)



Судя по виду и обозначениям это не кенотроны, а тиратроны, еще видны различные барреттеры. Очень неплохо было бы узнать обозначения всех приведенных на фото приборов и по возможности ссылки на их технические характеристики

так вот одна из ламп на фото действительно кенотрон вот:



В1-0.1/30 (Старое название - 705А.)

Высоковольтный кенотрон с вольфрамовым прямонакальным карбидированным катодом.

В1-0.1/30 предназначен для выпрямления переменного тока высокого напряжения.

Выполнен в стеклянном оформлении. Высота 129 мм, ∅ 59 мм.

Катод вольфрамовый, торированный, карбидированный, прямого накала.

Охлаждение анода естественное.



далее данные даны с сайта _https://www.155la3.ru_



Производитель - Новосибирский электровакуумный завод

Интересно отметить, что согласно "Санитарным правилам работы с источниками мягких рентгеновских лучей N 756-68 от 23 октября 1968 г." этот кенотрон при работе заметно излучает ренгтен; мощность экспозиционной дозы 10...100 мР/ч.

Мой кенотрон (дата: 10 месяц 1968г.) относится к более поздним выпускам так как анод профилирован, на более ранних анод вот такой:





Справочный лист на него: _https://www.155la3.ru/datafiles/v1_01_30.pdf_

[lexsd2008]

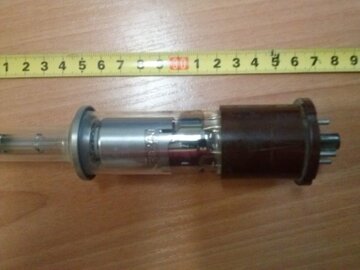

может кто знает что за лампа? на ней только одна надпись внутри баллона 1224ф240

[TANk]

может кто знает что за лампа? на ней только одна надпись внутри баллона 1224ф240

Лампа бегущей волны.

_https://pro-allergiu.cf/lampa-beguschei-volny.html

СВЧ применяется в радиолокаторах. Этот экземпляр очень похож на УВ229 Диапозон частот 3,4-4,2 ГГц

Некоторые технические параметры приведены здесь

_https://www.eandc.ru/catalog/detail.php?ID=16502





Добавлено после раздумий:

В1-0.1/30 (Старое название - 705А.)

У меня тоже есть пара таких. Установлены на общей карболитовой панели на них был сделан двухполупериодный выпрямитель для какой то медицинской аппаратуры. Одну лампочку подключил к накалу. Справочник не обманывает. 5в 5А.





В темноте без вспышки выглядит еще красивее, но без штатива трудно добиться хорошей резкости :smile:



[TANk]

Вот еще одна красивая лампа. Газоторон (газонаполненный выпрямитель) ГГ1-2/5 Максимальный выпрямленный ток 2А максимальное напряжение до 5кВ. напряжение накала 6.3в ток накала 7А. Наполнена ксеноном под низким давлением.

Выпрямляет напряжение из розетки. В качестве нагрузки осветительная лампа 200Вт





В темноте очень красиво выглядит. Оранжевый свет от нити накала и голубовато-бирюзовое свечение газа.



[Гость borisz]

Мне тоже попался необычный экземпляр! Производитель NARVA ГДР

На табличке написано:

schaltröhre typ sr1 (прерыватель sr1)

nennspannung 220v (номинальное напряжение 220v переменки)

hoizfadenstr 12 ma (ток подогрева)

kontaktbelstg 10A (ток контакта)

vorwiderstand 10КОМ (защитный резистор)

Номер изделия и дата не читаются!

Удивляет обилие резьбовых соединений в колбе!

[Гость borisz]

Нашёлся вот такой вариант описания прерывателя без цоколя.

Изменено 28 Октября, 2014 в 05:48 пользователем borisz

[Гость anatolii]

мое последнее приобретение пара STC 4212 40-50 гг.

[Гость avals]

Внесу свои 5 копеек.



Представляю уважаемой публике забавную лампочку - 6С46Г-В





По обозначению - одинарный триод, по факту - двойной.





Катоды и сетки полностью раздельные, аноды, почти у стекла, соединены перемычкой, которую можно рассмотреть на фото.

Если к выводам 1 и 7 поключить 6-ти Вольтовый аккумулятор или мощную накальную обмотку, перемычка перегорает, безо всякого вреда для лампы.

Таким образом, лёгким движением руки 6С46Г-В превращается в 6Н46Г-В :smile:



Лампа низковольтная, так и просится в какой нибудь гибридный усилитель для наушников.

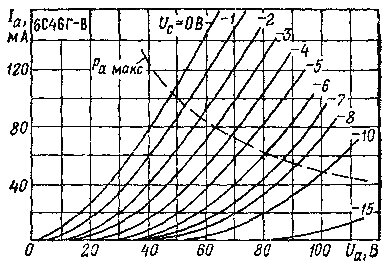

Основные параметры



Uн 6.3 V

Iн 500 mA

S 20 ma/V

µ 7



Uamax 250 V

Iamax 100 mA

Pa max 4,5 Вт

[Vovan bk]

А у меня появилась пара 6П14П фирмы RFT произведённых в ГДР. Год выпуска на балоне не обнаружен.

[KSV®]

Вот такие лампочки. Опознайте?





Сорри за блики на фото. Внутри Светлановского логотипа цифры 008. Магноваль. На одном экземпляре (66г) надпись "Образец", на другом (67г) - "Опытная". С виду похожи на 3Ц22С, но нет напыления геттера и отличается верхний вывод. Прототип?

[shnizka]

Есть у меня такой редкий диод
