Простой USB ЦАП на PCM2705

[Гость puntus]

День добрый. По поводу несоответствий - я ваял на ходу, что то доделывал, что то переделывал отсюда и грешки небольшие :smile:.

Если кому интересно - переделал печатку, уменьшил ее почти на 20%.

[Гость puntus]

Вот печатка переделанная. Цап_переделка.7z

Изменено 15 Февраля, 2010 в 07:08 пользователем puntus

[Гость nick17]

Вот и на других микросхемах:

elektroda.pl/rtvforum/topic1024256.html

pavouk.org/hw/usbdacpcm2704/en_index.html

nav.vn/forum/viewtopic.php?f=21&t=184&start=75

[Гость zheka71]

Можно ли использовать стабилизатор BA033T(649 H27) как уверял продавец это аналог LM1117

[Гость neyalm]

Вроде бы подойдет. тоже стабилизирует 3.3В, на входе требует от 4.3 В,по теории подходит.

[Гость neyalm]

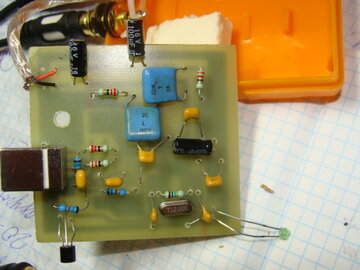

Выкладываю фотки, а то без них тема и на самом деле как-то сиротливо смотрится.Выполнено в чисто моем стиле-небрежно, некрасиво, но работает.





[Гость zheka71]

Я хочу попробовать корпус из оргстекла сделать. Наверхней крышке какой нибудь узор. Сделаю покажу, если нужно.

[Гость puntus]

Михаил, прикольный корпус :smile:

Выкладываю фотки, а то без них тема и на самом деле как-то сиротливо смотрится.Выполнено в чисто моем стиле-небрежно, некрасиво, но работает.

Ладно не прибедняйся, нормально всё сделано! главное, что работает! Я вот начал немного модернизированную схему на этом ЦАПе собирать. Вчера начал пайку, но день видимо не мой был, пока впаял чип вспомнил столько нехороших слов... Почему то припой ну никак не хотел на жало как следует ложиться :smile: Но всё ж впаял. Сегодня буду тестить, а потом продолжу собирать.



Я хочу попробовать корпус из оргстекла сделать. Наверхней крышке какой нибудь узор. Сделаю покажу, если нужно.



Я тоже хотел корпус из оргстекла замутить, но у нас прозрачного не достать, а то, что есть надо обходить далеко-далеко стороной.



з.ы. Как доделаю сюда фотки выложу

[pm]

Я вот начал немного модернизированную схему на этом ЦАПе собирать.

а что можно модернизировать в даташитной схеме? кварц в другом корпусе? даже LPF и тот в чип встроен. или просто стабилизаторы применить другого типа?

[Гость puntus]

Модернизировать можно не саму схему цапа, а ту часть, которая будет на выходе :smile: А именно соединяю ЦАП с хедампом.

Хотя кварц будет в другом корпусе точно, да и стабилизатор будет другой, а может еще и резисторы поставлю прецезионные по возможности.... что еще? светодиод синего свечения.

Изменено 17 Февраля, 2010 в 10:14 пользователем puntus

[Гость old_snaker]

Модернизировать можно не саму схему цапа, а ту часть, которая будет на выходе :smile: А именно соединяю ЦАП с хедампом.

Хотя кварц будет в другом корпусе точно, да и стабилизатор будет другой, а может еще и резисторы поставлю прецезионные по возможности.... что еще? светодиод синего свечения.

Честно говоря меня жаба душит, но может кто пробовал ставить вместо кварца генератор. Был в лавке, стоит оно как-то сильно больше чем кварц, а насчет результата при замене есть большие сомнения (что я их услышу). Да, модернизировать наверное можно, насчет точных резюков в данном случае не уверен, если только они не на выходе стоят, в цифровой части - это не сильно важно IMHO. Можно конечно подумать с блоком индикации режимов работы. Есть у меня идея, но мозгов как это сделать не хватает. Суть вот в чем. Тут вот у меня имеются светодиоды, у которых при смене полярности изменяется цвет. То есть при одном включении он зеленым горит, при другом оранжевым. Вот на нем и хочется сделать индикацию. Что бы при нулевом уровне например горел оранж., при высоком - зеленый. Но как сделать этот самый свитчер который будет крутить полярность не имею представления. Если есть идеи по этому поводу - выслушаю.

[Гость puntus]

Игорь, дык я ж в шутку.... Просто не понравилось, что уважаеммый pm так категорично высказал сомнения о модернизации. А насчет двухцветного светодиода - мысль интересная, надо покумекать :smile:

а диоды трехногие или двуногие?

Изменено 17 Февраля, 2010 в 13:34 пользователем puntus
