Первый ламповый комбик

[Гость mastersound]

Подскажите можно ли устанавливать конденсаторы К50-31 рядом с лампами (около 3см) и изолировать ли их от шасси? :smile:

1 Конечно 3 см - это мало!

желательно устанавливать их подальше не менее 8...10см.

2) Любой электролит имеющий минус на корпусе,

может устанавливаться непосредственно на шасси, без изолятора.

PS. пример такой реализации _https://www.tarh75.-мы не распространяем ссылки на [народ.ру]-/Kombo.html

Изменено 1 Мая, 2011 в 14:12 пользователем mastersound

[Гость silentiamus]

Здравствуйте!

Ни разу не собирал ламповых конструкций, но теперь пришло время. Со схемой определился: _https://www.ax84.com/p1.html ,лампы заказал.

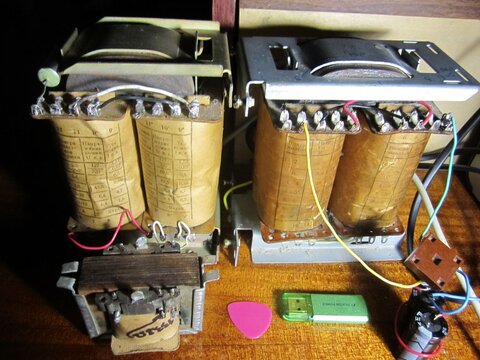

Прикрепляю фото моих трансформаторов. Оба силовые конечно слишком большие для 5-ваттного уся, но главное чтобы всё заработало, а потом можно и поменьше поискать. Тот, что с более светлой бумагой - ТС-180-2, с более тёмной - ТС-250-2М. Вторички я уже соединил так, чтобы после выпрямления получить анодное напряжение примерно 300В. А вот накальное напряжение у ТС-180-2 не дотягивает даже до заявленного, получается примерно 5,5В без нагрузки. А ведь ещё просесть должно. Так что придётся использовать ТС-250-2М, у него накал 7,1В. Но он, как я понял, просядет и будет как раз норма.. Насколько завышенное накальное напряжение опасно для ламп? Кратковременно не повредит? Ну, хотя бы проверить, просядет ли до нужного уровня.

На фото виден мой выходной трансформатор от какой-то радиолы. Сопротивление обмоток у него 1,8 Ом и 133,8 Ом. Он расчитан на 4-омный динамик? Или у него вообще пробой, судя по сопротивлению?

Если выходник всё-таки не подойдёт, в магазине есть ТАН41. Вот его данные: _https://www.mariklab.ru/reference/transformers-tan/TAN41.html

Видел что его использовали в этой схеме _https://users.iptelecom.net.ua/~miroshko/miramp/

Но там двухтакт. А можно ли его использовать для однотакта и как соединить обмотки?

Изменено 25 Июня, 2011 в 19:54 пользователем silentiamus

[Гость silentiamus]

Странно что никто так и не ответил за это время. В общем разобрался сам, собрал, работает. Выходники даже проверять не стал, наверняка пробитые. Купил ТВ3-1-9.

[Гость vesljar]

Ребята может я уже чото не понимаю.. но раздница между HI-Gain i LOW-Gainето один конденсатор в катодной цепи..

разве он так сильно влияет на Ку?



И если не трудно оцените компановку УМЗЧ

зарание примного благодарен)

Изменено 11 Августа, 2011 в 19:13 пользователем vesljar

[Гость mastersound]

Привет Антон! что компонуешь, какую схему усилителя?

[Гость vesljar]

День добрий Володя)

Да все по теме) не чо больше ни меньше)

просто решил попробивать собрать комбик в корпусе от колонки маяк"кубик" посему и для простоти купил пластиковий рукав. то думаю не маловато ли будит шаси

Изменено 12 Августа, 2011 в 14:37 пользователем vesljar

[Гость mastersound]

Наверное маловато, потому как там ещё и резисторы и переключатели нужно ставить.

Возьми два таких отрезка как тот который на фото и сложи их паралельно, скрутив винтами,

на первом БП и выходной каскад, а на втором пред и регуляторы...

Это даст - независимую рекомбинацию схемы, как по наворотам преда, так по умощнению выхода!

[Гость rubenlukin]

... для простоти купил пластиковий рукав ...

Может расплавиться.

[Гость vesljar]

АГА)

Благодарю за ваши советия наверно соберу всю схему на шасии а потом начну игратся трансформатором) буду его тягать руками)



по поводу розсплавится или нет.. я уже думал .. по идее не должен а там ХЗ мож и повизет

[Гость mastersound]

Не думаю что расплавитсо , лампы хоть и греют но не до такой степени ...

ещё можно использовать профиль из оцинковки для гипсокартона,

кажется Рубен такое дело пробовал для шасси лампового аппарата :smile:

[Datagor]

Открыта тема для продолжения:

Простой комбоусилитель на потрохах от «УРАЛА – 112»
