Последнее фото - вид сверху - слева под конденсаторами маленький разъем на 2 контакта.

понятно по схеме они значаться как разьём Ш3б

для петли размагничивания кинескопа, там переменка идёт!

я тебе на схеме указывал что надо было мерить.

Прошу внимательнее читать сообщения

а то мы потом много времени даром тратим.......... :smile:

я на разьёме обводил красной окружностью то что надо было мерить!

короче схема совпала с твоим блоком.

Теперь надо поставить сетевой предохранитель и выключатель ,

а также закрепить сетевой шнур.

Всё сделать капитально и хорошо, заизолировать соединения сетевых проводов!

Хорошо бы сделать корпус из ДСП или фанеры для Блока питания.

Так же необходимо поискать ответную часть для разьёма Ш6б

который установиш на шасси самого комбика,

И будеш через него подключать блок питания.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 394
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

На корпусе рядом выбито "Ш5", а разъем "Ш3" ответвляется от общего жгута с основным разъемом "Ш6б"... Получается все же на Ш5 380В переменки. На Ш3 померил, там 300В переменки, не понятно... :smile:

Корпусом займусь. А можно, кстати, БП положить на бок или он должен быть вертикально как на фото?

------------------------------------------------------------------------------------------------------------------------------------

Блин, а почему такое здоровенное напряжение? Сейчас пробовал подкючать БП-3 без предохранителей, только с сетевым, чтобы сравнить - тот вообще 0 показывает на этих клеммах...

Ссылка на комментарий
Поделиться на другие сайты

Разьём Ш5 по схеме как выход накала кинескопа ~ 6,5 вольт.

Бп можеш ставить как угодно, и лёжа в том числе!

когда будеш делать корпус оставь место для выпрямителя накала преда!

Ссылка на комментарий
Поделиться на другие сайты

Уменьшил катодный резистор до 130 Ом, на катоде стало 6.64В, получается 50мА, ток получается вроде в норме. Звук стал погромче и покрасивее. Правда фон немного пробивается, надо будет попробовать увеличить кондер в выпрямителе накала и провода чуть поаккуратней уложить.

Поменялся сегодня с директором комбиками, в итоге вместо мелкого микрокуба заимел ибанез тб25 с 60ваттным динамиком :smile: , завтра попробую на этот дин усилок подключить и уже окончательно проверю громкость и качество.

О результатах обязательно сообщу. На пред плату травил. Навесом такая бяка получалась. Как усилок этот доделаю, буду тренироваться с навесным...

Ссылка на комментарий
Поделиться на другие сайты

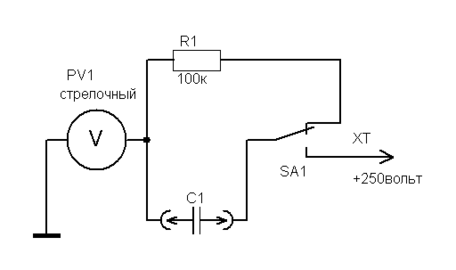

Перед установкой конденсаторов в схему комбика ,особенно разделительных

подключаемых к анодам необходимо их проверить на утечку

дабы избежать дальнейших ошибок.

В качестве вольтметра используется любой стрелочный тестер

в режиме измерения постоянного напрядения на пределе не ниже 250 вольт.

с исправным конденсатором стрелка прибора немного отклонится

в правую сторону и сразу вернётся назад.

Если конденсатор с утечкой то стрелка прибора отклонится и не вернётся на место.


Ссылка на комментарий
Поделиться на другие сайты

А что вы скажете по поводу применения для комбика динамика 4А-28 ?

Собирай этот комбик и будет тебе радость!

даже с этим динамиком...

Ссылка на комментарий
Поделиться на другие сайты

Добрый день. Продолжаю эпопею. Подключил сегодня усилитель к динамику от комбика. Что сказать. Звук порадовал, но не на 100%. Фона не слышно, но и громкость все таки не на 5 Вт, нет того, как все пишут "стекла трясутся" . Ватта на 2 примерно. Но уже не тихо. =) Правда это может быть наверное изза того, что выходник на 4 Ом, а динамик на 8. Поглазел еще немного в схему, а для чего в катодах такие большие емкостя? Что если туда поставить не 22μF, а например, 680н, 470н?

Ссылка на комментарий
Поделиться на другие сайты

всё правильно, заниженый выход от того что сопротивление нагрузки не по номиналу.

от этого мощность в 1,5 раза меньше!

емкостями можеш подобрать звк который тебе больше нравится.

можно немного увеличить вых сопротивление схемы до 6-7 ом если поставить лампу 6П15П

22μF у выходной лампы не трогай!

Ссылка на комментарий
Поделиться на другие сайты

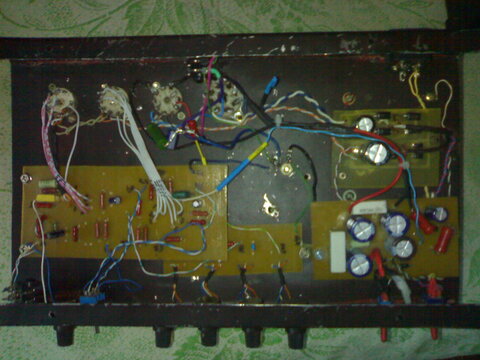

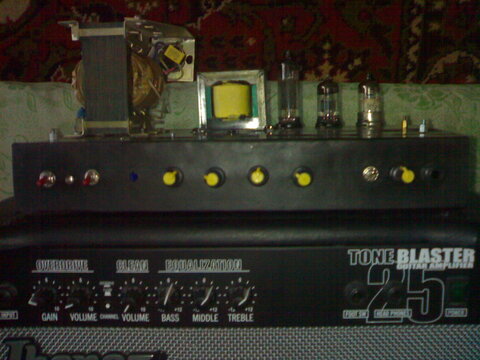

15ю гляну, кажется где-то лежала. Выходник на 8Ом отвод имеет(я доматывал почти 30 витков), просто сегодня утром лень было паяльник греть перепаивать :smile: С емкостями еще побалуюсь, про выходную - понял. Выкладываю немного фото. Наружный корпус на неделе делать начну, как в усилке с номиналами поиграюсь.

ЗЫ: Сильно не пинать, это мое по сути первое рабочее ламповое устройство =)







Ссылка на комментарий
Поделиться на другие сайты

Переподключил выходной транс, теперь импеданс выхода на усилке 8 Ом.

Поставил в него для пробы ЕЛ84(люблю я наши барахолки. елка практически новая,

тесловская 3грн вышла =)) правда одну всего нашел), орет очень даже неплохо=))

Правда большой разницы между каналами я не заметил,

на дисторшене немного больше рыка, но только немного.

Как бы его сделать более злым... И басов многовато будет,

надо урезать...



И подскажите еще, пожалуста, есть пара таких трансов


с такими размерами.


Подойдут они по мощности железа как силовики в усилители под 1-2шт 6п14п/6п6с

и 2-3 6н2п? или лучше их под выходники на двухтакты пустить?

Изменено пользователем vadim2k8
Ссылка на комментарий
Поделиться на другие сайты

1) я так понимаю что мощности по звуку хватает или я ошибаюсь?

2) уменьшай С3 и С4 раз в десять- двадцать , низов должно поубавится.

3) трансики надо просчитать на что они годятся, через пару часов напишу.

Ссылка на комментарий
Поделиться на другие сайты
