Гость mastersound

Намоточное устройство для трасформаторов

Рекомендованные сообщения

Гость mastersound

Вот решил рассказать про мой вариант намоточного устройства на базе телеграфного трансмиттера про-ва ГДР.

в котором используется мотор с редуктором как основа.


Ведь не секрет, что на просторах бывшего СССР такие устройства использовались в телеграфии

повсеместно и наверняка имеются в кладовках связистов....

Ведь в этой аппаратуре использовалась достаточно надёжная и точная немецкая механика!

И максимально использовав которую мне удалось построить простенький станок с нормальными

параметрами, из самодельных деталей - это шкив и вал на который крепим каркасы.

Остальное это всё практически готовое.



Сначала вытачивается вал с резьбой М8, на который крепим каркасы.

В качестве счётчика витков использован велосипедный счётчик, переделаный под счётчик оборотов,

была статья в журнале Радио в 50х годах, про такую переделку.

Если применить встроеный двигатель по назначению то у него большие обороты и это очень не удобно!

поэтому использовал его как промежуточное звено в редукторе, выточил из оргстекла шкив и одел его

на хвостовик этого двигателя, а в качестве основного мотора использовал от переносного касетного магнитофона

типа "Электроника" ,вращение передаётся с помощью пассика от катушечного магнитофона.

Замедления хватает для укладки провода 0,5 мм виток к витку, а если установить дополнительную пару шкивов

и снизить обороты то возможно увеличение диаметра укладываемого провода, за счёт увеличения крутящего

момента и понижения скорости вращения.

Двигатель имеет переключатель направления вращения а также педаль для включения оного.

При этом очень удобно мотать когда обе руки свободны одной укладываем провод другой поправляем его.

Намотка производится достаточно быстро, для примера скажу что сетевую на трансик из статьи я намотал за один

вечер (2-часа с перекурами, 8 слоёв виток к витку ПЭВ- 2 /0,45 )


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ivl
Здравствуйте Виктор!

заинтересовал ваш намоточный станочек, на фото слева на столе, если не ошибаюсь...

нельзя ли поподробнее фото?

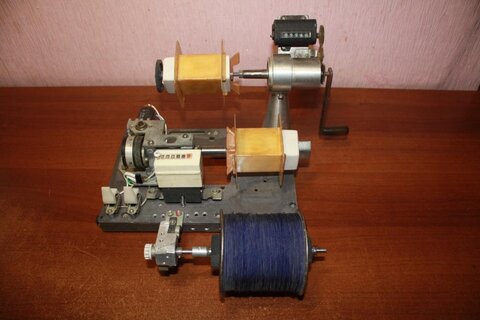

Да станок то простой.Первый с редуктором и двигателем ДП 25 для намотки тонким проводом первички.

А второй ручной,для намотки вторички выходного транса.

Сейчас стоят катушки от ОСМ 0,16. Делаю усилок Манакова на 6П13С.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Весьма оригинальное решение и реализация из подручных материалов!

я тоже собрал самоделку на базе промышленного редуктора...

Хорошо когда подобные устройства не занимают много места на рабочем столе :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость galkin

mastersound - Я смотрю у Вас используется пара движков в намоточном станке? Первый, маломощьный для намотки провода потоньше, а больший движок с виду в нём ватт 100 (в кофемолках похожий) для намотки вторичек?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound
а больший движок с виду в нём ватт 100 (в кофемолках похожий) для намотки вторичек?

нет - он используется для передачи вращения и выполняет роль своеобразного маховика...

собственно конструкция умещается на любом рабочем столе, даже на табуретке :smile:

габариты маленькие 250*250 мм. вес около 2кг. питание от +12В/0,3А.

PS. если интересует более подробная информация, переходим в ту ветку и там продолжаем обсуждение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость galkin

При сильном натяжении сильно притормаживать движок начинает, или механика компенсирует всё? И ещё интересует ∅ провода, который сможет уложить станок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Замедления хватает для укладки провода 0,5 мм виток к витку, а если установить дополнительную пару шкивов

и снизить обороты то возможно увеличение диаметра укладываемого провода, за счёт увеличения крутящего

момента и понижения скорости вращения.

При намотке толстого провода 0,8...1,5мм - достаточно снять пассик и мотать вручную.



PS. несмотря на то что моторчик маленький - его усилия хватает чтобы легко порвать провод 0,2мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Долго боролся с ним из-за нехватки времени, но сделал. Намотал два транса и теперь уже они лежат полгода, когда усилок сподоблюсь сделать :-).

Станок полуЧПУ, как я его называю, т.е. ось с катушкой крутится с постоянной скоростью, а вот скорость укладчика можно регулировать шаговым двигателем.


Изменено пользователем udginb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Хорошая работа Евгений! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уважаемые коллеги! Подскажите ПОЖАЛУЙСТА, как лучше выполнить узел укладчика провода, который непосредственно направляет провод на катушку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот как это сделано у меня.

2 ролика по которым провод проходит в виде S

Вместо второго ролика можно поставить кусочек толстой кожи (от ремня) с треугольным вырезом. Будет точнее при укладке тонкого провода. А для провода толще 0.25 лучше все таки ролик



post-44-1348862647_thumb.jpg.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, Александр! У меня в процессе сотворения так и задумано-через два ролика на подшипниках, только провод будет проходить буквой П. Достаточно ли для хорошей укладки, чтобы провод непосредственно с ролика ложился на катушку, или нужно какое-то направляющее устройство?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
