Гость nicolos

Регулируемый блок питания 1,3-30v/0-5A

Рекомендованные сообщения

Гость nicolos

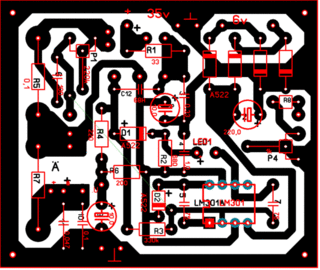

Вот мой блок питания! Пользуюсь им на работе уже года полтора и пока нареканий нет! Свои 5 ампер он вполне даёт, питаю от него автомобильные радиостанции средней мощности! :smile: Есть и печатка в спринте.

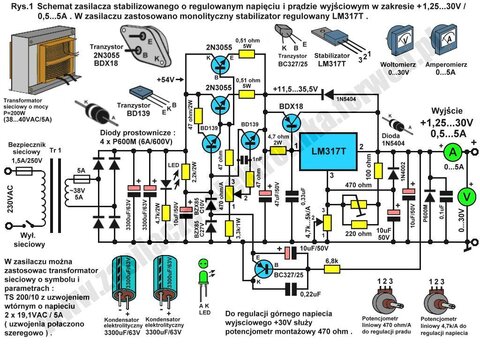

Да схема из даташита на LM317 только изменено питание защиты для надёжности!


lab_BP.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

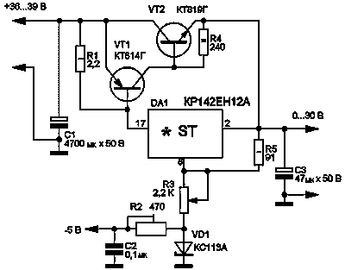

Еще по этой теме можно посмотреть здесь: Радио 2003/12/стр. 27

Изменено пользователем Сергей (metrolog)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здесь обсуждается конкретная схема БП, проверенная на практике, кто не заметил.



Есть новые темы для бесед - так создавайте их.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость berg

давно искал подобнуюсхему, спасибо!

вопрос: много раз слышал про разную цоколёвку кренки, как их различать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

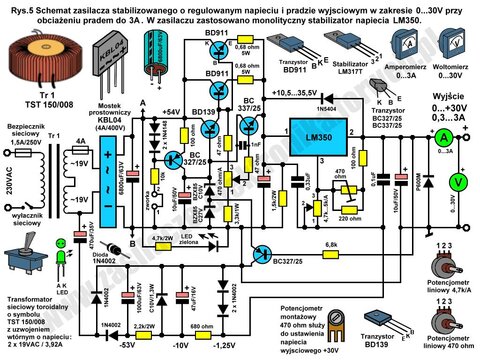

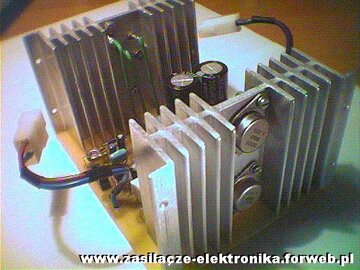

Возможно имеет смысл "подпереть" регулирующий потенциометр отрицательным напряжением, чтобы получить на выходе регулировку от нуля... .


Изменено пользователем alex n

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andrey

nicolos, если применить вместо LM301 отечественный ОУ, например 140, 553, 574, 544 или подобные с напряжением питания не более ±15В, нужно ли поставить стабилитрон, на плюсовое плечо питания ОУ для сохранения выходного напряжения до 30В?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nicolos

nicolos, если применить вместо LM301 отечественный ОУ, например 140, 553, 574, 544 или подобные с напряжением питания не более ±15В, нужно ли поставить стабилитрон, на плюсовое плечо питания ОУ для сохранения выходного напряжения до 30В?



Конечно можно! Можно пойти дальше и поставить какой нибудь стабилизатор типа КРЕН8, тогда можно будет применить почти любой трансформатор. :smile:

Изменено пользователем nicolos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость andrey

Стабилизатор для питания ОУ? А стабилитрона не хватит? Какое тогда напряжение выбрать для питания по плюсу? По минусу в даташите сказано -6В. Или не морочится, сделать на кренах допустим ±15 и всё, Я не совсем понял по даташиту, на минус – 6В, плюс – не указан сколько. У вас минус 6-15В, а плюс варьируется в зависимости от выходного напряжения. Так и должно быть или я где то не прав? Есть какая то хитрость в питании ОУ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

Скажие, а какой трансформатор лучше использовать под это схему?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Трансформатор необходим с двумя вторичными обмотками

IIа - 25 Вольт/ 7Ампер

IIб - 10 вольт/0,15 Ампера.

Габаритная мощность порядка 200 Ватт, из доступных возможно

применение ТС180 с перемоткой вторичных обмоток.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость firstact

Скажите а печатку нужно зеркалить для ЛУТа,а то,чего то разобраться немогу!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость nicolos
Скажите а печатку нужно зеркалить для ЛУТа,а то,чего то разобраться немогу!

Для ЛУТ печатку зеркалить не надо! :angry:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
