Параметры Ge транзисторов для аудио

Рекомендованные сообщения

Гость suekirby

Вопрос такой, нужны ли сопротивления 1 Ом в цепях выходных транзисторов?

И ещё, открыл сейчас справчник "Отечественные полупроводниковые приборы" , у транзисторов ГТ703 Максимальная мощность 15 ватт, напряжение коллектор-эммитер максимум 40 вольт (в зависимости от буквы) и Fгр. 0,01 МГц. А у П217 мощность 30 ватт, напряжение 60 вольт и Fгр. 0,2 МГц. Вроде получается П217 по всем параметрам лучше.

Применял вместо П217 -ГТ703, ничего хорошего не получилось, видимо нужно выставлять режимы по новой.

Искажения сильные!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Сопротивления в цепях эмиттеров германевых транзисторов -

немного снижают выходную мощность , но зато повышают надёжность схемы.

При нагреве изменяется сопротивление переходов и эти резисторы

выравнивают потенциалы, смягчая работу транзисторов.

---------------------------------------------------------------------------

По замене - естественно нужно менять режимы!

потому что у коэффициента усиления прямая зависимость от тока коллектора.

необходимо обращать внимание на ВАХи транзисторов перед такой заменой.

а разница не только по мощности!

Заменять П217 на ГТ703 вообще нет смысла.

ГТ703 реальнее использовать в паре с ГТ705 (комплементарная пара)

Для сравнения ГТ703 и ГТ705 имеют максимум h21э при 0,35 Ампера.

тогда как у П217 максимум h21э при 0,1 Ампер.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

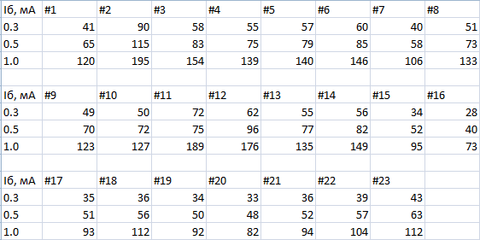

Народ! У меня идея! А давайте скинемся ВАХами германиевых транзюков, у кого что есть! С ними гораздо проще выставлять режимы, чем на слух :smile:

Сопротивления в цепях эмиттеров германевых транзисторов -

немного снижают выходную мощность , но зато повышают надёжность схемы.

При нагреве изменяется сопротивление переходов и эти резисторы

выравнивают потенциалы, смягчая работу транзисторов.

С помощью этих резисторов также можно организовать защиту по току, которую можно сделать тоже на германиевых транзисторах :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

На счёт ВАХов идея хорошая будем поддерживать!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Ddo, что за такой хороший справочник? Можете назвать книгу?

Изменено пользователем mosfet

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddo
Ddo, что за такой хороший справочник? Можете назвать книгу?



Транзисторы для аппаратуры широкого применения. Справочник под редакцией Б.Л.Перельмана. Москва "Радио и связь" 1981 УДК 621.382.3 Тираж 100 000

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман,

Т. И. Давыдова и др. Под ред. Б. Л, Перельмана. — М.: Радио и связь, 1981. — 656 с,

ил. В пер.-. 2 р. 50 к. Приведены справочные данные на 200 биполярных и 21 полевых типов транзисторов.

Предназначается для широкого круга читателей, занимающихся разработкой и эксплуатацией электронной

аппаратуры. Может быть полезен студентам вузов и радиолюбителям. ККК .42.852.3



Скачать можно здесь _https://www.radioscanner.ru/files/electronics/fil

объём зипа 8,5 Мб. Регистрироваться не надо.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Mastersound, спасибо. ВАХи наших транзисторов вечно неоткуда взять, теперь хоть часть дыры закрою.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddo
Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман,

Т. И. Давыдова и др. Под ред. Б. Л, Перельмана. — М.: Радио и связь, 1981. — 656 с,

ил. В пер.-. 2 р. 50 к. Приведены справочные данные на 200 биполярных и 21 полевых типов транзисторов.

Предназначается для широкого круга читателей, занимающихся разработкой и эксплуатацией электронной

аппаратуры. Может быть полезен студентам вузов и радиолюбителям. ККК .42.852.3



Скачать можно здесь _https://www.radioscanner.ru/files/electronics/fil

объём зипа 8,5 Мб. Регистрироваться не надо.



Ну да. Он самый. Хорошо, что для молодежи он доступен в электронном виде.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

Привожу краткое обозначение зарубежных полупроводников,

думаю многим будет полезно, особенно начинающим.


PS. https://forum.datagor.ru/index.php?showtopic=3227&st=96

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость spb-nik
испытываю большие трудности с приобретением транзисторов гт402г.

скажите, товарищи, а нельзя ли заменить гт402 на гт403 (хотя бы только во входном каскаде, где комплементарная пара не нужна)

_https://tranzistor.kolossale.ru/

Это справочник по транзисторам, вводите название и сравниваете данные, и решаете.

Если на вскидку, то по моему можно, они мощнее 402, и применялись в выходных каскадах УНЧ, в стабилизаторах вращения безколлекторных двигателей (тот же УМ). Имеют своеобразный корпус (радиаторы вытачивались с конусными отвестиями), хотя 402-404 тоже оригинальные. По усилению, не помню на сколько отличаются, по частотке - одинаковые.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У ГТ402 и 404 граничная частота усиления 1 мГц а у ГТ403 граничная частота всего 8 кГц.

Это по данным моего бумажного справочника 77 года издания.
