Классическая схема усилителя на Ge германиевых транзисторах

[Корниенко В.А.]

Ток покоя усилителя 50 мА. Устанавливается низкоомным резистором, который включен параллельно диоду. Точной подстройки ток покоя не требует, подойдет +/- 25%.

Я думал, Вы уже слушаете, оказывается, только собираетесь собирать. :angry:

По поводу низкого входного сопротивления. Я подключил к СD-проигрывателю McIntosh 301 к регулируемому выходу и успокоился. Работает все чудесно.

Как вариант можно подключать к усилителю для наушников и пользоваться его же регулятором громкости.

Либо изготовить буферный каскад и встроить его в СD-проигрыватель. В усилитель мощности тоже можно, но это сложнее, там же нету подходящего питания. При наличии буфера в качестве регулятора нужно использовать низкоомный переменный резистор, например, 1 К.

Вроде бы давал Вам свои телефоны, почему не хотите воспользоваться.

С уважением, Владимир.

[Гость fransuz]

Володя, большое спасибо! А мое обращение через форум связано только с тем, что этот вопрос интересует не только меня. Ну, осталось найти ГТ402Г, подобрать и буду собирать. Спасибо еще раз, и - удачи!

[Гость fransuz]

Собрал и я этот усилитель. Наверное, недели две назад. Сейчас слушаю, удивляюсь. Всего 5 транзисторов - и такой классный звук! Правда, я не отношу себя к категории людей, которые различают мелкие нюансы в звучании - типа с конденсатором таким-то звук теплый, а с другим - выпукло-упругий, и т.д. Поэтому могу сравнить с усилителем на лампах - однотактным на 6Н9С и 6П3С по схеме Манакова. Звук четкий, бас мощнее, слушать очень приятно и не напрягает, выключать не хочется. Хорошо воспроизводит любую музыку (конечно, хорошую :smile: ). Что меня удивило - так это полнейшее отсутствие не только фона, но даже намека на фон. Включаешь усилитель - никаких щелчков и полная тишина, вроде бы он отключен от сети.

Детали: силовой - тороид ватт на 150, напряжение вторички (без сигнала на входе) 38 вольт, выходные транзисторы - ASZ1015 (спасибо Соколюк Алексею!), на общем радиаторе. Диоды Д305 на радиаторах, зашунтированные КСО 2200пф, фильтр питания - 8 шт. 2200μFХ63в, регулятор громкости 10ком (пока - не ALPS), регулирует звук нормально. Акустика - самодельная на базе автомобильного комплекта JBL GT5-650C, 4 ома, 50 ватт, 90 дб в корпусе орто. Учитывая то, что акустика комнаты плохая, слушаю на малой громкости. Транс силовой холодный все время, транзисторы - немного теплые.

В общем, прав уважаемый Володя Корниенко: собирайте этот усилитель. Получите массу удовольствия. Володя, еще раз спасибо!

[Корниенко В.А.]

fransuz, поздравляю Вас с реализацией этого усилителя. Звук действительно классный. Я тоже удивлялся, но это было давно. Теперь совсем не удивляюсь. Ламповый однотактник по схеме Манакова тоже хороший усилитель, но совсем не конкурент этому. С Вашей оценкой вполне согласен. Полному отсутствию фона удивляться не стоит. Низкое входное сопротивление не оставляет фону никаких шансов.

Не критики ради, а для тех, кто будет повторять этот усилитель в дальнейшем мои комментарии

диоды Д305 в радиаторах не нуждаются, да и вообще в бытовых усилителях диодные мосты не требуют радиаторов; диоды я шунтировал конденсаторами 10 000 пф.

Если правильно понял написанное, то трансформатор выдает 38 В переменки и это много. Выпрямленное тогда получится приблизительно 50 В. И так делать не стоит, потому как максимальное напряжение между коллектором и эмиттером ГТ402Г, ГТ404Г составляет 40 В. Если же прочитанное понял не правильно, тогда 38В это постоянное напряжение. В таком случае все верно.

Если регулятор 10 кОм регулирует нормально, значит он с линейной зависимостью. такой туда и нужен. с логарифмическим будут проблемы. Вся регулировка будет происходить в конце.

Импортные транзисторы это хорошо (Соколюк Алексею почет и уважение), однако если они выйдут со строя, то менять их чем будете, а в радиолюбительской практике бывает всякое. и выход со строя радиоаппаратуры тоже бывает, и даже по вине радиолюбителя тоже. Я рекомендую использовать доступные радиокомпоненты.

Конденсаторы 2200 μF на 63 В в количестве 8 штук это на два канала? Если для одного, то это много. Тональный баланс сдвигается в низкочастотную область.

И еще. Этот усилитель заслуживает очень высококачественной акустики. С менее качественной результаты будут скромнее.

С уважением Владимир.

[Dimonos]

Полному отсутствию фона удивляться не стоит. Низкое входное сопротивление не оставляет фону никаких шансов.

Здравствуйте, Владимир. Объясните пожалуйста, новичку( мне), что подразумевается под словом фон в Вашей фразе:

фон переменного тока( от сети), наводки, другие помехи?

Спасибо. Дмитрий.

[Корниенко В.А.]

Здравствуйте, Владимир. Объясните пожалуйста, новичку( мне), что подразумевается под словом фон в Вашей фразе:

фон переменного тока( от сети), наводки, другие помехи?

Спасибо. Дмитрий.





У этого усилителя очень низкое входное сопротивление, приблизительно 2 кОм. Все наводки, помехи и т.д. на межблочный соединительный кабель шунтируются этим сопротивлением. Для наводок и помех 2 кОм как бы очень большая нагрузка, поэтому межблочник можно использовать неэкранированый, например, "Kimber PBJ" (это косичка, сплетенная в 3 проводника). От этого звук только улучшится, и проблем точно никаких не будет.

С уважением, Владимир.

[Гость fransuz]

Володя, я померил напряжения. При сетевом 230 вольт переменное на вторичке 30,7 в., после моста и фильтра (один на два канала) - +40 в. (в отсутствие сигнала). Насчет выходных транзисторов - могу сказать, что они очень выносливые :smile: . Проверено. Дело в том, что я сначала подключил питание наоборот - по привычке на землю подал "-", включил, попытался выставить половину напряжения питания, но тут что-то "запахло жареным". Раскалился резистор 39 ом в одном канале, накрылся ГТ404. Поменял транзистор, проверил все остальные, включил питание как надо - и все заработало. Выставил режимы. Выходные почти не греются, правда, я слушаю усилитель на малой громкости - 1-2 ватт. Даже при плохой акустике звук радует.

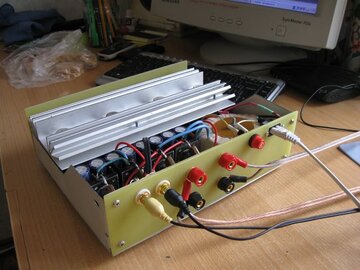

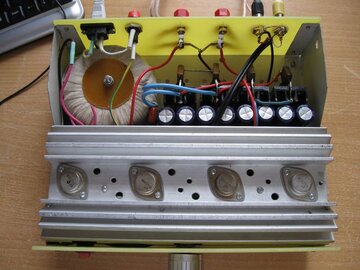

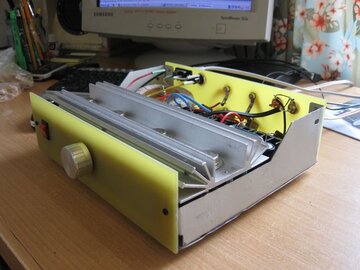

Выкладываю фото усилителя в "сыром" корпусе.



[Гость ddo]

Запас по радиаторам вызывает уважение.

[Корниенко В.А.]

В таком случае с питанием усилителя все в порядке.

В описании Вами допущена некоторая неточность.

напряжение вторички (без сигнала на входе) 38 вольт

Что и ввело меня в заблуждение. Более точно будет написано так

напряжение питания (без сигнала на входе) 38 вольт.

С уважением Владимир.



ПС. Интересная получилась конструкция. :smile:

[Гость kickstarter]

Вопрос спецам: если на выходники ставить гт905, то какой номинал резистора на эмиттере нужен?

[Гость kickstarter]

Господа, помогайте! Собрал блок питания, после выпрямления выдаёт 42 В, по переменке 31 В.

По-моему многовато, или нет?

[Гость Дмитрий (ddo)]

Господа, помогайте! Собрал блок питания, после выпрямления выдаёт 42 В, по переменке 31 В.

По-моему многовато, или нет?

Нормально. Полтора вольта ещё не хватает. Или вольтметр врёт.
