Сундук со схемами: УНЧ на Германевых транзисторах

[michaelgrey]

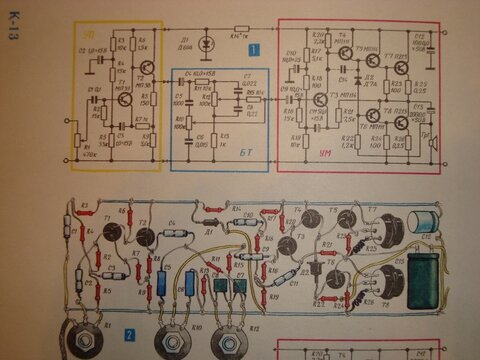

Это усилитель из этой брошюры: МРБ-1060. Радиолюбители - сельскому клубу. Васильев В.А., 1983

Усилитель НЧ мощностью до 15 Вт.

[Гость den71]

МП111,МП114-вот оказывается какие еще тр-ры есть!

Изменено 15 Мая, 2011 в 23:17 пользователем den71

[TANk]

МП111,МП114-вот оказывается какие еще тр-ры есть

Здесь они офтопик, ибо это кремниевые транзисторы :smile:

[Гость den71]

Здесь они офтопик, ибо это кремниевые транзисторы :smile:

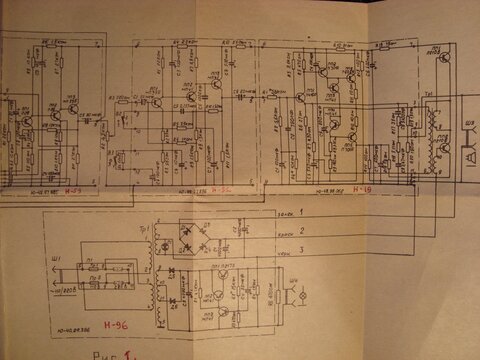

Упс!Тогда вот это-античный усилитель "ЛОМО"

[Гость mikesp]

Германиевые усилители имеют намного лучший звук чем обычные, и назад хода практически нет.

Не уверен в электрических параметрах, да и у ламповых они хуже как правило чем у транзисторных ус.

Однако я вспоминаю звук советских "Вега-101-стерео" или "Аккорд-001-стерео", или даже "Аккорд-201",

то почему-то они звучали теплее, естественней. :smile:

[Гость Илюха]

Здравствуйте уважаемые радиолюбители! Я вот тоже вспомнил что у меня в ящичке лежит 2-3кг германиевых транзисторв, вот тоже стало интересно что-нибудь замастырить на них. Нашел схему винтажного усилка GRUNDIG SV40, даю ссылки на SV40 и SV80, только мануал на обейх страницах только для SV40 но как я понял они отличаются лишь тем что у SV40 по одному выходнику на плече а у SV80 по два, соответственно он просто мощнее.Транзисторы BC107G правда кажется кремниевые, а вот выходнички германий AD166.

http:/ /www.stef.free.fr/hifi/pages/GrundigSV80.html (между касыми надо убрать пробел, я его поставил потому-что по другому сообщения не отправлялось, наверное из-за того что я новенький и ссылки для новеньких запрещены)

http:/ /www.stef.free.fr/hifi/pages/GrundigSV40.html



Ссылка на мануал внизу страницы, только он скачивался у меня целый день, хотя весит всего 13мБ, но все-же скачался, не знаю почему так. Кто что думает? Достойная конструкция для повторения? Может кто слушал тако? Встречал объявления о продаже SV80 у нас в России за 15 тысяч кажется продавался.



Запрещены только прямые ссылки на сторонний ресурс, они могут быть узказаны через пробел _WWW итд...

Изменено 4 Декабря, 2011 в 09:14 пользователем mastersound

[andrew_spb]

Германиевые усилители имеют намного лучший звук чем обычные, и назад хода практически нет.

Не уверен в электрических параметрах, да и у ламповых они хуже как правило чем у транзисторных ус.

Однако я вспоминаю звук советских "Вега-101-стерео" или "Аккорд-001-стерео", или даже "Аккорд-201",

то почему-то они звучали теплее, естественней. :smile:

Ну у нас раньше и уши были неиспорченные... а кроме того, аккорды, даже 201, имели очень хорошую чувствительную акустику на базе ШП головок с бумажными дифф и за "супер бум" тогда особо не гонялись.... Да и душа у всех БЫЛА.... Но и объективно - тембр и спектр у GE - другие



Добавлено после раздумий:

http:/ /www.stef.free.fr/hifi/pages/GrundigSV40.html

Ссылка на мануал внизу страницы, только он скачивался у меня целый день, хотя весит всего 13мБ, но все-же скачался, не знаю почему так. Кто что думает? Достойная конструкция для повторения? Может кто слушал тако?

Сервер медленный да. А так вот пример модульной конструкции расширяемой(надо - ставим транс мощнее и два Т в плечо) Развитая коммутация, хорошо вентилируемый монтаж и корпус с деревом... Звучит получше Аккорда - но за счет хороших емкостей. Я тут старый Аккорд перекомпоновал, выкинул вертушку, емкости сменил, радиаторы развернул - играет собака хорошо даже на "резиновую" акустику...

Там кстати, показана похожая работа, еще и переключатели почистили. Я просто на галетный заменил

Вот еще - посмотрел его схемотехнику - среди всего прочего интересно, что Аккорд - мало того что "цельнотянут" похоже, так еще и аккордовский транс имеет возможность работы с 2х полярным питанием, если надо, а схемотехника Аккорда - упрощена.

Изменено 3 Декабря, 2011 в 16:24 пользователем andrew_spb

[Гость Илюха]

А вот еще раритеты, только схем нема

http:/ /www.stef.free.fr/hifi/pages/KontactC7.html (пробел между косыми убрать)

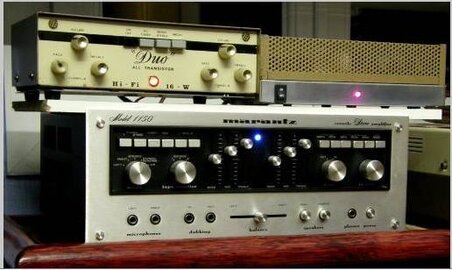

особенно раритетно выглядит этот

http:/ /www.stef.free.fr/hifi/pages/DuoHiFi16W.html

В общем сами смотрите, это отсюда, мож еще кто чего полезног-интересного найдет, там не только германиевые.

http:/ /www.stef.free.fr/hifi/

А схему на GRUNDIG этот я два дня искал, сосвем случайно наткнулся на этот сайт.

Щас по мотивам грюндига набросал пред на МП39Б, я так понимаю из маломощных лучше всего их использовать? Есть еще П416 МП40,41 и т.д.

Услилитель буду делать полным, но с кнопочкой обхода регулятора тебра.

Вспомнил что есть два риритетных транса от активной акустики советской 25тра-та-та, вот их и использую, там еще есть обмотка 6,3В для питания сигнальной лампочки включения.На моем усилители именно они и будет, никаких светодиодов и корпус разумеется деревянный. :smile:

Еще где-та валялись мощные германиевые диоды, надо порыскать, во будет весч :smile: хотя может их мощности и не хватит, тогда вместо них будут германиевые транзисторы.

[andrew_spb]

Спасибо! Классные ссылочки...

А уж усилок напоминает наш Электрон-20....

[Гость endy]

Вот еще интересная схема. Чисто германиевая.

Моя первая схема УНЧ, даже была установлена в корпус, но выходники грелись не по детски, на каждый транзистор был радиатор более 500сМ2.

[Ubiks]

на первые каскады П27, П27А,П28 (малошумяшии) _https://radioelectronic.tk/tranzistor-p27p27ap28/

А выход ГТ701А _https://radioelectronic.tk/tag/tranzistor-gt701a/

[Гость Илюха]

А какие еще из П,МП,ГТ из маломощных малошумящие? А то у меня вышеперечисленных нема, есть много МП37,МП42,П416,ГТ321, что-нибудь из них пойдет? Щас наверное справочник качну, сам погляжу, но если не затруднит дайте советик люди опытные. :smile:

Вопрос впринципи отпал, справочник поглядел, будут пробовать все что есть, а там видно будет!

Изменено 5 Декабря, 2011 в 21:38 пользователем Илюха
