TDA7294 - вопросы по сборке и налаживанию

[alex.co]

Пссссс это скорее шум встроенной карты в ноут.У меня шипит.

[Гость al1fe]

Просто, наверное, в большинстве схем предполагается что перед усилителем будет стоять кроссовер, с соответствующими регулировками.

[Гость dmitry888]

Заранее напоминаю - начинающий , поэтому и вопросы такие :smile: -



начал тут ваять сабж на 7294 по схеме аудиокиллера (https://www.electroclub.info/invest/tda7294/invert_7293-4_mini.htm) с Т образной ось ...

С трансом похоже маху дал - 200ВТ вторичка 2х19в 1.3мм провод . из запасов - ничего путнее не попалось :smile:

(попался вернее один 100вт 35 в провод 0.65 - стал разбирать для замены вторички - а он СВАРЕННЫЙ сваркой под жестянкой LOOL - выкинул )

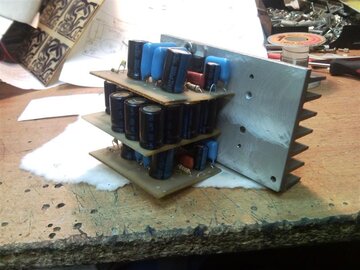

скачал , вывел на пленку , оттравил, порезал , спаял - попробовал включить - сразу вопросы - на фотке радитор , планировал пассивное охлаждение + подключаемый вентилятор на термисторе -

выяснилось что два камня прогревают этот радиатор на холостом ходу... минут за 10 :smile: включал звук мин на 5 - рука еле терпит на радиаторе .

возбуда нет , ток покоя не мерял пока , не было времени. Вопрос - КАКОЙ тогда должен быть радиатор для нее ???





у меня в S70 родные усилки еле теплые при 30мин на 0дб ... Подскажите -куда копать - пока только вижу выход отфрезеровать посадочное под вентилятор в радиаторе и дать поток постоянный на ребра.. но как-то не алдово... :smile:



плотно мечталось все упаковать тк в перспективе еще индикатор пиков и моторизованный регуль на ШД с самообучаемым ИК туда же планирую... как раз места остается...





и в догонку еще - какое входной уровень сигнала должен быть ??? я подавал с айпода - S70 на таком уровне в 0дб спокойно качают - TDA7294 - пока по ощушениям в половину от этого... точнее не мерял - не было времени и колонок нормальных чтоб проверить ...



и еще вопрос (в кучу как-то но незнаю куда написать ) скачал спринт5.0 - до этого видел только 2.0 и 100лет прошло - программа какая-то мутная , но фиг с ним - на вкус и цвет... - проблема - при выводе на печать у меня грэйскале все выводит и на принтер и на виртуал (вывожу обычно в eps )...пришлось потом ручками править выходной файл ... все таки P-CAD недаром дефакто стандарт...имхо :smile: !

[Гость rubenlukin]

выяснилось что два камня прогревают этот радиатор на холостом ходу... минут за 10 :smile: включал звук мин на 5 - рука еле терпит на радиаторе .

возбуда нет , ток покоя не мерял пока , не было времени. Вопрос - КАКОЙ тогда должен быть радиатор для нее ???

Ток мерить в первую очередь!



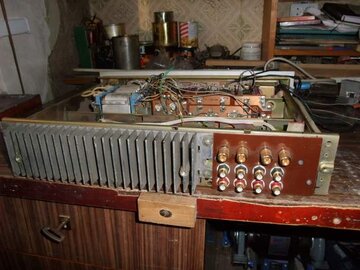

У меня два канала на штатном радиаторе "Радиотехника У101" без сигнала грелись еле-еле, на приличной громкости (меня хватило минут на 20, потом выключил) -- сильнее, но руку держать можно. Радиатор визуально чуть больше Вашего. Проверяйте ток, монтаж.



[Гость dmitry888]

Ток мерить в первую очередь!

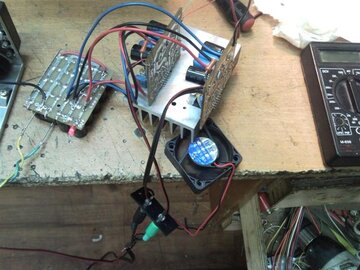

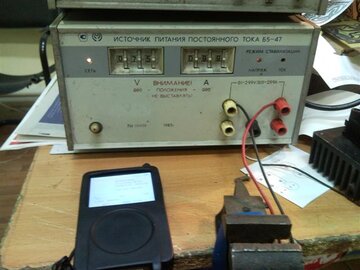

Ток померял - все в норме. вот такой маленький кулер решил все проблемы -

похоже все срастается :smile: на 7.5 вольта кулер влегкую остудил и практически заморозил радиатор ...

на днях соберу в кучу, буду обкатыват всборе. решил все-таки дополнительный кулер поставить на радиатор - хуже не будет...

[Гость dmitry888]

поменял радиатор, дополнительный кулер не понадобился - собрал, обкатал - все мерзнет на средней громкости. ВЖ4 который я использовал идеально подошел тк имеет еще 2 запасные обмотки по 17в я пустил одну на штатный кулер через один полупериод - 8в . Немного послушал... ГМ... неоднозначно. Вроде да, а так нет :smile: Гармоник мало на слух ...пока сигнал ммм скажем простой-вроде чистенько и резвенько , как только идет часть композиции со сложным сигналом - как-то мажется все...

Да, и низов вообще нет , куда подевались??? Пришлось выкручивать эквалайзером на айподе. После этого низы пошли на ура... Богатые , сочные. - Но похоже намутил чего-то со входом. без эквалайзера - средние прут как танки под курском ;( . Тот же источник подключаю напрямую к S70 - все ровненько по ачх...



ps - питание получилось 25.4в под нагрузкой больше 25.3 не падает. Кондеры 2х10 000 в сумме. Какие могут быть грабли?



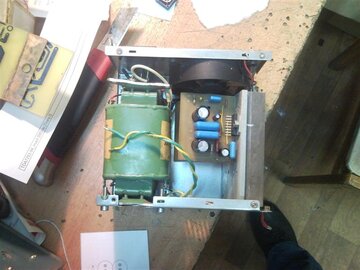

так вот получилось в итоге.



[Гость maxxxer]

Возник вопрос, по поводу самой микрухи, у мну в магазе продаются TDA7294 TDA7294S и TDA7294V цены на них сильно розняться почти в два раза, в чем отличие? Не усмотрел в даташите...

[Гость bhim]

7294S можно подключить параллельно, остальные не знаю ))))

[Гость cbat]

Возник вопрос, по поводу самой микрухи, у мну в магазе продаются TDA7294 TDA7294S и TDA7294V цены на них сильно розняться почти в два раза, в чем отличие? Не усмотрел в даташите...

ХЗ, на оф.сайте STM всего 2 варианта TDA7294HS и TDA7294V (разница расположении выводов, установка корпуса при монтаже горизонтальная и вертикальная, соответственно), про S нам поведал камрад bhim.

[Гость firstact]

Подскажите пойдут ли диоды Д242 для выпрямительного моста для одной TDA 7294?

Вроде 100в\10А,но все равно хочу услышать мнение старшых! :smile:

Даташит.pdf

Изменено 12 Марта, 2010 в 07:17 пользователем firstact

[Гость rubenlukin]

Подскажите пойдут ли диоды Д242 для выпрямительного моста для одной TDA 7294?

Подойдут, но лучше применить ультрафасты. Хотя бы для очистки совести :smile:

[Гость firstact]

Подойдут, но лучше применить ультрафасты. Хотя бы для очистки совести :smile:



На данный момент есть только эти,а ультрафасты покупать надо,а с этим определенные трудности,так что выбора нет!
