6Н23П+КТ602Б. Лампово-транзисторный усилитель НЧ для стерео-телефонов

Рекомендованные сообщения

Гость ddo
Иногда тоже накатывает мысль попробовать снова, но на другой элементной базе ( к примеру 6Н16Б на входе, ..........

Поиспытывал все доступные лампочки. Если только поменять 6Н2П на 6Н1П. Но она гадость столько тока в накал кушает. Какое то время с ней слушал. Кончилось печально - выгорел накальный транс. Пришлось ставит новый и помощнее, но к 1П возвращаться не хочется (А может блаж? Звук то у неё оч приличный).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость thekislota
Если только поменять 6Н2П на 6Н1П.

ddo попарился я с этими лампами, эксперементировал без всякого сеточного смещения. Вывод таков из восьми 6н2п заработала только одна с индексом -ЕВ но по сравнению с 6н23п (е88сс) звучит она намного тише и искажения появляются гораздо раньше чем с рекомендуемой 6н23п , а вот 6н1п работает не плохо но тоже с небольшой потерей усиления. Да и на счет звука каждая лампа звучит по разному и 6Н1П звуком меня порадовала , интересно как 6Н3П в этой схеме себя покажет, жаль что распиновка у нее другая :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddo
ddo попарился я с этими лампами, эксперементировал без всякого сеточного смещения. Вывод таков из восьми 6н2п заработала только одна с индексом -ЕВ но по сравнению с 6н23п (е88сс) звучит она намного тише и :smile:

Парились с катодными резами, или катод об землю и без ООС? Или катодный рез - литиком?

Все подходы и результаты сильно разные.



Сейчас как раз возвращаюсь к ИНУНу. Через полчасика рассчитываю ослушаться

Изменено пользователем ddo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость thekislota
Парились с катодными резами, или катод об землю и без ООС? Или катодный рез - литиком?

Катоды на землю через 430 Ом без кондеров.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddo
Катоды на землю через 430 Ом без кондеров.

Маловато 430 Ом. Больше 2 мА из лампы не вынуть. Значит падение на катодном резе 0,8 В. Смещение мало. Приличный перегруз, слабы басы. От ОС толку мало.

Выгоднее катод на землю накоротко, а в сетку батарейку плюсом.

Пойду включать и слушать. Интересно как хор резиков запоёт. Спараллелил по 7 штук килоомников. Получил 140 Ом. Будет 100 мА покоя, а на каждый транзистор по 25 мА покоя. И остаётся запасец на сигнал. Думаю, что бас улучшится (уйдёт рокот по сверхнизу).

Пошел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость thekislota
Маловато 430 Ом. Больше 2 мА из лампы не вынуть. Значит падение на катодном резе 0,8 В. Смещение мало. Приличный перегруз, слабы басы. От ОС толку мало.

Басов судя по измеренной АЧХ вполне хватает диаппазон по -0,5 Дб 12-36000 Гц. Напруга в катоде 0,12В.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddo
Басов судя по измеренной АЧХ вполне хватает диаппазон по -0,5 Дб 12-36000 Гц. Напруга в катоде 0,12В.

Ну вот эти 0,12В и есть смещение. Значит 0,24 В максимальная амплитуда входного сигнала. Непредсказуемый режим лампы при таком малом смещении. Ну и ток то через лампу 279 микроампер. Мало. Пусть бОльшая часть этого тока уйдёт в базу выходного транзистора. Пусть бета равна 100. В эмиттер и нагрузку сгоните 30 мА. Получается 28,8 милливатта мощности на 32-омных ушках.

Слушаю. Вроде бы бас поправился. Ушла перемодуляция из "бархатного" дикторского голоса. Басы рычат поменьше (но джиттер слышен, хоть и меньше заметен) Средние чуть поменьше. В общем завтра, после птичек приговор эксперименту.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость maxkur

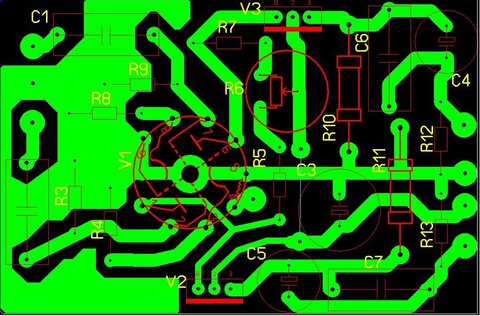

Доброго всем дня. Два года назад собирал эту схему ( 6н23п + транзисторы КТ805БМ по совету LabAT c конференции iXBT ). Делал для изодинамики ( ТДС-5 и ТДС-7 ). В общём нужную мощность для раскачки такого типа наушников без искажений этот усилок не давал и всё это безобразие без корпуса и с неубранным сетевым шумом ( делал на неоптимизированной печатке и правильной «землёй» не заморачивался ) валялось на шкафу. Пару дней назад послушал этот усилок с связке с 32-х омными Филипсами 895 и

«протащился» от звука. Единственный «минус» - сетевой шум, но это думаю поправимо.

И решил под эти наушники повторить сборку, только уже в метал.корпусе навесным монтажом и с топовыми конденсаторами Elna Silmic II на выходе.

Встал вопрос о правильном БП. Макет питал от ТАН-1 – 25В получал на LM317 с задержкой с одной обмотки, а накал 6.3В выпрямленный нестабилизированный с другой обмотки. Земли накала и анодного не соединял – вёл отдельно ( может это и есть причина шума ?). Сейчас заказал навить торик 24В 0,4А и 7,5В 1А – хочу и анодное и накал сделать стабилизированными. Вопрос, как делать «землю».

1 вариант – соединить земли анодного и накала сразу после диодных мостов.

2 вариант – земли анодного и накала вообще не соединять и вести отдельно.

Ваши мнения – какой вариант более правильный с точки зрения шумов и прочего…

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Накал стабилизирован и изолирован от всего.

См.п5.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость QSIG

Подскажите пожалуйста, а у этого усилителя напряжение питания можно увеличить вольт до 36? (только такой транс есть). КТ602 вроде до 120 В держит, лампе тоже наверное приятней от этого станет, транзистор на теплоотвод посадить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

можно и такое напряжение

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость QSIG

Спасибо. А ток через транзисторы не слишком большой будет? У него всего до 75 мА. Резистор в эмиттере наверное не следует увеличивать, выходное сопротивление увеличится. А если на транзисторы 25 В через стабилизатор подать? Или это уже огород получится?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
