Усилитель на Г807

Рекомендованные сообщения

Гость alexrft

Здравствуйте уважаемые форумчане. Можно ли собрать на лампах Г807 усилитель нормальным по качеству для дома с использованием трансформаторов от ТУ50 а так же вот такого транса. ?post-2032-1257688061_thumb.jpg Буду очень признателен за помощь начинающему

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Возможно все, главное - желание. В качесте выходного - я за вариант, предоставленый на фотографии, только секции необходимо будет скомутировать иначе - секции, намотаные проводом 0.38 соединить последовательно, получим первичную обмотку, а вторичку комутировать в зависимости он сопротивления нагрузки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Согласен!

При параллельном соединении вторичек получим 9К/8Ом

Который подойдёт для РР на 6П3С, Г-807 триодами

6П6С, 6Ф6С, 6П14П как триодами, так и пентодами.

Если скоммутировать вторичку: две обмотки параллельно и каждую "пару" последовательно, получим 2к3/8Ом для SE с триодами (пентодами в триодном включении) - 6С4С, 6П42С, 6П45С, 6П41С и пр. При этом необходимо собрать пластины с зазором.

Предположительно этот трансформатор от транзисторной техники. Надо померять индуктивность первички (секции последовательно) и необходимо испытать изоляцию (мегаомметром 500в). Если прошибёт - не жалейте. Лучше уж при испытаниии, чем в схеме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexrft

Испытание на изоляцию он прошел а вот померять индуктивность нечем. А у вас есть схемы с РР включением ламп?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur
Испытание на изоляцию он прошел а вот померять индуктивность нечем. А у вас есть схемы с РР включением ламп?

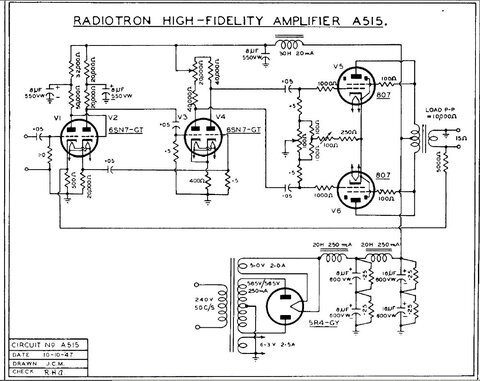

Например вот(классика жанра):


Аналог 6SN7 - 6Н8С

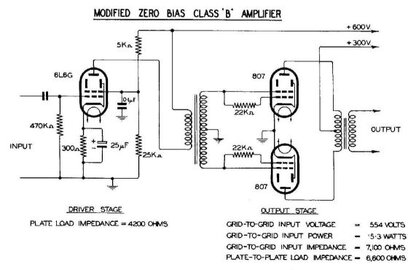

Для "гурманов":


И ещё:


Изменено пользователем avgur

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexrft

Думаю собрать по последней схеме. А это ничего то что анодный трансформатор у меня выдас 320 вольт а не 350 как указано на схеме? Или имеет смысл собрать удвоитель анодного. И еще интересует, а для чего там подстроечные резисторы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avgur
Думаю собрать по последней схеме. А это ничего то что анодный трансформатор у меня выдас 320 вольт а не 350 как указано на схеме? Или имеет смысл собрать удвоитель анодного. И еще интересует, а для чего там подстроечные резисторы?

Желательно поднять напряжение.Ток покоя выходных ламп Г-807 = 40 - 50 мА.Подстроечным резистором R9 добиваемся равенства амплитуд положительной и отрицательной полуволн.Подстроечный резистор в катоде 6Н8С нужен ,чтобы добиться в к.т. катода + 4В.

Изменено пользователем avgur

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Индуктивность измеряется так:

Подать от ЛАТРа или транса напряжение 10-50в, померять ток хх.

Индуктивность = напряжение : (314 *ток).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexrft

А на какие обмотки подать напряжение? ЛАТРа нет тоже, поэтому планирую подать напряжение 25 вольт от отдельного трансформатора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн
А на какие обмотки подать напряжение? ЛАТРа нет тоже, поэтому планирую подать напряжение 25 вольт от отдельного трансформатора.

Интересна для нас первичная, включённая секциями последовательно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexrft

Напряжение 25В. Ток ХХ 1мА. Получается индуктивность равна 0,07 ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн
Напряжение 25В. Ток ХХ 1мА. Получается индуктивность равна 0,07 ?

Эко лихо Вы делите Вольты на МилиАмперы....

79,6Гн!!! Что всегда есть гут. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
