Помогите с TDA7293!

[Dimonos]

Значит напряежение высокое для 4 Ом? Жаль. Тогда буду копить на Ланзар. Спасибо за наставление на путь истиный.

Не могли ли бы Вы об'яснить такую логику действий?

[andrew_spb]

Тогда буду копить на Ланзар.

А может пойти иным путем? Разберитесь с АС, прикиньте что вам нужно, попробуйте многополоску и отдельный саб (нч звено). Собственно высокого уровня звука и "высокой верности" можно достигать разными путями. И постройка единичного усилителя большой мощности - только один из них...

[Гость kapatejib]

Логика проста. Изначально проектировался ланзар. Но в связи с непредвиденными обстоятельствами на него нехватило денег. TDA ставились как временное решение. Так сказать до лучших времён. Но с напряжением я про.... ну ошибся короче.

По поводу саба... Ну не признаю я раздельные АС. Только широкополосники. Тем более АС досталась даром. Да и городить огород из разых усилителей в одной коробке как-то нехочется. Чем меньше плат, тем меньше мест для поломки.

Изменено 6 Апреля, 2014 в 12:14 пользователем kapatejib

[Dimonos]

Логика проста. Изначально проектировался ланзар....

Ну, да, когда знаешь все изначально, тогда все нормально. Только вот читая сообщения, об этом никак не догадаться. И прослеживается " в огороде бузина, в Киеве дядька", что то типа того.

Кстати выше говорилось, что акустика, та, что у Вас, что бы на ней не было написано, все равно мощностью 25 ватт. Долговременно выдержит ватт 50. Дальше начнет потиху дохнуть.

А Ланзар, при имеющемся питании на 4 ома - это 160 ватт. Так, что поосторожнее.

Удачи!

[Гость ub0baa]

привет всем.

имею TDA7293 на самодельной плате, схема аудиокиллера.

работает так: греется безмерно, на выходе - напряжение питания.

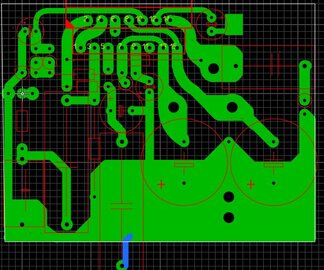

плату и фото микрухи прилагаю.

что может быть не так?

ПС: земли разделены резистором, кондёры С3+С4 установлены внизу платы, земля с ног 1+4 кинута перемычкой.

питаю трансом от "веги", 28В выпрямленного напряжения в плече



помогите, пожалуйста.

спасибо!

Изменено 5 Июня, 2015 в 21:42 пользователем ub0baa

[TANk]

Может в процессе приготовления ее случайно статикой шибануло?

Присутствие на выходе напряжения питания явно говорит либо о неисправности микросхемы, либо о каком то грубом косяке в монтаже. При монтаже на печатной плате, неоднократно проверенной, ошибиться трудно, так что остается только вариант с неисправностью м/с.

[Datagor]

на выходе - напряжение питания

Трындец микросхеме. :smile:

Дмитрий, я вам очень рекомендую применить проверенную печатку Игоря Рогова (Аудиокиллер). Проверять вашу ПП сейчас нет возможности, и честно говоря, желания.

[Dimonos]

Бросается в глаза, что на пеатке большие электролиты соеденены между собой плюсами.

Вы, что, так и запаяли?

[Гость ub0baa]

Нет, электролиты запаяны как надо, просто в спринте не крутил их.

А микросхема не похожа на поддельную?

Если нет, то ессно печатку использую готовую

[Ser.Balashoff]

Фланец корпуса микросхемы соединен внутри с отрицательным полюсом питания. Если радиатор, на котором укреплена микросхема, заземлить, то микросхема будет себя вести, вот так как описано.

[uvk15]

Здравствуйте, уважаемые. Давно собирался собрать усилитель на 7293, даже микросхемы купил, но всё как-то руки не доходили. А тут на али увидел подобный, уже собранный и дешево... Приобрел. Работает, но заявленную мощность не выдает. На нагрузке 8 ом и питании 35 В всего 25 Вт. По даташиту в таком режиме должно быть 60. Что это - микра фуфлыжная или со схемой что-то не так? Схема к изделию не прилагалась, срисовать ещё не успел. Да, и ещё один признак - при увеличении сигнала ограничение синусоиды происходит с одной стороны, со стороны положительной полуволны. Видимо дешевизна того стоит, и чипы придется таки менять. Как думаете?

[Lexter]

... и питании 35 В ...

Однополярное питание? Тогда максимальная мощность = (35/2+0.707)^2/8 = 20 Вт.
