shursh

Ламповый электрофон Молодежный, Юбилейный, Юность

Рекомендованные сообщения

Гость duh sveta
сделал все как рекомендовал Tank - звука нет. + один ньюанс отсутствует на схеме- это соединяющий резистор 3ю и 5ю ножки 6п14п ...я пробовал и с ним и отключать его..одно и тоже... обидно =\



вот схему можно глянуть здесь



https:// www. rw6ase. -мы не распространяем ссылки на [народ.ру]-/ju/junost/junost301.html (вместе , без пробелов- просто не хотел сайт почемуто оправлять сообщение)



ктонибудь-помогите плз...



начал ставить все обратно- смотрел по схеме которой собирал- и кажется там есть разногласия с оригинальной схемой "Юности", сейчас просто уставший, не могу думать...но собрал обратно играет...



есть вопрос- каким образом еще можно запитать электролитами низковольтными- мне в первую очередь понравилась схема Танка изаа их присутствия. - поскольку я слушал такой усилитель и мне очень нравилось что емкостью хорошей можно было выровнять тональный баланс .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость duh sveta

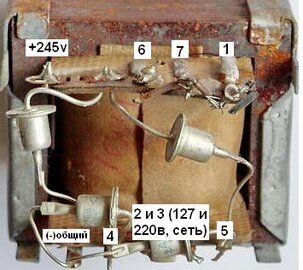

сделал на одной лампе усилитель на элементной основе "Юности" по схеме(на рисунке -справа) -звук получил(можно пару секунд послушать) ,но трансформатор ужасно греется и гудит....что делать. другой трансформатор нужен или можно чтото в схеме исправить чтобы не гудел... заранее спасибо. это моя мечта -усилитель на одной лампе 6п14п...


Изменено пользователем duh sveta

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mihail

Достался "на халяву" электрофон юность 301. Использую его как усилитель для прослушивания музыки. Но при увеличении громкости появляется "стрекот", по-моему. возбуждается. Не посоветуете, как от него избавиться. Заранее благодарен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В сообщении №2 схема.

Перед тем как начинать паять проверить схему на соответствие. Могут быть нюансы и рационализаторские усовершенствования.

Для начала надо попробовать найти и поменять лампы. 6Н2П и 6П14П найти не проблема, тем боле в вашем городе.

Заменить резистор регулятор громкости.

Со второго вывода лампы 6Н2П (вход усилителя) на землю повесить резистор номиналом 100-300кОм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mihail

Александр, спасибо за быстрый ответ.

Схему проверил, вроде бы никто в ней не ковырялся. Заменен провод сетевой, нет переключателя напряжений сети (заглушки), видимо утеряна.

Динамики новые совершенно, да и сам усилитель в хорошем состоянии. Лампы почти новые, регулятор громкости не шуршит. В чем причина "пения" не пойму.

Вход использую от пъезодатчика, сигнал подаю на R1. На малой громкости все нормально, как только увеличиваю сигнал, появляется "стрекот" и даже если уменьшаю громкость, не исчезает до выключения усилителя. Даже не пойму, что поет...

С уважением, Михаил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Резистор на 47-300 кОм номиналом со второй ножки панелки 6н2П на землю.

Попробуйте увеличить емкость конденсаторов по питанию. припаяв в параллель имеющимся еще микрофарад по 50-100.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mihail

Спасибо, Александр. Обязательно попробую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zan

для аппаратов такой древности- характерно усыхание электролитов....аппарат моего детства....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mihail

А для неполадок с выходником не характерны подобные "выкрутасы"?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость rubenlukin
А для неполадок с выходником не характерны подобные "выкрутасы"?
Это легко проверить (как и любой звуковой или силовой транс, насчёт ВЧ не знаю).



К выводам любой обмотки добавляем неонку, а потом последовательно две АА, ААА, Крону -- неважно. При подключении / отключении этого постоянного напряженя если неонка вспыхивает (и Вас немножко бьёт током, если вы параллельно с неонкой) -- обмотка целая.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mihail

Наконец разобрался в чем дело:

1. Разболтался один из конденсаторов в блоке питания. Открутился от шасси, контакта с землей стабильного не было.

2. Отвалилась пайка земли у выходного трансформатора.



Думаю, что это еще не все. Буду тщательно просматривать пайку всех деталей.

Спасибо за советы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Дмитрий (ddo)

Вот и у меня точно такая же штуковина лежит. Бывший "Молодёжный" И есть клон выходного трансформатора. И ест зуд сотворить на всём этом ушник (само собой на новом самопальном шасси, с типа электронно дросселированным "диетическим питанием"). И два года в голове оно всё пока не складывается. А главное, что не складывается - как выходники (без перемотки) отреагируют на то, что нагрузка упала раза в 4 , в 5?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
