Защита акустики на upc1237


Рекомендованные сообщения

  • 1 year later...
  • Ответы 35
  • Created
  • Последний ответ

Top Posters In This Topic

Давно читал о этой микросхеме, но напряжение питания - :smile: ПОЧЕМУ? почему такая, относительно, невысокая верхняя граница (25…60 В)? Чем прикажете защитить усилитель на 500 ватт с напряжением питания ±95В? Как я понимаю эта микросхема разрабатывалась для мощных, студийных усилителей класса АВ, но мощный усь и питание в 60 вольт... как-то не клеится. Может кто-то видел/знает схемку для "полноценной" защиты усилителя (щелчок при вкл. выкл., перепад напряжения, КЗ, перегрузка и прочее) с таким питанием, буду очень благодарен если кто поделится :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Давно читал о этой микросхеме, но напряжение питания - :smile: ПОЧЕМУ? почему такая, относительно, невысокая верхняя граница (25…60 В)? Чем прикажете защитить усилитель на 500 ватт с напряжением питания ±95В? Как я понимаю эта микросхема разрабатывалась для мощных, студийных усилителей класса АВ, но мощный усь и питание в 60 вольт... как-то не клеится.

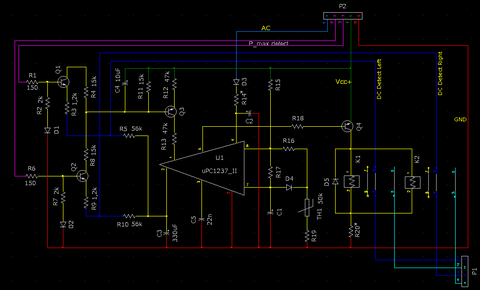

Клеится Но лучше отдельное питание которое выбирается от реле.Но можно и от общего питания.Вариант реализации




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...
Клеится Но лучше отдельное питание которое выбирается от реле.Но можно и от общего питания.Вариант реализации

Отлично! Спасибо за схемы, я вижу у вас даже ПП есть, поделитесь *.lay ? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 4 years later...

Доброго времени суток ув. форумчане

прикупил себе вот такую платку усилителя с китая:

YJ New 700W 4ohm Mono IRAUD350 IRS2092 IRFB23N15D+speaker protection



в ней на выходе стоит защита на сабжевой микрухе, вынесла весь моск, не могу понять как заставить её не срабатывать лишний раз



очень часто бывает, что усилок запустился, на выходе постоянки нет а реле микруха не замыкает,

работает она от случайного поворота звезд в нашей галактике.

причем имеется 2 платы и обе себя так ведут,



помогите правильно настроить её работу, с какой стороны к ней подойти?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

reystlin



Очень странный запрос к вас получился :smile:

Для ответа как минимум нужна схема вашей платы. Откуда мы можем знать, что там накрутили китайцы на этой плате.



Сравнивайте с даташитом, перерисовывайте схему с платы и т.п. Чтоб был материал для анализа. :cool:

Что-куда вы подключаете на этой плате нам тоже не известно, как не известна и схема правильного подключения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Микросхема стоящая. При наличии микросхемы есть резон собрать устройство защиты на ней.

Надеюсь, перед созданием запроса вы ознакомились с материалами на портале.

Подробная информация по включению специализированных микросхем защиты акустических систем:

uPC1237, NTE7100 - универсальное устройство защиты акустических систем

TA7317P – микросхема для устройств защиты акустических систем

Умощнение схемы защиты, подключение к мостовому УМЗЧ:

Полный усилитель на микросхемах. Часть 3. Устройство защиты акустических систем. Схема соединений функциональных блоков усилителя

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

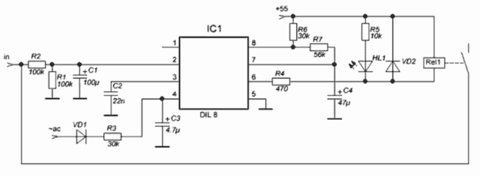

1) Резистор R6 слишком большой. Он всегда не более 20К. Ориентировочное значение при указанном напряжении питания 16...18 кОм. Поставьте подстроечник и покрутите.



2) R3 - увеличьте до 36...38К.



3) R1, R2 - тут сильное отличие от даташита. Возможно ошибка срисовки? Разве у вас контролируется только 1 канал усилителя?

В любом случает резистора R1 на землю вообще быть не должно. А номинал резистора R2 следует уменьшить вдвое. С1 = 330 мкФ.



Посмотрите также, какое реле применено? Ток срабатывания, ток удержания? Встроенный драйвер чипа тянет до 80мА. Убедитесь, что нет превышения.



Удачного запуска! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Клеится Но лучше отдельное питание которое выбирается от реле.Но можно и от общего питания.Вариант реализации

а какие транзисторы применены в данном случае, и что за элемент TH1? попробую повторить схемку

Изменено пользователем sisjan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

to Datagor

это плата моноусилителя для саба, там один канал, номиналы срисовал верно, они на плате подписаны, реле JQX-15F 024-1H1, 24В и 37мА судя по даташиту, __https://cdn.sparkfun.com/datasheets/Components/General/Relay.JQX-15F.pdf

изменения предложенные вами опробую на днях, спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
