Фотоатлас - распознаватель радиодеталей

[Гость alx25v]

__https://qrx.-мы не распространяем ссылки на [народ.ру]-/book/at/6.1.htm

"Внимание. В схемах ИБП могут встречаться резисторы, маркировка которых отличается от стандартной. Такие резисторы либо вообще не имеют маркировки, либо промаркированы одним черным кольцом.

Сопротивление таких резисторов составляют малые доли Ома и они фактически являются резисторами с почти нулевым сопротивлением.

Данные резисторы устанавливаются в некоторых ИБП на наиболее ответственных участках схемы и, по существу, выполняют функцию плавких предохранителей.

При превышении током, протекающем через эти резисторы, допустимой величины, резистор перегорает (состояние обрыва) и предохраняет элементы схемы от выхода из строя.

В зарубежной литературе такие резисторы известны под названием SAFETY RESISTORS (защитные резисторы)."

Встречал на старых матерях по питанию клавы.

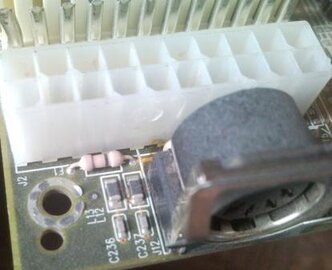

Вот мать откопал:

Изменено 1 Октября, 2012 в 06:08 пользователем alx25v

[logvoleg]

по существу, выполняют функцию плавких предохранителей.

Согласен. Но если

На четырех маленьких платках их было немеренно !

Вряд ли SAFETY RESISTORS... Хотя все может быть.

[andrew_spb]

вот я про разрывные резисторы тоже в курсе, но представить себе плату заполненную предохранителями в таком количестве - у меня фантазии не хватает... :smile:

[picap]

Вскрытие показало что.....-----пациент умер во время вскрытия !!! :smile:

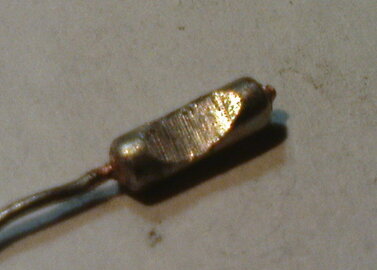

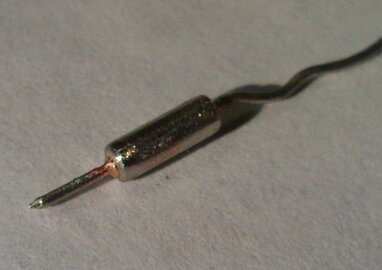

Деталь называется DURILKA METALAMENTO :smile: (Итал.) и представляет собой металлический цилиндрик ∅ 2мм с приваренными к нему (типа контактной сваркой ) двумя выводами .

Цилиндрик магнитом берется.Стружка к магниту прилипает !

Скорее всего это так называемый резистор нулевого сопротивления.Хотя- для чего он ???

Понаделывают отверстий лишних в платах, а после лепят их куда не попадя !! :smile:

Единственное разумное им применение- это использование в качестве перемычки,когда снизу идут дорожки , а плата односторонне фольгирована.Ну и типа улучшает внешний вид платы. :smile:

Изменено 1 Октября, 2012 в 16:52 пользователем picap

[metrolog]

Все понятно: это анизотропный гармонизатор тока :smile:

Изменено 1 Октября, 2012 в 17:12 пользователем metrolog

[logvoleg]

Все понятно: это анизотропный гармонизатор тока :smile:

Не не не... гармонизатор тока это уже к алхимикам!

А вот что за элемент не понятно. Предохранительный резистор не должен магнитится и магнитить. Там же керамика с напылением. Так же как и фильтрующий дроссель впрочем.

Перемычки обычно проще делают. Не через магнитный элемент.

Затейливая штучка!

Изменено 1 Октября, 2012 в 17:21 пользователем logvoleg

[metrolog]

Не не не... гармонизатор тока это уже к алхимикам!

Ну вот...

И поприкалываться нельзя... :smile:

Выпаял сегодня из итальянского НЛО такие вот детали. Звонится тестером, как перемычка--0 Ом !

Название элемента следует из назначения этого самого НЛО. На что похоже?

Изменено 1 Октября, 2012 в 17:52 пользователем metrolog

[andrew_spb]

Деталюха - охренеть... а платы хоть какое назначение имели, неясно? А то точно "гармонизатор тока..." или "спрямитель верхнего синуса..."

[metrolog]

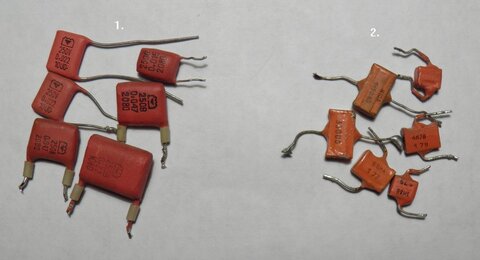

Народ, подскажите, что за конденсаторы?

Куда их можно ставить, или сразу в помойку?

В этих вопросах я полный ноль.

Изменено 1 Октября, 2012 в 19:06 пользователем metrolog

[andrew_spb]

Керамические. Ставить на блокировки питания например. НО НЕ ЗВУК!

Изменено 1 Октября, 2012 в 19:08 пользователем andrew_spb

[metrolog]

Керамические. Ставить на блокировки питания например. НО НЕ ЗВУК!

Андрей, спасибо.

[picap]

Деталюха - охренеть... а платы хоть какое назначение имели, неясно? А то точно "гармонизатор тока..." или "спрямитель верхнего синуса..."

Это были вышедшие из строя преобразователи тока 0-5А в ток 4-20мА итальянского производства (используются в КИПиА ) На платах еще стояли операционники LM358 и триггеры им.Шмидта MM74HC14N

Так что- согласен с предыдущим оратором---все таки гармонизатор ТОКА !

Как пела София Ротару----ТОКА,ТОКА,ТОКАааа---ЭТОГО МАЛО !!! :smile:

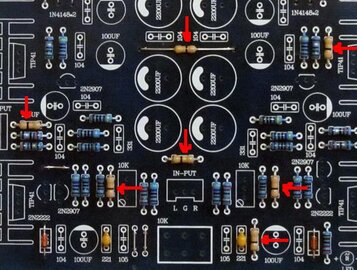

Я тут параллельно собираю наушниковый усилитель сэра Джона Линсли Худа так вот на Е-бее (простите за мат) такие вот наборы продают и там вот такие гармонизаторы тока стоят! :smile: А я то, дурак,перемычки повпаевал........ :smile: :smile:

Изменено 1 Октября, 2012 в 19:30 пользователем picap
