Не знал. 6П31С меньше и менее мощная по сравнению 6П13С, у первой лампы анод не такой высокий. Размеры не оценить и геттер не характерный для 6П31С, там всегда бы высокотемпературный как у 6С19П. Чашечка с барием и напыления нет.

Ссылка на комментарий
Поделиться на другие сайты

Доброго времени суток !

Попалась мне вчера одна Noname лампа.

Может быть кто нибудь из форумчан знает ее настоящее имя .........



Да это лампа 6П31С выходной лучевой тетрод предназначалась для работы в выходных каскадах строчной развертки телевизоров.

На фото с права для сравнения 6П13С.


Ссылка на комментарий
Поделиться на другие сайты

Спасибо всем, кто откликнулся за наводку.

Проработал версию 6П13С и 6П31С и пришел к выводу, что это все таки 6П13С!

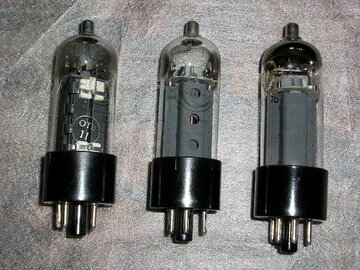

Погуглив, выяснилось, что их было три модификации. У меня такая как посредине. (см.фото)

Затем взял немного смазки на палец, потер длампу..... :smile:

Нет ! Джин не вылез !

Но, проявилось изображение надписи. (В ходе сложных манипуляций со светом, углом отражения света) Разглядел таки ! 6П13С 12-67


Ссылка на комментарий
Поделиться на другие сайты

ни кто не знает что это? - в нете нашол инфу -(вроде кенотрон но некальной обмотки то нет!)???

Недавно разобрал прибор ночного виденья 65-г. выпуска там обнаружил эту вещицу :smile:

Ссылка на комментарий
Поделиться на другие сайты

post-965-1327574436_thumb.jpg - понятно, что электролитический конденсатор, на плате обозначался С, напряжение 2,5 В, но номинал? 561 чего? В поиске такой системы обозначения не нашел.


Ссылка на комментарий
Поделиться на другие сайты

Вот такое вот интересное железо! Для чего? Силовой можно из такого? Набор 50 мм!!! Две отдельные катушки на центральный сердечник


Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

Спасибо за показ радиодеталей с которыми росли , учились познавать азы радио.Стало на душе приятно.Окунулся в старое доброе время.
