Интересный конденсатор попался.

Зачем ему столько ног, и как его включать в схему?



на нем же написано 1+ а 5-, остальные лапы для более жесткого крепления к ПП

сам такими пользуюсь



Сдвоенных электролитов у буржуев вроде бы не было.

сдвоенных полно Elwa например польская Изменено 11 Апреля, 2011 в 11:05 пользователем leopold

[TANk]

Зачем ему столько ног, и как его включать в схему?

2 ноги чтобы подключать в схему, остальные для устойчивости.

Конденсаторы очень хорошие по качеству. ВС - бывшие Филипс.

https://datagor.ru/uploads/posts/2010-07/1278270576_ris04.jpg

Тоже использую где только можно. Жалко заканчиваются уже :smile:

Тут тоже они, только оклеены черным Оракалом, чтобы из цветовой гаммы не выбивались.

https://forum.datagor.ru/index.php?act=atta...st&id=14202

https://forum.datagor.ru/index.php?act=atta...st&id=12667

[Гость akl123]

Друзья! Спасибо за помощь!

Сегодня разбираясь в вековых наслоениях нашел заветную коробочку с раритетами_

транзистор П3А 1958 года и П5Д 1962 года.

Рядом с П5Д современный транзистор, для сравнения

Полюбуйтесь, какие красавцы :smile:

[Ubiks]

Я, будучи в 5 классе собирал - изготавливал магнитофон по журналу "Радио" по-моему, 1962-3 год и выпросил у матери денег опупительную сумму и купил три транзистора П5В. Общем все соседи и родственники (и их предприятия мне помогали) почти полтора года помогали и был построен магнитофон. Плёнка "тип 2" 100 метров на наушники это примерно серьёзное радио дело меня подтолкнуло заниматься и досигпор.

[Гость jank5]

Модуль СВЧ 1ГИ01/01-1 применяется для работы на фиксированных частотах в диапазоне 500-570 МГц в качестве автогенератора импульсного режима с анодной модуляцией. Выходная импульсная мощность не менее 3 кВт.



[Ubiks]

Господа! Нашел – 822ЦНР2А-3-2 08.89 и хотелос-бы по больше узнать. Вроде набор резисторов. Если нужна фотография можем и сфотать.

Изменено 4 Июля, 2011 в 19:04 пользователем Гарри

[Гость alchedat]

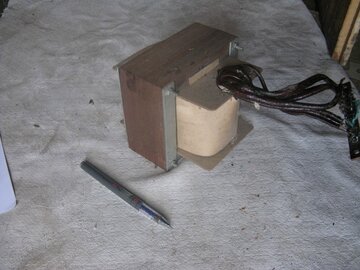

Прошу помочь опознать вот этот трансформатор. Размеры: высота112мм, ширина 128мм,толщина набора пластин 60мм. На вскидку, какая у него мощность? Хотел перемотать и использовать как силовой для лампового уся, но незнаю сколько ватт он может отдать.

[TANk]

Аналогичный сердечник имеет трансформатор ТСШ-170 (170Вт) Вот от этого и надо начинать прикидки. А для начала было бы неплохо проверить что у него на существующих обмотках получить можно.

[Гость alchedat]

Аналогичный сердечник имеет трансформатор ТСШ-170 (170Вт) Вот от этого и надо начинать прикидки. А для начала было бы неплохо проверить что у него на существующих обмотках получить можно.

Не соглашусь. ТСШ 170 и на глаз и по линейке ощутимо меньше. Прочитал, что грубо мощность транса можно узнать по сечению сердечника в квадрате. У этого 19,1кв/см. Т.е. в районе 360 ватт...? На обмотках вот что: 70+25+20+75 вольт. Всё намотано примерно 0,5мм, а вот обмотка на 25в уже около 2,5мм

[TANk]

ТСШ 170 набор Ш30х60 - 18квсм. У вас 19 - так что я бы рассчитывал ватт на 200-250 реальных.

70+75+25+20=190в. После выпрямления получим примерно 260 вольт. Уже можно использовать для анодного питания.

Либо 25+20+75 с удвоением напряжения - получим примерно 330 вольт. 70вольтовую оставшуюся использовать для фиксированного смещения.

Надо только перемотать вторичную 25в обмотку, разделив ее на пару-тройку обмоток по 6.3 вольта для накала.

[Гость alchedat]

Понятно. Спасибо, Александр.

[metrolog]

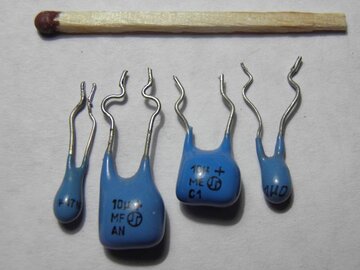

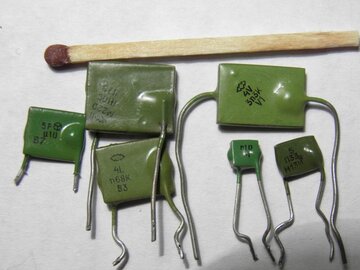

Интересует тип конденсаторов на фото. Как определялись рабочие напряжения?



У этих то ли стеклянный, то ли керамический корпус.



Ряд емкостей 0,33..10 мф, полярность где-то есть, где-то нет.

Изменено 19 Августа, 2011 в 05:45 пользователем Сергей (metrolog)
