Гость solya

Посоветуйте лёгкий усь на 6П3С

Рекомендованные сообщения

Гость grays

чувствительность будет высокой


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость froid
Интересно, что делали пионЭры когда интернЭта небыло ?

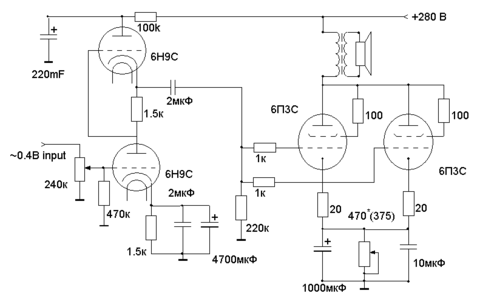

У меня стоит вот такое на выходе - не правда ли, сходство имеется?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grays

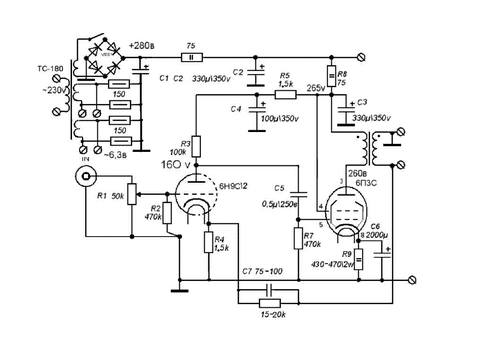

grаys схема из поста 29 оооочень примитивная) посмотри вот такое https://datagor.ru/uploads/posts/2008-06/th...hall-jmc800.gif

Принято :smile: конечно примитив, но тем и хороша, график изменения ачх вполне интересный. Я вобще ими мало пользуюсь, но вот для этого увесилителя взял примитив :smile: На в сякий случай положу статейку по тембрам.

Буду очень признателен если кто пояcнит что такое регулятор тембра т.н. "коровий хвост" с диапазоном не более 6 dB .

ptr.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grays
У меня стоит вот такое на выходе - не правда ли, сходство имеется?

Я нечто подобное применил для балансировки параллельных ламп


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Идея нормальная, переменник я бы взял проволочный на 47 Ом 2-3Вт. Вариант годный и для запараллеливания других ламп.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grays

Это не моя идея, так сделал Ю. Макаров в триумвирате, а он большой любитель параллелить всё что попадётся :smile: за этим опытом к нему, я так сделал в маг 3.5. Кстати в усилителе Чуманова-Врублёвского (?) драйвер заменить бы на классический, ну это имхо, я просто српп не очень люблю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость froid

Весной, на одном из иностранных сайтов я вообще видел "кино" - общие цепочки смещения для обоих каналов - соответственно драйверных и выходных каскадов. Регулярно ищу, но никак не могу найти, где это было (сохранить забыл). Сначала посмеялся, а потом и призадумался - ну ладно, эта идея с выходными каскадами граничит с безумием, но с драйверами - при больших емкостях в катодах получается абсолютная идентичность напряжений... А ведь фиксированное смещение от одного источника, это, по сути, то же самое... :smile: :smile:



Я нечто подобное применил для балансировки параллельных ламп

А какого номинала у тебя переменник?

Думаю,что одно другому не помешает...



Принято :smile: конечно примитив, но тем и хороша, график изменения ачх вполне интересный. Я вобще ими мало пользуюсь, но вот для этого увесилителя взял примитив :smile: На в сякий случай положу статейку по тембрам.

Буду очень признателен если кто пояcнит что такое регулятор тембра т.н. "коровий хвост" с диапазоном не более 6 dB .

По моему, если уж приспичило ставить регулятор тембра, так уж втулить что-то попроще - существует масса старых схем, где это достигается путем регулирования глубины ООС. И всего-то дел - переменник влепить куда надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grays

В маге порядка 47 ом, ППБ что-ли. Ну да, не помешает, этим потенцем крутим баланс ламп, а нижним общий ток. Креативно :smile:



По моему, если уж приспичило ставить регулятор тембра, так уж втулить что-то попроще - существует масса старых схем, где это достигается путем регулирования глубины ООС. И всего-то дел - переменник влепить куда надо.

Если у меня ОС нет вобще, соответственно вводить для рег. тембра я её не стану. (ну разве что в приёмнике переключателем)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость froid

Я ведь чего заколотился - с переходом на КБГ-МН у меня в подвале усилителя место освобождается - буду убирать МБГО, кторые стоят там с самого начала и по существу, мешают чистоте эксперимента и только место занимают. А в освободившееся пространство так и просятся балансирующие подстроечники.

Если у меня ОС нет вобще, соответственно вводить для рег. тембра я её не стану.

Я тоже не буду. Мой метод подгонки тембра (при естественном отсутствии тонкомпенсации) - подбор межкаскадных конденсаторов по качеству звучания на комфортной для людей, живущих со мной в одной квартире громкости.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость grays
Я ведь чего заколотился - с переходом на КБГ-МН у меня в подвале усилителя место освобождается - буду убирать МБГО, кторые стоят там с самого начала и по существу, мешают чистоте эксперимента и только место занимают. А в освободившееся пространство так и просятся балансирующие подстроечники.

Если у меня ОС нет вобще, соответственно вводить для рег. тембра я её не стану.

Я тоже не буду. Мой метод подгонки тембра (при естественном отсутствии тонкомпенсации) - подбор межкаскадных конденсаторов по качеству звучания на комфортной для людей, живущих со мной в одной квартире громкости.

Вроде КБГ-МН не меньше... У меня МБГВ стоят вобще :smile: По поводу тембра, я вобще слушаю именно этот увесилитель с мониторными полочниками на 25 гдн + 3гдв бумажными, за акустику то никто и не спрашивает :smile: а зря.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость solya

1.пожалуйста фото АС в студию!особенно интересует ВЧ(фото,характеристики)...

2.можно ли увеличить мощность усилителя заменой вых. трансформатора?(чисто интерес)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость froid

Вроде КБГ-МН не меньше...

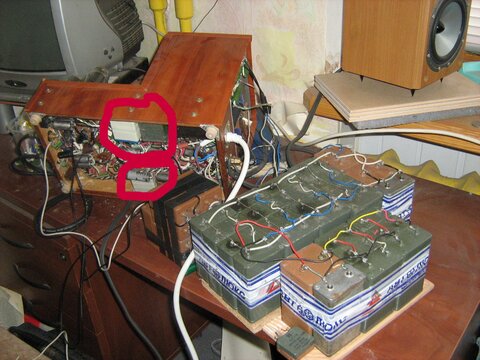

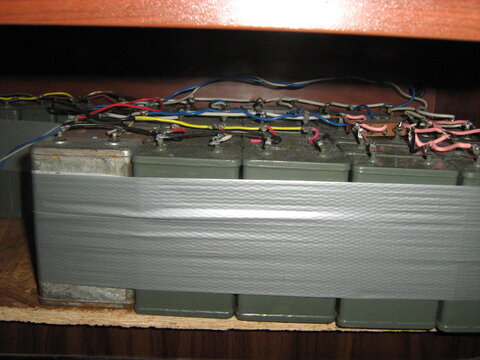

Вот мой тяжелый случай (в буквальном смысле этого слова - вес конденсаторов за 30 кг). Это фото промежуточного варианта - сейчас добавлен еще десяток 600 вольтовых в блок питания, десяток 200-вольтовых (меньшего вольтажа у нас не найти) в катоды 6п3с и все это спрятано под столешницу. Речь идет об уборке конденсаторов, обведенных красным. Сейчас в усилителе вообще нет ни одного электролита. На втором фото - вид под столом :smile: :smile: Слева внизу просматривается свободное место для батареи низковольтных катодных конденсаторов (их я еще не направил под стол). Сегодня возьму еще десяток 200 -вольтовых и впихну все тридцать штук туда. На втором фото справа вверху виднеется ССГ. Сегодня возьму десяток таких же и всеми ими (плюс те, что уже лежат дома) зашунтирую все по полной программе.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
