Измерители ESR

[alex n]

Ну, кроме "аудио высшего класса", достаточно и "обычной" аппаратуры которая требует проверки и ремонта... . :smile:

Хотя, если обратиться к выкладываемым схемам всё той же "основной массы населения портала", на которую Вы ссылаетесь, то можно заметить, что чаще "проскакивают" обычные-простые схемы, собранные из "обычных и простых" деталек. А от электролитов, как класса, в этих (да и не только) схемах вообще стараются избавиться ну, если не считать блоков питания, где последние с успехом шунтируются керамикой и влияния на усилитель практически не оказывают.

Так, что Ваши замечания, уважаемый, в этом случае, не по адресу... . :smile:



И если уж Вы собрались собирать серьёзный аппарат, то не стоит покупать детали у "случайных" продавцов - это избавит Вас от сомнений в их подлинности - скупой платит дважды... ! :smile:

Изменено 16 Декабря, 2009 в 18:08 пользователем alex n

[Гость wzgick]

..............если не считать блоков питания, где последние с успехом шунтируются керамикой и влияния на усилитель практически не оказывают.

Так, что Ваши замечания, уважаемый, в этом случае, не по адресу... . :smile:

И если уж Вы собрались собирать серьёзный аппарат, то не стоит покупать детали у "случайных" продавцов - это избавит Вас от сомнений в их подлинности - скупой платит дважды... ! :smile:

Это не замечания, это скромное желание иметь прибор удовлетворяющий мои потребности и финансовые возможности.

По каким то причинам производители HI-END и HI-FI не ставят в свои блоки питания дешевые электролиты шунтированные керамикой :smile:

А насчет скупости, это Вы зря. От меня до Митинского РР - 1500км, а до ближайшего мало мальски "приличного" магазина - 200км.

Приходится выбирать из того что изредка попадается на глаза. Так что здесь я Вам по тихому и белому завидую! :smile:

[alex n]

Замечу, что в аппаратуру HI-END и HI-FI класса вообще не ставят дешёвых элементов если, конечно, это не Китай... . :smile:

[Гость остап]

Пользовал и простенький ESR и посложней на операционниках, как правило после некоторого периода использования аппроксимация показаний типа напряжение-емкость -сопротивление на автомате проходит, требование одно-годен-негоден, а посему даже шкалу не градуировал, устраивает как есть, в "материнках" при наличии дутых кондёров меняю все по ШИМу, убедился что так правильней не раз. Мнение собственное и ни кому не навязываю, как говорится на своем поле каждый суслик агроном :smile:.

[alex n]

Так и я об этом.

Во время ремонта не смотришь на тысячные доли, а просто проверяешь состояние детали на работоспособность... . :smile:

[Гость wzgick]

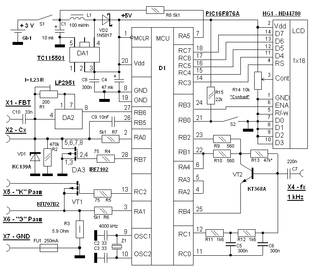

Вот отзывы о приборе ссылка на который в посте №83

Отзыв не мой, цитирую:

На одном форуме нашел спеца сделавшего эту штуку и по его словам - "Схема супер. Сам собирал, счас доволен" - и еще - "Собирал на индикаторе 1602,вместо IRF7102 поставил BUZ30,а вместо TC115501 переделал на LM7805 т.е. то что было под рукой и немного изменил схему, добавил блок питания.Заработоло всё почти сразу". Вообще, если учесть, что LRC у меня есть, то ESRпроверить и импульсный трансформатор нечем, а в ремонте компьюреных железок ох как необходимы эти измерения. На одном сайте вовсю продают ESR-micro v3.1 или v4 с новогодней скидкой цена где-то 1600руб., без доставки. Проблем нет, есть лаве, покупай, но, как говорят : "Нахера козе баян за деньги, если у хозяина гармошка своя", ну примерно так rolleyes.gif Можно-же сделать почти универсальный метр потратив свое время и гораздо дешевле, чем один ESR за дорого. Потом придется докупать FBTest.

Изменено 18 Декабря, 2009 в 09:26 пользователем wzgick

[alex n]

Ccылки по теме:

_https://www.matei.ro/emil/links2.php

[alex n]

Название: Алюминиевые электролитические конденсаторы

Год: 2008

Страниц: 627

Формат: pdf

Размер: 7,56 MB

Описание: Подробнейший справочник по алюминиевым электролитическим конденсаторам. Данная книга просто необходима всем, кто занимается электроникой.



_https://depositfiles.com/files/22s9h6xx3

_https://letitbit.net/download/5729.50b4bc43...elekon.rar.html

_https://uploadbox.com/files/6471PmWVur

[avdeynn]

Собрал простейший пробник ESR из Радио №8 за 2009 г стр.50. Потратил около часа и не жалею))) Для быстрого ремонта вещь необходимая. Поиск дохлых электролитов в советской аппаратуре ускорился в разы. Для ремонта большей точности и не надо.

Для комфорта буду собирать прибор, ссылка на который в посте №83.

И кстати вопрос, а насколько сильно влияет высокий ESR на звук? В ИБП влияние понятно. Просто пробежавшись с прибором по нескольким советским аппаратам, заметил практически у всех отечественных электролитов завышенный ESR, хоть все меняй...

Изменено 31 Декабря, 2009 в 01:00 пользователем avdeynn

[alex n]

А трансик мотали или использовали какой-то готовый?



[avdeynn]

А трансик мотали или использовали какой-то готовый?

Мотал сам, причем ∅ провода не критичен, мотал все обмотки проводом 0.2. Да и корпус прибора халявный, эти "тестеры" поголовно бракованные, торговцы подарили)))

[alex n]

Вторичку желательно толстым проводом мотать, ибо при проверке неразряженного конденсатора тонкий провод может перегореть, а так, только щупы... . :smile:
