alex n Опубликовано 15 Декабря, 2010 в 17:46 Автор Жалоба Поделиться Опубликовано 15 Декабря, 2010 в 17:46 Ещё одна простейшая схема с прямой шкалой. Правда я бы убрал стабилизатор, запитал бы схему напрямую от кроны и последовательно с измерительной головкой включил подстроечный резистор, которым компенсировал разряд источника питания и калибровал прибор перед работой, так же было бы удобно поставить этот резистор с встроенным выключателем, для чего, думаю, все понимают... . :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 15 Декабря, 2010 в 21:55 Жалоба Поделиться Опубликовано 15 Декабря, 2010 в 21:55 Ещё одна простейшая схема с прямой шкалой.Правда я бы убрал стабилизатор, запитал бы схему напрямую от кроны... для чего, думаю, все понимают... . :smile: Я бы тоже, вот только дура 74HC14 нас бы не поняла - питается-то она от пяти вольт... :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 15 Декабря, 2010 в 22:18 Автор Жалоба Поделиться Опубликовано 15 Декабря, 2010 в 22:18 И правда на пять вольт... . :smile: Но в этом случае будет достаточно двух-трёх пальчиков АА, либо использовать КМОП вариант, подогнав частоту генератора до 50 - 100 кГц ... . :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
riswel Опубликовано 16 Декабря, 2010 в 18:24 Жалоба Поделиться Опубликовано 16 Декабря, 2010 в 18:24 Я бы тоже, вот только дура 74HC14 нас бы не поняла - питается-то она от пяти вольт... :smile: К561ТЛ1 или CD4093, например, решат проблему питания от 9-ти вольт. Для буферизации хватит 3-х элементов. Ссылка на комментарий Поделиться на другие сайты Поделиться
Chugunov Опубликовано 16 Декабря, 2010 в 23:26 Жалоба Поделиться Опубликовано 16 Декабря, 2010 в 23:26 И правда на пять вольт... . :smile:Но в этом случае будет достаточно двух-трёх пальчиков АА, либо использовать КМОП вариант, подогнав частоту генератора до 50 - 100 кГц ... . :smile: Для ДАННОЙ указанной микросхемы всё-таки лучше 5 В и стабилизатор, питающийся от 9 В. Просто, дёшево и надёжно. Три пальчика по 1,2 В (аккумуляторы) - это 3,6...3,8 В, тогда уж лучше четыре. По размерам это будет гораздо больше "Кроны". Конечно, можно поставить КМОП, поменять частоту и пр. Но это будет уже несколько другая схема. Может быть она будет лучше, мне тоже больше нравятся КМОП, но надо её собрать, испытать и опубликовать, а рассуждения "в принципе можно" нередко бывают ошибочны. Не уверен, что отсутствие стабилизатора принесёт пользу - 78L05 недорогая и не дефицитная. Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 18 Декабря, 2010 в 20:10 Автор Жалоба Поделиться Опубликовано 18 Декабря, 2010 в 20:10 Так на КМОП уже всё собрано, испытано и не один раз опубликованно, даже в нашей теме. Так что не надо бояться экспериментировать, тем более с такими "детекторными приёмниками". Ведь это даже интересно... . :smile: А батарейки можно взять ААА, тогда они будут даже меньше, нежели крона, тем более серия 74 может прекрасно работать от 2,5 вольт ... . :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться

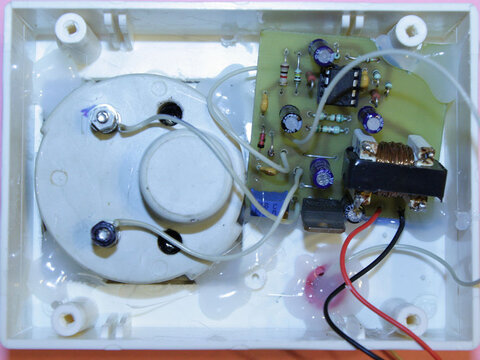

alex n Опубликовано 20 Декабря, 2010 в 09:13 Автор Жалоба Поделиться Опубликовано 20 Декабря, 2010 в 09:13 Кстати, на Радиокоте человек собрал подобную и теперь делится своим опытом... . :smile: Параллельно стабилитрону желательно поставить керамический конденсатор порядка 4-6 нанофарад, это повысит точность измерения электролитов ёмкостью ниже 100 μF. "Изготовил для себя прибор по статье из журнала Радио 10.2005 и поместил его в корпус от дозиметра. Несколько замечаний-советов. Щуп один с резьбой, другой выносной на коротком проводке, все это при переносе укладывается в батарейный отсек ( немного места там осталось). Почему не два щупа рядом? Проще манипулировать выносным. По индикатору: Писалось можно вскрыть ножичком. У меня это не получилось даже после пропила по всему периметру. Что бы вставить новую шкалу пропилил верхнюю часть крышки на сквозь. И через это отверстие закладывал шкалу, минус стружка внутри (выдуть, на торец наклеить липкую ленту, со временем все осядет там). Написано, что шкала не равномерна, неправда. Начал в FrontDesigner, чертить логарифмическую, не то. Нарисовал в Paintе, перенес в Word и там подогнал под размер. От переключателя SA1 отказался в пользу измерения ЭПС, сомневаюсь, что кто-то будет мерить этим прибором емкость, а конструкция упростится. Движок выключателя, в моем случае, двигает микропереключатель от автомагнитолы (механизм авто реверса), взят вместе с платкой. Индикатор послужил опорой. При разводке платы надо учесть где будут находиться батарейки. И держатели включить в эту плату. А вообще лучше начинать с подбора корпуса, и уже под него все подгонять." Ра2 Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 24 Декабря, 2010 в 14:03 Автор Жалоба Поделиться Опубликовано 24 Декабря, 2010 в 14:03 Форум "Про радио" предлагает ещё одну свою версию пробника... . :smile: -https://pro-radio.ru/measure/10068/ Ссылка на комментарий Поделиться на другие сайты Поделиться

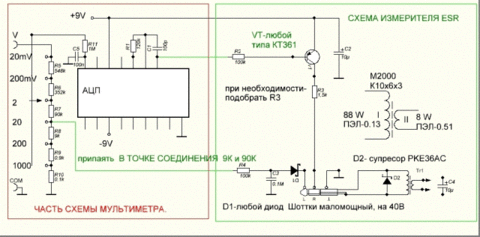

alex n Опубликовано 17 Января, 2011 в 07:16 Автор Жалоба Поделиться Опубликовано 17 Января, 2011 в 07:16 (изменено) На Паяльнике выложили схему, встроенную в тестр 9208 -https://forum.cxem.net/index.php?showtopic=42955&st=570 -https://best-offer.nm.ru/esr/esr.gif -https://best-offer.nm.ru/esr/esr.jpg Изменено 17 Января, 2011 в 07:17 пользователем alex n Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 17 Января, 2011 в 15:49 Автор Жалоба Поделиться Опубликовано 17 Января, 2011 в 15:49 Много ссылок по ЕПС измерителям, теории и практики -https://www.matei.ro/emil/links2.php Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 3 Февраля, 2011 в 07:47 Автор Жалоба Поделиться Опубликовано 3 Февраля, 2011 в 07:47 Интересная схема из Радио 1 2011 Ссылка на комментарий Поделиться на другие сайты Поделиться
андрей2008 Опубликовано 12 Февраля, 2011 в 07:45 Жалоба Поделиться Опубликовано 12 Февраля, 2011 в 07:45 Большая подборка схем измерителей ESR и не только -https://www.radionew.ru/pribory%20dly%20izmereniy%20parametrov%20kondensatorov.htm Ссылка на комментарий Поделиться на другие сайты Поделиться
