Измерители ESR

[Гость герасим]

Чётт тема завяла... Жарко...

В Радио №6-7 за 2010 г. напечатана интересная схема. В инете кругом и повсюду плохая копия журнала №6, настолько плохая, что и схема-то толком не читается. Выкладываю хорошую копию статьи. Может, у кого руки дойдут?



_https://www.sharemania.ru/0213313

[alex n]

Спасибо за статью. А копии специально выкладывают плохие, чтобы журнал покупали... . :smile:



А прога есть живая, чтобы с Радио не скачивать...? :smile:

Изменено 22 Июля, 2010 в 21:09 пользователем alex n

[Гость герасим]

Прога-то есть, да пробовать нечем! А что за проблемы? Качаешь 733кб, у меня на это ушло 3 секунды.



_ftp://ftp.radio.ru/pub/2010/07/C_ESR_Meter.zip

[alex n]

На Радио форуме это обсуждается вот здесь - -https://www.radio-forum.ru/forum/viewtopic.php?f=1&t=1323



А здесь про ошибку... . :smile:



"Borisv писал(а):

Здравствуйте!

Тем, кто будет повторять: на принципиальной схеме неверное подключение генераторов тока, а именно - PD0 должен управлять VT1, PD4 - VT2. Выяснилось, когда разводил свою печатку. Поменял местами R1 и R2 - схема пошла.

Удачи!"

[Гость klon_kz]

Алекс- СПАСИБИЩЕ! Право - жаль, что нет такой книпочки.

[alex n]

Интересная конструкция ЕПС измерителя, хотя подойдёт для любой схемы... . :smile:

С форума "Монитор".

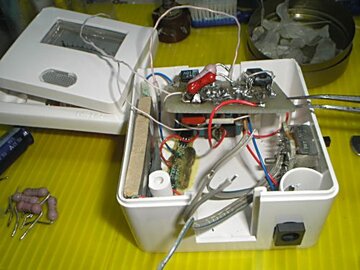

Собрал приборчик (помима еще 2 другихх ESR metrov ) из журнала Радио (кое че "убрал",-кои-че +..) только на Li-Ion акк.,-теперь моно его "перезаряжать"..

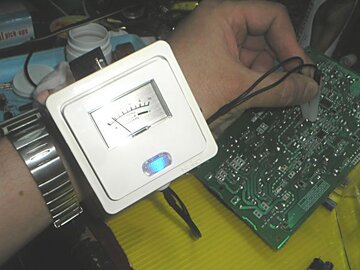

Присобачил гнездо для зарядника,регулятор уст. нуля,выключатель,переключатель диапазонов чувствительности ( 2 диап.:0.5 -30 ом / 0.22-5 ом),перключатель 2 режимов работы генератора,контактные зацепы щупов-серебрянные с вставлением в них сЪемных игловых концов для изм. впаянных конд., пробник моно прицеплять на леву руку во времю работы посредством ремешка с черной крышечкай ( на 3 фото кришачка ),... & + подсветка голубым свечением светодиода китайскаго сверЬхяркаго системы :-"Ambilight-Ambience" (от Филипса скоммунидил)

Все запихал в Иранский переключатель для люстры, индикатор от манитафона HITACHI (80-х годов) ,Li-Ion акк. -любой...

-Подзаряжаю (пара часов) от зарядки ,-пашеть пол-году (ато и с год) патом,..-ток пробником потреблямый: около 5 ма... Можеть работать такжи и во время заряда...

-Получился перезаряжаемый Mini-Pocket Li-Ion ESR metr













-https://monitor.net.ru/forum/topic974-96.html

[alex n]

Ещё одно интересное обсуждение ЕПС из последнего Радио -https://vrtp.ru/index.php?showtopic=15554&st=0



И схема получше... . :smile:

[alex n]

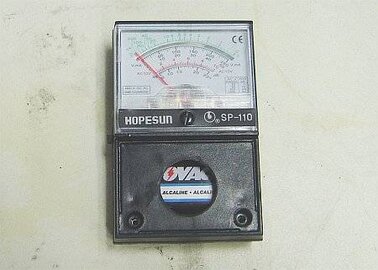

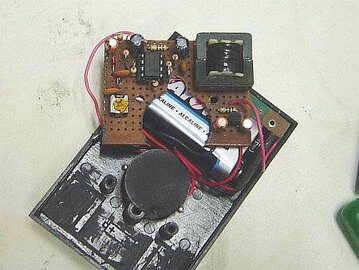

Вариант известного измерителя ЕПС -















-https://www.py2bbs.qsl.br/esr_meter.php

[alex n]

Интересная схема для проверки конденсаторов осциллографом... . :smile:



Може кто переведёт? :smile:



-https://www.elportal.pl/pdf/k04/63_019.pdf





Изменено 20 Августа, 2010 в 07:54 пользователем alex n

[alex n]

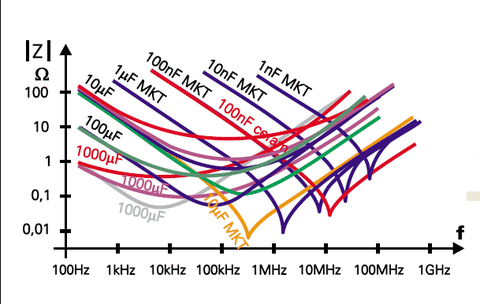

Оч. нужная табличка... . :smile:



-https://www.chemi-con.com/files/KY.pdf

[alex n]

Сравнительная табличка по разным измерительным приборам при измерении одинаковых конденсаторов.



-https://www.prc68.com/I/capacitors.shtml

[alex n]

Ещё одна схема для оценки ЕПС с помощью осциллографа и функционального генератора

-https://members.iinet.net.au/~geoffg/Measuring_ESR.html



Суть способа заключается в измерении амплитуды импульса на испытуемом конденсаторе, где ЕПС самого конденсатора входит в делитель напряжения на резисторах номиналом примерно 100 Ом.

На этот делитель подаются импульсы частотой примерно 1 кГц и длительностью 1 мкс и амплитудой 10 вольт.

Амплитуда в мВ, в этом случае, будет соответствовать сопротивлению ЕПС в Омах.

Например, высота импульса 80mV соответствовала ESR = 0.8 Ом
