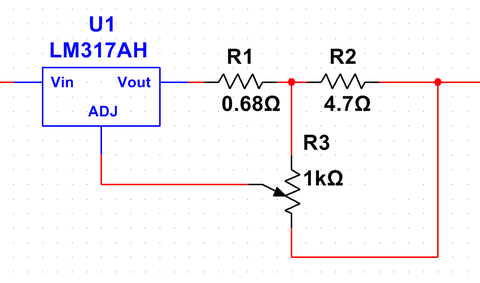

Иногда надо не разрывать цепь, а просто ограничить ток стабилизатора на каком-то уровне... .



Можно и на полевике как, например, в этой схеме для защиты от перенапряжения.

Её не сложно переделать на ток... .


Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 137
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

хм...интересная схемулина...особенно то что не надо бут переделывать свой БП....там его схема выше есть....тока я че то не придумаю как на ток переделать :smile:

Ссылка на комментарий
Поделиться на другие сайты

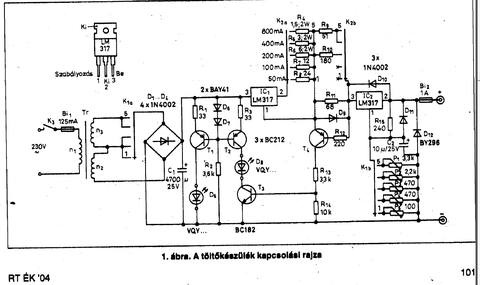

Вместо 431-го стабилитрона можно использовать транзистор и несколько резисторов, как вот в этой схеме или что-то аналогичное... .


Ссылка на комментарий
Поделиться на другие сайты

Кстати идею германца в индикаторе придумал не зависимо от схемы из Радиокота!

просто это ещё раз подтверждает ,что всё уже придумано до нас....

привожу полную схему моего макета.


Ссылка на комментарий
Поделиться на другие сайты

тогда полностью параметры давай!

выход 30 вольт/ 3 ампера!

это понятно.

1) двухполяр или однополяр?

2) что питаем?

3) моща транса?

Ссылка на комментарий
Поделиться на другие сайты

однополярное

питаем....все что надо))) это на тот регулируемый то что у мну благодаря вам терь пыхтит)))(я правильно понимаю что эту схему надо ставить перед регулировкой всей? ну что бы напряжение одинаково было)

мощь транса около 60вт.

кстати про транс...эта зараза жужжать начала...там у-образное железо на стяжках...его прокрасить или че сним сделать?я думал обмотки пропитать краской и железо в краске подержать...че даст?

Изменено пользователем tecno_maniak
Ссылка на комментарий
Поделиться на другие сайты

30 вольт*3 ампера - это 90 ват мощи на выходе!

+ разница на стабах + потери моста + потери транса ( КПД)

-выходит что надо транс габаритом около 150 Ватт.

с твоего трансика столько не снять....

Ссылка на комментарий
Поделиться на другие сайты

ой блин! я в трансах запутался... 20в 1.8А получаем 40вт примернои транс около 60

это уже ближе к телу.... :smile:

так что конкретно интересует,

дабы я зря не перерисовывал схемы!

Ссылка на комментарий
Поделиться на другие сайты

меня интересует защита по току и индикатор перегруза.

тоесть ты хочеш свой БП модернизировать и добавить эту защиту.

я ещё не проверял вариант этой защиты с двумя кренками,

в ближайшее время попробую , тогда будет схема.
