Гость mastersound Опубликовано 14 Июня, 2009 в 19:46 Жалоба Поделиться Опубликовано 14 Июня, 2009 в 19:46 да Молодец! И покрасил - круто смотрится!!! с таким вентилем КРенам жара не почём! а какая марка диодов? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость tecno_maniak Опубликовано 14 Июня, 2009 в 19:50 Жалоба Поделиться Опубликовано 14 Июня, 2009 в 19:50 диоды нашел в закромах.это fr207 они на 2А правда они на импульсные бп больше идут но думаю сойдет.делал по обычной схеме греца(4 диода и кондер) плату хотел вытравить но понял что хлорное железо у меня сильно уж говенное.взял дрель и пробурил)))щас попробовал дать перегруз...вроде тепленькие но еле еле Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость tecno_maniak Опубликовано 14 Июня, 2009 в 19:58 Жалоба Поделиться Опубликовано 14 Июня, 2009 в 19:58 спасибо всем за советы! если что обращаемся.чем смогу-помогу ай так не хочется тему закрывать...люджи хорошие собрались...))))) Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость tecno_maniak Опубликовано 15 Июня, 2009 в 09:10 Жалоба Поделиться Опубликовано 15 Июня, 2009 в 09:10 я вот че подумал...может вместо лампочемк защиту сделать например на транзюках?так сказать немного усовершенствовать схемку(что бы потом если что собрать и забыть....)я где то видел схемку которая еще и светодиодами показывает состояние.ну норма\кз.правда в упор не помню где... Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 6 Сентября, 2009 в 14:59 Жалоба Поделиться Опубликовано 6 Сентября, 2009 в 14:59 Да я сейчас как раз работаю над этим вопросом! скоро будет окончательная схема, осталось настроить . Ссылка на комментарий Поделиться на другие сайты Поделиться

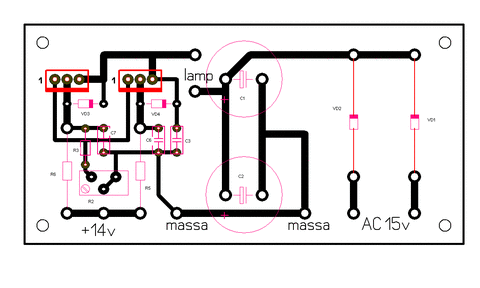

Гость mastersound Опубликовано 7 Сентября, 2009 в 19:40 Жалоба Поделиться Опубликовано 7 Сентября, 2009 в 19:40 Вот и печатку нарисовал под эту схему! Схема с защитой на лампах накаливания. Ссылка на комментарий Поделиться на другие сайты Поделиться

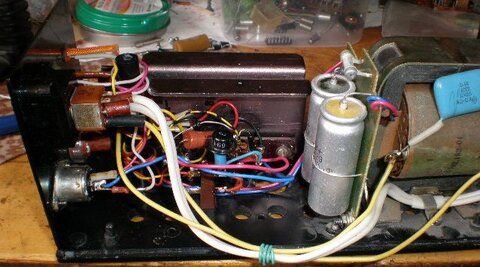

Гость mastersound Опубликовано 13 Сентября, 2009 в 07:33 Жалоба Поделиться Опубликовано 13 Сентября, 2009 в 07:33 А вот и пробный образец с защитой на германских диодах Защита работает чудесно! :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться

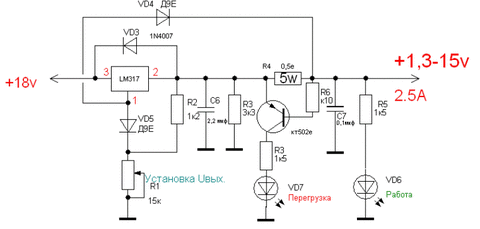

Гость mastersound Опубликовано 13 Сентября, 2009 в 17:57 Жалоба Поделиться Опубликовано 13 Сентября, 2009 в 17:57 Запредельных параметров от сей схемы не ожидалось, важным моментом являлась настройка ограничения тока при перегрузке и коротком замыкании. Дополнительных измерений не проводилось. Естественно Rвых в этой схеме завышено изза доп шунта величиной 1ом. Интересный момент ,что в даташите сказано - минимальный гарантированный ток стабилизации 1,5 А номинальный 2-2,2А максимальный не регламентирован.... зато рассеиваемую мощность превышать более 20 Ватт нельзя . Проводил эксперимент при Uвых 14 вольт при токе 1,25-1,3А думаю что для снижения Rвых лучший вариант паралелить корпуса, а защиту поставить герконовую, дабы избавится от шунта. Эта схема черновик ,на макете я ставил шунт на 1 ом , в схеме индикации нагрузки транзистор германский мп26 включенный через делить ,последовательно с диодом Д9Е. Напряжение прикладываеммое к базе транзистора = (Uшунта/2)-Uпр диода Д9Е. в таком варианте светодиод светит в пол накала уже при 0,5 А нагрузки. при 1 А светится в полную силу! Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 13 Сентября, 2009 в 18:35 Жалоба Поделиться Опубликовано 13 Сентября, 2009 в 18:35 (изменено) Именно из-за этого шунта меня и интересует выходное сопротивление, ведь этот резистор не просто висит последовательно с нагрузкой... . Изменено 13 Сентября, 2009 в 18:55 пользователем alex n Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость mastersound Опубликовано 13 Сентября, 2009 в 19:17 Жалоба Поделиться Опубликовано 13 Сентября, 2009 в 19:17 Думаю нужно дальше эксперементировать. :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
alex n Опубликовано 13 Сентября, 2009 в 19:50 Жалоба Поделиться Опубликовано 13 Сентября, 2009 в 19:50 Индикатор перегрузки работать на малых напряжениях не будет, это понятно. Возможно, что лучше будет собрать дополнительный источник тока и на нём сделать схему индикации перегрузки, а после него уже регулируемый стабилизатор напряжения... . Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость tecno_maniak Опубликовано 14 Сентября, 2009 в 09:00 Жалоба Поделиться Опубликовано 14 Сентября, 2009 в 09:00 у меня другая идея появилась а если взять полевик,поставить его как ключ и тупо подобрать сопротивление что бы он при перегрузе разрывал цепь?вот например irfz44n это полевик с n-каналом.индикачия в принципе не так важна ее можно на выходе реализовать какой нить лампочкой и не париться.идея конечно не на оскар но... Ссылка на комментарий Поделиться на другие сайты Поделиться
