Выбираю схему гибрида. Крамер, Шуцкий или "Радиохобби" №5 2007г.

Рекомендованные сообщения

Гость ddo
Насколько могу судить это "неуправляемый" ( в смысле безОС-ный) однотактный повторитель тока (буфер) с выходом в классе А.

Ну да безОсный. Но смещается током (а не напряжением). В первом каскаде ИТ ведущий, а на выхлопе ИТ ведомый. В этом смысле ИТУТ. Да жаргон это всё (но не вредный). А вот ЛТ1210 меня заинтересовала, может созрею перейти к мелкосхемам не только в стабилизации.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
Приветствую участников форума!

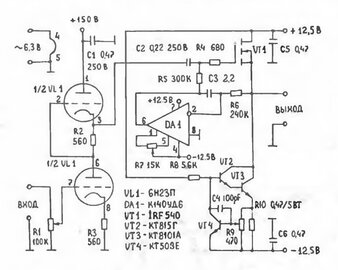

Вот схема гибридаpost-1942-1243589404_thumb.jpg

Опубликовано в "Радиохобби", №5 2007 г. Может, кто пытал эту схему?

Ваше мнение?

Прошу совета. Собираю вот эту схему и нигде ненайду КТ8101, можно ли их заменить на КТ808? И влияет ли он на звук? Еще вопрос, можно ли всю эту кухню посадить на общий радиатор 1200см~?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не так давно смотрел по гибридникам и нашел эту схему на какой-то конфе, сейчас не помню уже и где,

может кто знает , что это и какова судьба проекта.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не так давно смотрел по гибридникам и нашел эту схему на какой-то конфе, сейчас не помню уже и где,

может кто знает , что это и какова судьба проекта.


Это типичная схема гибридного УМЗЧ, ламповый УН + транзисторный повторитель. Схема рабочая, основной недостаток завал АЧХ уже в рабочем диапазоне из-за

высокого выходного сопротивления SRPP каскада УН на лампе 6Н2П (примерно 8 КОм), которое совместно с входной емкостью полевиков (около 1700 пФ) образует ФНЧ. Причем с учетом двойного числа полевиков прикиньте частоту среза. В данной схеме (если нравится использование полевых транзистров) целесообразно применение ламп с большим током покоя (читай меньшим выходным сопротивлением )как например _https://cxem.net/sound/amps/amp139.php.

Мне нравится в качестве повторителя параллельный усилитель как в УМЗЧ Лачиняна или похожий _https://www.sibaudio.com/?id=30&pid=32&cid=10

Изменено пользователем sav_

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Добрый день. Пожалуйста покритикуйте печатку. Раньше до появления у меня интернета я даже не знал что правельность монтажа влияет на звук поэтому сильно не удивляйтесь если че не так. Схема пост #1.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
Добрый день. Пожалуйста покритикуйте печатку. Раньше до появления у меня интернета я даже не знал что правельность монтажа влияет на звук поэтому сильно не удивляйтесь если че не так. Схема пост #1.

Ну хоть пару слов... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Всем доброго времени и с праздником Вербного воскресения. Вот наконец то появилось время и этот гибрид запущен. В схеме КТ8101 был заменен на BU931. По схеме при +/-12,5 ток покоя должен быть около 2,5А. У меня сейчас два по 10 и ток покоя пляшет от 0,9А до 1,3А. Наверно это из-за пониженного напряжения. Мне не понятен смысл перемычки R10 параллельно R9, на ток покоя они не влияют. Может быть в схеме опечатка и R10 должен быть большим? Завтра домотаю транс и попробую что получится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddo
Всем доброго времени и с праздником Вербного воскресения. Вот наконец то появилось время и этот гибрид запущен. В схеме КТ8101 был заменен на BU931. По схеме при +/-12,5 ток покоя должен быть около 2,5А. У меня сейчас два по 10 и ток покоя пляшет от 0,9А до 1,3А. Наверно это из-за пониженного напряжения. Мне не понятен смысл перемычки R10 параллельно R9, на ток покоя они не влияют. Может быть в схеме опечатка и R10 должен быть большим? Завтра домотаю транс и попробую что получится.

Нет R10 и R9 на схеме написаны правильно. Один датчик тока, а второй задёт смещение на транзистор, в зависимости от того, какой ток в схеме. При пониженном питании это всё не работает. Как будет напряжение питания по прописи, так и будет настройка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость olegnet

Добрый день ,с праздником!- собрал как полгода 2й усь В Креймера -работает отлично,звук улучшился с приобретением новой звуковой карты.Следуйте всем рекомендациям автора и звук не разочарует.Правда я немного модернезировал БП-сделал отдельное питание на бубликах и задроселировал анодное,а также ввел два подстроечника каждому каналу свой(по установке середины)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик
Нет R10 и R9 на схеме написаны правильно. Один датчик тока, а второй задёт смещение на транзистор, в зависимости от того, какой ток в схеме. При пониженном питании это всё не работает. Как будет напряжение питания по прописи, так и будет настройка.

:smile: Вот оно! Поднял питание и все заиграло, а как запело! TDA2030 в драйвере 30Вт по сравнению с этими 12Вт полный отстой!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Доброго времени. Проверьте пожалуйста мою плату.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость edifier

Cобрал усилитель .Усилитель напряжения по схеме Дмитрия (ddo) а усилитель тока по схеме Крамера...единственно с батарейкой пришлось повозится-перебрал кучу...лучше всех звучит литивая...130 руб за штуку очень доволен звуком...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
