игорь джан

Питание насоса. Переделка китайского ИБП 24 Вольт в 12 Вольт

Рекомендованные сообщения

Уважаемые знатоки!



Достался на халяву импульсный блок питания 24в. 10а .

Вопрос: -Возможна переделка малой кровью на 12в?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Переделать малой кровью возможно, но это будет с потерей мощности. Т.е. на тот же ток, а напряжение понижаем изменением номинала резистора в обратной связи.

Если найдете схему, можно будет сказать что-то более осознанное.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
29 минут назад, yamazaki сказал:

Переделать малой кровью возможно, но это будет с потерей мощности. Т.е. на тот же ток, а напряжение понижаем изменением номинала резистора в обратной связи.



Если останется ватт 80, меня вполне устроит.

29 минут назад, yamazaki сказал:



Если найдете схему, можно будет сказать что-то более осознанное.

Боюсь со схемой проблемы, вот ковырнуть и зафотать-эт пожалуйста)

Изменено пользователем игорь джан

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 час назад, игорь джан сказал:

... импульсный блок питания 24в. 10а .

... малой кровью на 12в?

"Малой кровью" переделать блок питания с 24В на 12В... :think:

1) пересчитать (подобрать) резисторы в делителе на обратной связи, как сказал Сергей (yamazaki ), это самое  простое

2) посложнее: перемотать трансформатор, нужно увеличить количество витков в обмотке самопитания. :smug:



Для сохранения мощности выхода (12В 20А, как на фото):

3) поменять диоды в выпрямителе, на большей рабочий ток

4) перемотать трансформатор, вторичную обмотку большим сечением

5) перемотать дроссель на выходе ...



Игорь (игорь джан),  почему фотография блока на 12В?

Нужно нормальное фото своего блока, и обязательно фото внутренностей. Встречается пере-маркировка, с наружи пишут одно внутри другое.



Изменено пользователем goldmen8

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, goldmen8 сказал:



Игорь (игорь джан),  почему фотография блока на 12В?





Александр, выдернул из инета, для примера. Поскольку вчера не имел на руках, из за дырявой памяти, ошибочка вкралась - 24в 5а.

9 часов назад, goldmen8 сказал:

Нужно нормальное фото своего блока, и обязательно фото внутренностей. Встречается пере-маркировка, с наружи пишут одно внутри другое.

Девайс в гараже, сегодня дошёл, представляю достопочтенной публике фото внутренностей.



9 часов назад, goldmen8 сказал:

"Малой кровью" переделать блок питания с 24В на 12В... :think:

Именно без глобальных переделок:  перемотать трансформатор, перемотать дроссель на выходе ...





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Купить конвертер DC|DC с 24 на 12. Или взять блок,  собранный на LM2596 - получится регулируемый источник хошь 5 хошь12.

На Али он стоит порядка 50руб. Вот например.

aliexpress.com/item/free-shipping-20pcs-DC-DC-buck-HKS05003-IN-8V-42V-to-switch-over-lm2596s-5v-5V



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И таких блоков на ЛМке можно прицепить несколько штук. Один выдает питание 3.3в, другой 5, третий 12в. Эти регуляторы (только чуть дороже) есть уже со встроенным вольтметром.


aliexpress.com/item/Free-shipping-LM2596-LM2596S-power-module-LED-Voltmeter-DC-DC-adjustable-step-down-power-supply-module

Можно собрать универсальный лабораторный блок питания, или подключить небольшую материнскую плату с несильно мощным процессором. Простор для применения большой будет. Подстроечный резистор можно отпаять и вывести на переднюю панель для оперативной регулировки.



Сами эти платки при хорошей нагрузке довольно чувствительно нагреваются. их через терморезинку нижней стороной прижимаем к радиатору или металлическому шасси (только следить надо, чтобы не замкнули выводы подстроечного резистора, проткнув эту резинку) и получим хороший теплоотвод. Тогда с каждого из регултров можно будет смело снимать по 2.5-3А.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 часов назад, игорь джан сказал:

Если останется ватт 80, меня вполне устроит.



Без переделки трансформатора не получить.

А почему так страшно трансформатор перемотать, витков совсем не много, можно даже не расклеивая (не разбирая) сердечник.

Игорь "игорь джан",  сделай фотографию со стороны дорожек.

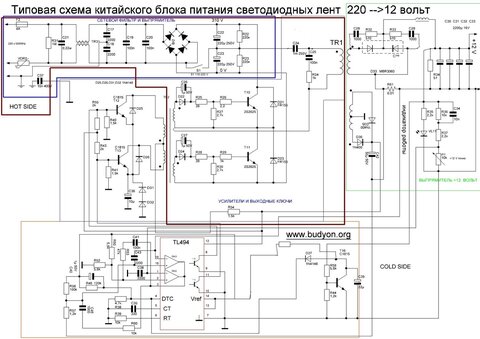

Схема (не факт что у тебя такая же):



Скрытый текст




Только здесь (в схеме) небольшая ошибочка есть.

Нет центрального отвода у обмотки мощного выхода, и шунт  должен к этому отводу подключаться.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А можно поставить регулируемый DC/DC модуль XL4015. Они есть в разных вариантах: со встроенным ампер-вольт-ваттметром и индикацией  заряда, а есть по проще без индикаторов, плюс функции СС и CV.

Original XL4015 E1 5A DC to DC CC CV Lithium Battery Step down

image.png   image.png

Тянет 5 А уверенно. Сам проверял. И получится вполне лабораторный блок с индикаторами тока и напряжения и  с СС и CV, но на всякий случай имейте ввиду что при токе 5А пульсации будут до 100 мВ.....а мож и более...

Я своим таким заряжаю шуруповерт, у которого родная зарядка почила в бозе...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо было сразу обозначить, под какие задачи будет задействован блок.

Есть интерес запитать от 220в насос для подкачки матраса(12в). В рабочем режиме потребляет 3,5А (на сколько я помню), на корпусе написано 78W. Пробовал цеплять на блочок 12в 5А, дёргается при запуске, потом выходит в рабочий режим и нормально крутит.

Рассматривал всякие модульки от китайцев, но боюсь при пуске, будут уходить в защиту.

42 минуты назад, goldmen8 сказал:

А почему так страшно трансформатор перемотать,

Не занимался ни когда, вникать в процесс надо, да и время...

43 минуты назад, goldmen8 сказал:

сделай фотографию со стороны дорожек.

Завтра попробую дойти до гаража, зафотать. Придётся снимать транзюки с корпуса, сидят на болте через термопасту.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для запуска (старта) эл. двигателя нужен запас на "пусковой ток", на момент раскрутки ротора. 3,5А это ток потребления на холостом ходу.
78W / 12V = 6.5A  к этому надо ещё хотя бы столько же прибавить, для надёжного старта под нагрузкой.



Время на перемотку надо максимум два часа. И это с перекурами, на чай или кофе включая время на приготовление напитка. :beer:



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

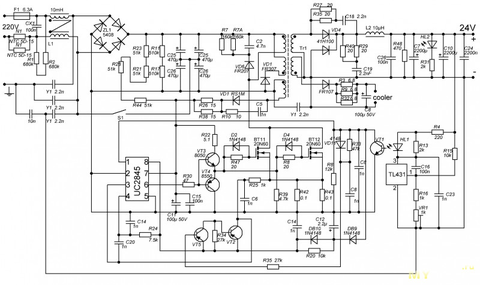

Cхема подобного блока питания c mysku




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
