Ремонт усилителя Ту-50м

[Kozak20013]

Только мне не совсем понятна цель заключения малогабаритных электролитов в большие корпуса от старых.



Я так наоборот. Всю жизнь имел дело с навЕсом. Та-а-а-к тяжело переходил на печатный монтаж, ужасть. )))

У меня красиво получался навес. Я стоечки применял, одножильный провод (иногда посеребрённый)... красота! Приятно вспомнить )))

Почему, не запаял в подвале? Во первых боялся что, что-то перемкнет, а как сделать это надежно не знаю. А так у меня есть колечко к которому можно припаять что угодно, то есть есть мощный лепесток. Закрыть обязательно закрою, тут однажды Танк поделился супер идеей, берется пластиковая бутылочка, приблизительно по размеру, одевается и прогревается феном, сжимается и деталь запечатана. Хочу так попробовать. А по сути, тяжело шли первая пара конденсаторов, а потом раз-два и готово. Мне сложнее было перепаять "не электролиты" Вообще-то, я такую плату разработал бы и собрал может быть, за недельку. Вопрос, оторвать панельки ламп от платы, приподнять. Смотрю некоторые печатные монтажи ламповых конструкций, так там дорожки от температуры отслаиваются. Поэтому у меня была такая практика.



Поэтому у меня была такая практика.

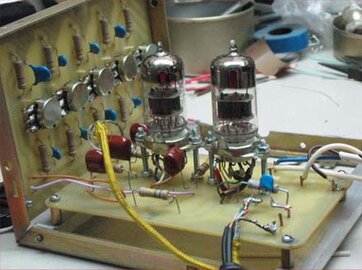

Вот так поближе

Изменено 1 Декабря, 2017 в 05:47 пользователем Kozak20013

[vik402]

Ну, ламповые панели вешать на провода приходилось частенько ибо в телевизорах они отваливались на раз-два, но... это делали от безвыходности.

Как то Вы так всё усложняете сами себе, что потом и не разгребете, в случае появления неисправности.

Ну, продолжайте, посмотрим, что получится.

[Kozak20013]

Вот так поближе



В принципе, я этим занимаюсь, потому что "нравиться". У меня нет цели сделать, чтобы продать, или сделать, чтобы дома поставить! Ну может быть всунуть его в огромендную колонку, и поиграть, на гитарке, динамиков у меня очень много.

[vik402]

... всунуть его в огромендную колонку, и поиграть, на гитарке ...

Вот это по-нашему! :cool:

Давай, заканчивайте, да поиграйте уже. С нами роликом поделитесь, не забудьте...



Добавлю по монтажу, что на последней фотографии.

Я б сделал по-эстетичнее. Можно подпанельные сопли закрыть коротким куском трубки. Например, хотя бы металлопластиковой.

А можно и тонкостенную никелированную подобрать от сантехники.

Можно очень красиво Ваш вариант обыграть.

[Kozak20013]

Это я сделал на скорую руку попробовать будет работать или нет. А вообще у меня мысль крепить на плату кронштейн с панелью, у меня вопрос такого плана, какой длинны можно сделать провода от кронштейна до платы, например по пять сантиметров для Г-807? И второй вопрос, напряжение 300-700 вольт, можно пускать по дорожкам? Конечно для таких напряжений можно сделать и шинки заизолированные со стороны деталей, но все же, вопрос меня давно интересует, сколько вольт и какой ток можно запускать на дорожку шириной до 3 миллиметров?

[vik402]

... например по пять сантиметров для Г-807? ...

Думаю, для схемы это допустимо, но зачем такие сложности, никак понять не могу.

Если Вы боитесь, что от перегрева на плате отпадут печатные проводники, то это совершенно беспочвенно ибо печатные проводники отваливались лишь на гетинаксе. Лично мне ни разу не попадался фольгированный гетинакс в виде листов, всегда был только стеклотекстолит. Гетинакс видел только в промышленных конструкциях. А оторвать проводник от фольгированного стеклотекстолита еще надо постараться. На Вашей последней картинке тоже вижу стеклотекстолит. И, еще, вспомните, как были организованы ламповые панели в телевизорах - они были сделаны прямо в платах, лампы жопками сидели на гетинаксе и грели его нещадно, вплоть до расплавления припоя. Стоило удалить всю эту трихомудию, запаять керамическую панельку непосредственно в плату и всё... работоспособность восстанавливалась. Так что, сверлИте в плате отверстия, чтоб входили ножки панели, запаивайте и не мудрите - всё будет нормально. Проверено!

... напряжение 300-700 вольт, можно пускать по дорожкам ...

300 точно можно, да и 600 тоже. Сделайте только расстояния между соседними дорожками хотя бы пару-тройку мм и всё.

Я на Г807 делал передатчик, анодное было 900, никаких особых мер не предпринимал. Вот с ВЧ токами были проблемы, а с постоянкой никогда.

... сколько вольт и какой ток можно запускать на дорожку шириной до 3 миллиметров ...

Про Вольты можно говорить только относительно "на пробой". От ширины дорожки это никак не зависит. Тут надо говорить иначе - какое напряжение выдержит такое то расстояние между дорожками.

А ток считать надо... 3мм умножаем на толщину дорожки, получим сечение. А там по таблицам или расчетам смотреть какой ток пропустит медный проводник такого то сечения.

[Kozak20013]

Спасибо, для меня это очень ценная информация. Усилитель запустил работает, играет НО, нет даже десяти процентов от нормальной громкости, первые две лампы в упор не вижу накала. Решил посмотреть какие вольты приходят на лампу, выключил усилитель, вынул первые две лампы 6Н9С начал мерить, а одна Г-807 как давай греться. Я конечно выключил усилитель, но видно лампа попортилась, потому что затем я снова ставил все лампы, но она уже грелась. Вынул все лампы померил накал у первых двух, получается такая картинка: Между двумя восьмыми ножками Л1-Л2 = 1.5/(предел)20 Л2-Л1 между ножками 8-7=0, Л2-Л1ножки7-8=44,7/200 Л2-Л1ножки7-7=2,06/20 (мерял без ламп)

[Kozak20013]

Друзья, больной вопрос, это то что часто бывает в усилителях ТУ-100м, ТУ-50м, УМ-50. Если усилитель включить без нагрузки, то начинают греться выходные лампы, и усилитель везти в ремонт. Эту школу я прошел в 1968 году в школьном радиоузле. Что у меня получилось: Поменял все конденсаторы, включил, усилитель работал стабильно, но очень тихо, может быть на пол ватта. И когда я включил усилитель без первых двух ламп, одна Г-807 начала греться. И уже ставлю лампы, все равно греется. Помогите разобраться с этим вопросом? Нагрузка горшок (Рупорный направленный громкоговоритель типа ''10ГРД-5')

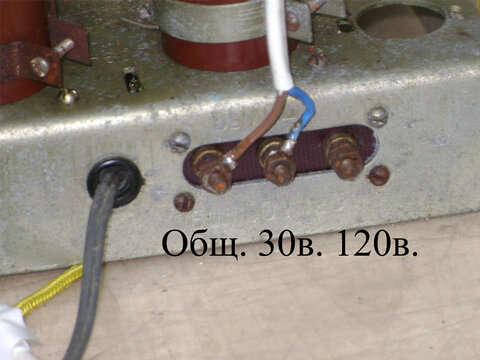

Подключение горшка такое:

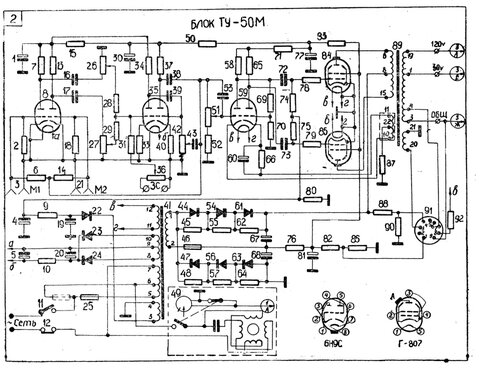

И вот схема:

Изменено 2 Декабря, 2017 в 11:11 пользователем Kozak20013

[uvk15]

Разогрев анодов (в просторечии "каление") происходит из-за повышения сверх допустимого анодного тока лампы. Ток может быть повышен из-за слишком высокого анодного или экранно-сеточного напряжения. Вроде бы не откуда взяться. Вторая причина - пропадание смещения на упр. сетке. Это более вероятно. У такого древнего раритета панельки вполне могут быть окислены.

... усилитель работал стабильно, но очень тихо, ...

В бытность мою в молодости, за не имением каких бы то ни было измерительных приборов я делал так - брал наушники высокоомные, один конец к корпусу, другой через конденсатор 0.01 μF 250 В к щупу от тестера. Подавал на усь какой-либо сигнал и тыкая этим щупом по каскадам проверял прохождение сигнала.

[Kozak20013]

Такие подойдут наушники? _http://newauction.ru/offer/naushniki_ton_2_1600_om_vysokoomnye_garnitura_sssr_1970_e-i21685265157338.html

Какой должен быть эффект, например ткнули на анод, на катод и на сетку лампы, где чего? И куда нельзя?

Изменено 2 Декабря, 2017 в 13:59 пользователем Kozak20013

[Datagor]

... Какой должен быть эффект, ...

В ушах писк, в глазах искры!!! :dizzy: :music: :biggrin:

[20miha20]

... Друзья, больной вопрос, это то что часто бывает в усилителях ТУ-100м, ТУ-50м, УМ-50. Если усилитель включить без нагрузки, то начинают греться выходные лампы, и усилитель везти в ремонт. ...

А в ремонте меняют выходной трансформатор. Причина, пробой межобмоточной изоляции.
