У радиолюбителей очень распространены тестеры типа DT830. Они дёшевы, удобны, имеют более чем достаточную для любителей точность. Заявлен ±0,5% плюс трицифры младшего разряда (о чём многие забывают или вообще не знают).

Близкие параметры имеет DT9205 и подобные.

Могут возникнуть если возникают проблемы в точности вольтметра, особенно после вмешательства или самодельного ремонта.

Для проверки нужен прецизионный источник напряжения. Он должен быть минимум на порядок точнее проверяемого прибора.

На Али предлагается много готовых плат на основе микросхемы AD584. Цена привлекательная. После чтения комментариев я выбрал один вариант, вот результат.




Приложенная бумажка - это важно. Конечно, написана она от фонаря или нет, проверить трудно, но результат достоверный, хотя бы по температуре измерений, некоторые жаловались на низкую температуру измерений зимой.

Итак, написано, что поверка была на вольтметре AG34401 с точностью 0,0035% притемпературе +27 градусов.

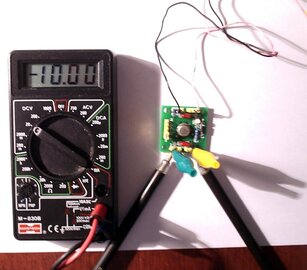

При испытании трёх тестеров на пределе ИОН 10 В, показания всех были 9,92...9,96 В т. е. все они исправны. У тестеров DT830 внутри один подстроечный резистор для калибровки. Можно выставить вольтметр тестера точно. Вот что получилось.




Микросхема допускает питание от напряжения до 40 В.

ИОН позволяет с помощью перемычек получить выходное напряжение 2,5 5,0 7,5 10,0 В.

Мне стало интересно - на сколько напряжение питание должно превышать выходное. Оказалось точно на 1 В. При этом напряжение показываемое тестером не меняется.

Достаточно подать от 11 В и более, чтобы получить на выходе все напряжения, в том числе 10 В.



При понижении напряжения питания, эта разность остается.


Поэтому можно запитать прибор от двух батарей типа "Крона".

Потребляемый ток я измерять не стал - он менее 10 мА, что обеспечит работу минимум год до высыхания самих батарей.

В dataseet указано как очень просто делать прецизионные мощные блоки питания на основе данной микросхемы - практически надо добавить два транзистора, чтобы получить ток в несколько ампер.

  • Поддерживаю, плюсую! 6

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... прецизионные мощные блоки питания на основе данной микросхемы ...

как раз в тему...

Намерился сделать, простой, параметрический стабилизатор, 13,5 - 14,5 В., 6 А., для питания радиостанции УКВ диапазона (144МГц.)...,

Как бы и не сомневался в выборе - 142ЕН12 (LM317), естественно - с мощными транзисторами..., а теперь "в сомнениях"... :think:

Если не трудно, Сергей, киньте схемку... и ссылочку на заказ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если не трудно, Сергей, киньте схемку... и ссылочку на заказ...

Сомневаюсь, что для радиостанции нужен прецизионный источник питания. В случае больших токов надо обязательно учитывать падение напряжения на проводах от источника к нагрузке. Схема на 4 А приведена в datasheet на AD548.



aliexpress.com/item/AD584-4-Channel-2-5V-5V-7-5V-10V-High-Precision-Voltage-Reference-Module

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, спасибо за отклик!

Я не гонюсь за "прецизионностью", Мне, что бы попроще, элементов поменьше и надёжно...

Спасибо !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Намерился сделать, простой, параметрический стабилизатор, 13,5 - 14,5 В., 6 А., для питания радиостанции УКВ диапазона (144МГц.)...,

Юрий!

Я ничего не понимаю в КВ-УКВ, но судя по многим публикациям, лучший выбор - переделанный блок питания от компьютера.Лёгкий, доступный, дешёвый, не боящийся КЗ, со стабилизацией.

Ток 6 А - без проблем, это я делал для ЗУ авто свинцовых аккумуляторов, пишут. что можно получить и 18 А.

Советую переделку с отдельной самодельной платкой (есть на сайте).

Судя по количеству статей именно для радиостанций, особых проблем с помехами нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, Сергей!

Дополнить даташитом AD548 и можно на Главную вывешивать :cool:

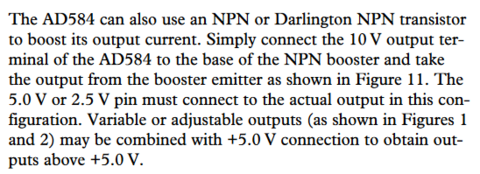

Даташит нашёл. Ниже вырезка про умощнение до 4А для Юры:

AD548-1.PNG AD548-2.PNG

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, БП нужен "трансформаторный", т.к. КВ трансивер "на 110В.", "силовик" (уже есть в наличии) будет автотрансформатором , а УКВ от 12В....

Во вторых, компьютерные "импульсники" в связной технике я не приемлю категорически, "шумят" они...



Игорь, спасибо, это то, что нужно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
