Захотелось мне как то сделать колонки, ну или правильнее – переделать.

Дело за малым – проект (Рис. 1). Таким задумывался корпус АС. Габариты в первоначальной версии 1500*300*460, высота внутреннего пространства без отсека для размещеия фильтра – 1350мм





Рис. 1

post-32177-0-54182500-1500031212_thumb.jpg post-32177-0-51087900-1500031225_thumb.jpg



В итоге всё получилось несколько иначе, но задумывалось именно так.

Кроме 3D модели конечно были и подетальные чертежи и схемы, но и они тоже стали не актуальными в процессе изготовления колонок.



А вот собственно доноры, они уже слегка переделаны (Рис 2):



Рис 2




Материал корпуса – МДФ 22мм. внутри оклейка виброизолом и фольгированным стизолом. Наружная облицовка – фанера.



Распил заказал у мебельщиков.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

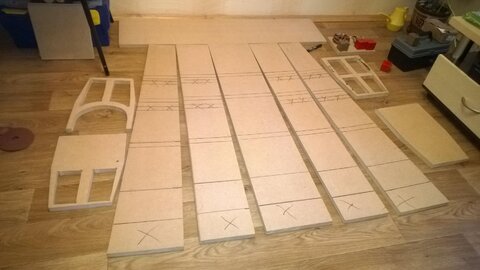

На фотографии видно помеченные для отрезки участки, высота уменьшилась на 300 мм.

Соединял детали с помощью евростяжек (конфирмата), саморезов и клея. (покупать много дорогостоящих струбцин для одного проекта…. накладно). Все швы изнутри пролиты клеем.

Получилось вот что (Рис. 4, 5)



Рис. 4






Сначала хотел СЧ динамик спрятать в обрезок канализационной трубы Ф110мм., поэтому ни каких коробов, разделяющих СЧ и ВЧ звенья с НЧ нету. Кроме того мне показалось, что перегородок маловато. Добавил усилители. (рис 6).

После оклейки виброизолом:



Рис. 5






Рис. 6


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нижний отсек отделён от общего объёма ящика, это место для размещения фильтра.

Долго думал чем облицовывать короб и облицовывать ли вообще – была идея покрасить и отполировать. Но в домашних условиях красить сложновато, плёнку тоже отмёл: побоялся, что не получится обклеить без изъянов, со шпоном ни когда не работал, решил не рисковать. Поэтому принял решение обклеить фанерой 3мм. Не взирая на то, что боковые стенки ломанные получилось очень неплохо. Вместо чёткой границы «слома» получился небольшой изгиб. А когда отшлифовал фанеру стало понятно, что с выбором облицовки не ошибся (рис. 6.1, 9).



Рис 6.1




Передняя панель самая сложная. Получился некий слоёный пирог. С канализационной трубой для СЧ динамик номер не выгорел, пришлось делать дополнительный ящик из фанеры 15мм.



Отсутствие фрезера повлекло за собой необходимость дополнительного листа фанеры 10мм. для того, что бы закрепить ящик СЧ ВЧ звена и что бы НЧ динамик установить заподлицо с поверхностью. Но всё это выглядит очень уж не красиво. (Рис. 11, 12)

Тогда я решил наклеить ещё один лист фанеры 3мм. на этот пирог, предварительно обтянув его кожзамом. В этом листе сделал 2 «окна», которые устанавливаются на свои места на саморезы, без приклейки. Получилось и облицовка не очень красивых динамиков и возможность добраться при необходимости до крепёжных винтов динамиков, что бы обеспечить хоть какую то ремонтопригодность (Рис 8, 8.1 - 8.4). На рисунке 7 слева на право: короб для СЧ ВЧ звена, Передняя панель корпуса МДФ, декоративно-конструктивная панель из 10-ти мм. фанеры, декоративная панель из 3-хмм. фанеры.



Рис. 7




рис 8


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рис. 8.1 post-32177-0-51386300-1500036168_thumb.jpg Рис. 8.2 post-32177-0-30619800-1500036178_thumb.jpg

Рис. 8.3 post-32177-0-54811900-1500036184_thumb.jpg Рис. 8.4post-32177-0-82318300-1500036189_thumb.jpg



Декоративная панель из 3х мм. фанеры имеет форму не правильного самого большого 8миугольника, в ней те самые 2 окна, так же 8миуголонй формы, которые при желании можно снять и добраться до динамиков (Рис. 9, 9.1). С подгонкой, разметкой конечно намучался – всё делалось по месту. Зато толщина передней панели теперь 35 мм.

Рис. 9




Рис. 9.1




Те же детали, только уже обтянуты кожзамом. (Рис. 10)



Рис10.




Весь этот пирог склеивался на клей ПВА с дополнительным креплением саморезами там, где это возможно.



Вот один короб наконец собран, но ещё не покрашен. Второй ждёт своей очереди. (Рис. 11, 12)

Рис.11 post-32177-0-64129700-1500036510_thumb.jpg Рис. 12post-32177-0-94716100-1500036520_thumb.jpg



Предварительная сборка фильтра. (Рис. 13)post-32177-0-67363600-1500036577_thumb.jpg



Фильтр от Нивага, не пересчитывался, собрал, как есть. Собственно и это же окончательная сборка, меня всё устроило



Ну вот корпуса наконец готовы, вышкурены и окрашены (Рис. 14, 15)



Рис. 14 post-32177-0-27756800-1500036983_thumb.jpg Рис. 15post-32177-0-22719600-1500037003_thumb.jpg

После наклейки декоративной панели и установки динамиков и облицовки динамиков получилось вот что: (Рис 16, 17, 18)



Рис. 16 post-32177-0-23875000-1500037064_thumb.jpg ис. 17 post-32177-0-84144700-1500037069_thumb.jpg Рис. 18post-32177-0-18365300-1500037075_thumb.jpg



Динамики установил на трубчатый оконный уплотнитель. СЧ Динамик перед установкой подвергся небольшой доработке: поверх родного купола установлена половинка теннисного шарика, окна дифузорордержателя задемфированы тканью. Об этом в интернете информации много.

Облицовку динамиков закрепил на «липучку»

Сзади отсек для фильтра закрыл крышкой с клеммным узлом (позже всё покрасил конечно). (Рис. 19, 20)





Рис. 19 post-32177-0-58152300-1500037186_thumb.jpg Рис. 20 post-32177-0-00240700-1500037194_thumb.jpg



Для «развязки» с полом колонки установлены на шипы. Что бы шипы не портили линолиум под них установлены специально изготовленные шайбы. (Рис. 21, 22)



Рис. 21post-32177-0-30441900-1500037270_thumb.jpg Рис 22 post-32177-0-30204100-1500037284_thumb.jpg

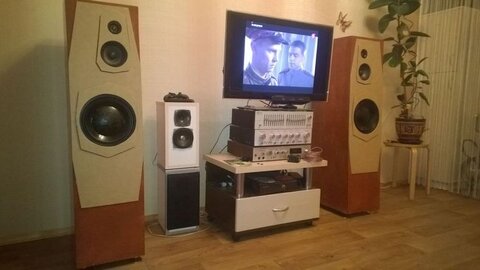

Вот что получилось:

post-32177-0-04225700-1500037334_thumb.jpg post-32177-0-33228400-1500037343_thumb.jpg



Ну вот и всё.

Про звук писать не буду, скажу только, что мне нравится. Пытаться описывать звук – всё равно, что пытаться описывать вкус… это моё мнение.

Колонки работают в паре с усилителем Бриг 001, иногда помогает эквалайзер Прибой

Изменено пользователем dvb1070

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Могу только позавидовать как всё сделано. Мне такое не под силу.

Интересно сколько килограммов меди в катушке.

С таким рукоделием пора приниматься за проекты С. Бать или подобные с высококачественными динамиками.

Результат будет еще более впечатляющим.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Интересно сколько килограммов меди в катушке ...

лучше спросите сколько килограммов в самой колонке... :biggrin: я готовый корпус без динов и фильтров вывозил красить в подъезд на скейтборде... нести не смог

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

лучше спросите сколько килограммов в самой колонке... :biggrin:

И сколько? :biggrin:

Вызывает уважение вложенный труд. Видно, что вы старались и хотели как лучше.

Вам надо над дизайном поработать потщательнее в следующий раз, тем более, что солидворкс вам, как я вижу, знаком.

Успехов!

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... И сколько? ...

не знаю. У жены какие то дурацкие весы, сенсорные. Можно взвесить колонки только вместе со мной.... естественно я етого сделать не смог... но тяжёёёёлыее.... :biggrin:



... солидворкс вам, как я вижу, знаком ...

это Компас

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А как фазик настраивали? Если АЧХ снять для Вас сложно, то импеданс замерить довольно просто и по нему уже можно судить о настройке. На слух и по расчетам, на своем опыте только могу сказать, крайне мучительно сводить и очень-очень долго, больше года выходит. Поэтому вопросов очень много от АЧХ до фазового согласования.

Я последнее время некоторые проекты пересматриваю с целью получения синфазного минимального по времени импульса. Дьявол кроется в мелочах...

Если подходить серьезно, то нужны замеры, а вот эквалайзер - не нужен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дьявол кроется в мелочах...

Если подходить серьезно, то нужны замеры, а вот эквалайзер - не нужен.

Всё так. Но доказать человеку, что при постройке своей уникальной АС без измерений не обойтись, невозможно.

Он будет убеждать (в первую очередь себя), что "я и так слышу", "и другие так делают", "раньше никаких измерений не было", "у меня ШП, а ей ни фильтры, ни измерения не нужны", отговорок может быть миллион.

Многие будут считать, что у них и без измерений первоклассно получается, что слушаем мы звук, а не измерения.

Может и есть мастера, которые могут настроить любую акустику на слух. Но есть разница - год ковыряться или неделю.



С настройкой ФИ и у меня проблемы. Написано много, но расплывчато, вокруг да около. Если задаю гурам КОНКРЕТНЫЕ вопросы с которыми я столкнулся, получаю смутные ответы, если настаиваю, у гур начинается истерика или они исчезают.

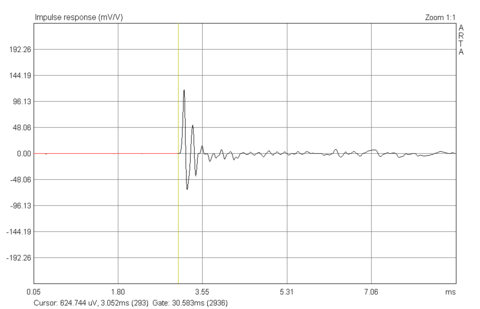

Про форму импульсов при измерениях я писал несколько раз, но никто это не заметил, по крайней мере ни одного комментария, ни одного вопроса. А это довольно любопытно.

В трехполоске можно улучшить форму импульса при имеющихся фильтрах, сдвигая динамики вглубь относительно друг друга. Насколько это существенно, затрудняюсь сказать, наверное, во многом от того какой слушатель - слухач.

Любопытно и многое другое, например, разные марки динамиков могут иметь разную форму импульсов, у одних "красивая", у других - "корявая". Может это самовнушение, но первые звучат лучше. Поклонникам ШП динамикам тоже не мешало бы взглянуть на форму, чаще у ШП форма импульса безобразная, что и неудивительно т. к. разные области диффузора колеблются как бы независимо друг от друга, слитности нет. Это сильно зависит от марки динамика.

Пустая болтовня? Я чуть не забыл, что "измерителей" здесь мало. Вот пример с двумя похожими динамиками, АЧХ приводить не буду. Как вы думаете, звук какого мне нравится больше?



На счет деталей и дьяволов. Я бы сказал не так красиво.

Сначала идет борьба с крупными дьяволами, которые явно заметны, но по мере их изгнания, на поверхность вылезают мелкие бесенята, которые малозаметны и лучше прячутся, хотя и гадят меньше крупных. Вот с ними бороться даже труднее т. к. поймать их сложнее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С настройкой ФИ и у меня проблемы. ... Если задаю гурам КОНКРЕТНЫЕ вопросы с которыми я столкнулся, получаю смутные ответы, если настаиваю, у гур начинается истерика или они исчезают.



А можно узнать что за проблемы с ФИ и какие именно вопросы Вы задаете гурам?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
