Питание накала 6.3 или можно и 7 вольт ?

Рекомендованные сообщения

Приветствую сообщество.

Требуется совет. Увлекаюсь SRPP усилителями. И уже в который раз натыкаюсь на проблему.

Покупаю в ЧимДипе трансформаторы для накала. Вроде указано 6 вольт. Но на поверку показывает 8-8.5 вольт.

Ну ладно думаю ...на холостом ходу бог с ним. Но когда например на транс рассчитаный на 1.2 А нагружаю пару ламп напимер 6Н23П...напряжение все равно

держится на 7 Вольтах. Приходится извращаться. Ставлю мост,кондер и 7805...тогда дает стабильные 5 вольт. Но это ведь не канонично .

На ТАНах (трансформаторах) как правило накальные обмотки имеют выходы 6.3-5 вольт. Беру 5 вольтовые и гружу их. Как правило четко 6 вольт получается.

Но при питании переменным напряжением приходится "подтягивать" постоянкой.

Кто как относится к этому ? Насколько быстро придется карачун лампам если я все таки буду питать их 7 вольтами ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Насколько быстро придется карачун лампам если я все таки буду питать их 7 вольтами ? ...

Все зависит от качества ламп, по инструкции вроде максимальное напряжение 6,9В, но есть любопытная деталь - я читал, что в первых ламповых компьютерах (эниак или унивак - не помню, какой из них) напряжение накала снижали до 5,7В для повышения надежности и продления срока службы ламп. Выходит - лучше меньше, чем больше, поэтому трансформатор желательно доработать для получения требуемого напряжения или изготовить/купить новый.

... Но при питании переменным напряжением приходится "подтягивать" постоянкой. ...

А вот здесь ниасилил :)

Если можно, поподробнее - мне еще не приходила в голову алхимическая идея со смешиванием разных родов тока...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Напряжение в сети 237В, вот и на выходе транса у вас повышенное напряжение. Самый простой способ погасить лишнее - поставить гасящий резистор сопротивлением от долей Ом и мощностью несколько Вт. При низком напряжении накала можно отравить катод и выбросить лампу в помойку....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если через диод подключить, на нем 0,7 где то и выпадет. В ламповых усилителях не разбираюсь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Если номинальное напряжение накала катода превышено, происходит его перекал. Катод перегревается, активирующие вещества на его поверхности испаряются, оседают на аноде и управляющей сетке. Электронная эмиссия катода снижается, сила тока падает. Меняется контактная разница потенциалов между катодом и анодом.



Если же напряжение накала катода меньше номинального, этот электрод не нагревается должным образом. Уровень электронной эмиссии падает. Внутри катода начинаются необратимые процессы, разрушающие его. Когда значения мощности рассеивания на электродах выше номинального, запускаются процессы газоотделения. Оксидный катод из-за этого сильно портится.."



Из вышеизложенного следует, что напряжение накала необходимо поддерживать равным номинальному с допуском около 5%.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Последовательно с накалом для двух 6Н23П включить резистор 1-1.2 Ом и в путь. На этом гасящем резисторе будет выделятся что-то около 0,5 Вт. Поставьте с запасом 2 Вт.

В некоторых случаях, например в ламповых конденсаторных микрофонах , вольтметрах, работа с пониженным в район 5 В напряжением - штатный режим. У меня, например, 5.4 В и анодный ток менее 1 мА.



... А если через диод подключить, на нем 0,7 где то и выпадет ...
-один диод-плохая идея. Им не будет пропускаться половина периода, соответственно получим недогрев катода. Можно попробовать два встречно-параллельно. Но резистор проще :smile: Изменено пользователем real64
  • Поддерживаю, плюсую! 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Последовательно с накалом включить резистор 1-1.2 Ом и в путь. На этом гасящем резисторе будет выделятся что-то около 0,5 Вт. Поставьте с запасом 2 Вт.



Часто используемое решение, плюс бонус, ограничение броска тока при включении холодного накала.

  • Поддерживаю, плюсую! 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А если через диод подключить, на нем 0,7 где то и выпадет. ...

Через диодный мост.

Правда на нем упадет уже порядка 1.5-2 вольта. Если получиться меньше 6 вольт, то можно будет после диодного моста поставить конденсаторы подбирая их емкость точно отрегулировать напряжение накала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Встречно параллельно, на мой взгляд, отличное решение. Но вроде ступенька будет возле нуля.

Качество напряжения на накале влияет на звук в ламповых усилителях ? Если нет то и думать нечего.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо всем кто ответил. Для себя решил все таки попробую добавить в цепь резистор 1Ом... Ну и если (если) выпадет поболее времени свободного просто отмотаю со вторички "лишние" витки :))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

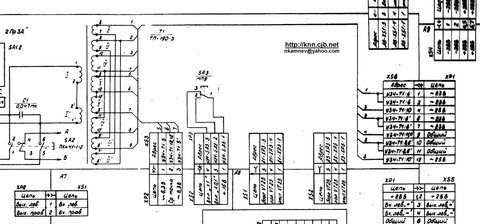

если есть хоть маленький зазорчик между железом и обмоткой (в случае стержневых - между катушкам), пропустить 1 виток провода

потом хочешь прибавляй , хочешь вычитай

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И всё же я за резистор. Ничего проще (и, наверное надежнее) не придумаешь.

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
