Именно так. По просьбе друга я понаделал ему подсветку в выключатели для загородной дачи и подвала. За городом ночью абсолютно темно, как и в подвале. Данная подсветка позволила не просто видеть гд

Игорь! Ну сэкономили немного. Схема жизнеспособна. С одной стороны светодиоды не любят обратного напряжения, с другой стороны резистор очень ограничивает ток. Попробуйте включить, раз кучка светодио

Точно. Нарисованное красным - ошибка, которую я не заметил с устатку, нарисовано неправильно и паять так нельзя. Правильно - изменить полярность одного диода на обратную. Светодиоды должны быть вкл

Posted Images

Так я рисовал ровно так, как наши китайские друзья, только в зеркалке - чтобы упростить визуализацию)

Вы нарисовали схему правильно.

Наши китайские друзья ошиблись.

Скорее всего, диоды при таком включении постоянно перегорали, поэтому их перестали ставить.

Кто посоветовал ставить 24 кОм??! Я же писал - предел 100 кОм, если при 180 кОм светодиодов не видно будет.

Считайте на пальцах. 220В / 24кОм = 0,01А. Теперь мощность 220В х 0,01А = 2 Вт. А резистор надо ставить

с запасом по мощности. Будете 3-ваттный ставить ???

Для устранения нагрева выгоднее конденсатор, но думаю, что места нет и вообще - это отдельный разговор.

Конечно, можно переделать схему подключения, поставить её последовательно с нагревателем и т. п.

Но я бы так делать не стал - нужна переделка платы,, места мало, да и овчинка выделки не стоит.

Будут диоды светить указывая, что паяльник включен в сеть и напряжение до нагревателя доходит, и ладно.

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А давайте туда МК встроим, и "ни каких проблем... :-)

Без МК паяльник нормально работать не будет и вай-фай бесплатный нужен.

Надо составить дорожную карту, внедрить ИНновации и онанотехнологии, проще говоря - инжирниринг.

К сожалению, здесь я не помощник.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Для устранения нагрева выгоднее конденсатор, но думаю, что места нет ...

Совершенно верно, высоковольтный конденсатор я применял 0,22 мкФ на 400 Вольт, размеры внушительные! (ставил к40у-9, но это не важно. в любом случае вольтаж определяет габариты.) Светодиод шунтировал встречно подключенным стабилитроном КС133А. Выгоднее применить новые супер-яркие светодиоды, они будут светиться и при меньшем токе

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

высоковольтный конденсатор я применял 0,22 мкФ на 400 Вольт, размеры внушительные! Светодиод шунтировал встречно подключенным стабилитроном КС133А. Выгоднее применить новые супер-яркие светодиоды, они будут светиться и при меньшем токе

Именно так.

По просьбе друга я понаделал ему подсветку в выключатели для загородной дачи и подвала.

За городом ночью абсолютно темно, как и в подвале.

Данная подсветка позволила не просто видеть где выключатели и розетки, но свободно ходить не задевая предметы, свет не яркий, но вполне достаточный в радиусе нескольких метров.

Ночью дети вставали и без проблем добирались куда им надо не включая света.

Конденсаторы 0,1 мкФ на напряжение ~275 V подчеркиваю расчитанные на переменное напряжение (или постоянное 400...600 В). Конденсаторы Epcos малогабаритные полипропиленовые, платки делал под размер типового сетевого выключателя.

Схема в двух вариантах - с двумя встречно-параллельными светодиодами и одним светодиодом, пераллельно маленький стеклянный КД522. Железные КС133 я считаю негодными из-за огромных размеров, да и металлические неизолированные поверхности - нехорошо.

Последовательно я ставил резистор 0,1...1 кОм, чтобы сгорел, если что (установлены в выключатели последовательно и максимально что могло случиться при полном замыкании - загорелась бы штатно лампочка в люстре), параллельно конденсатору резистор 1 МОм. Все резисторы SMD.

Но главное - сверхъяркие зеленые светодиоды, они светят очень ярко уже при токе 2...3 мА.

При экспериментах ток 5 мА я признал избыточным - он резал глаза, а комнату освещал так, что было СЛИШКОМ светло.

  • Поддерживаю, плюсую! 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 24 кОм очень мало для такого включения ...

Я не собирался менять номинал на 24кОм, для примера первую попавшуюся схемку выложил...



... Паяльник в паяльнике :biggrin: ...

У же исполнял подсветку насоса в виде 3-х ватного резистора, светодиода и диода, так изоляцию на проводах мне этот паяльник в труху превратил:)



... Вопрос установки неонки с токоограничивающим резистором не рассматривается ? :smug: ...

После светодиодов была такая мысля! Есть с подсветки выключателей - очень тусклые.



... Кто посоветовал ставить 24 кОм? ...

С этим номиналом была схема в инете, её и выложил для примера. Менять рекомендованный номинал не собирался)

Изменено пользователем игорь джан

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я не собирался менять номинал на 24кОм, для примера первую попавшуюся схемку выложил...

С этим номиналом была схема в инете, её и выложил для примера.

На заборе (раньше) много чего писали (когда еще не было заборов, пачкали стены пещер). Теперь заборы и пещеры не трогают, пачкают интернет. Не стоит всё воспринимать всерьез, а тем более тиражировать глупости.

Ведь у Вас есть голова и она работает, используйте её для отделения зёрен от плевел.

Тем более вы сами убедились, что -

исполнял подсветку насоса в виде 3-х ватного резистора, светодиода и диода, так изоляцию на проводах мне этот паяльник в труху превратил

***

После светодиодов была такая мысля! Есть с подсветки выключателей - очень тусклые.

Неонки давно устарели и светят не ярко, в выключатели ставят самые дешевые светодиоды, поэтому я выделил - светодиоды нужны СВЕРХЪЯРКИЕ. Они дают высокую яркость при очень малом токе.

Сегодня их нетрудно приобрести, вот только что именно пришлют наши желтые друзья - надо проверять. В партии, которую прислали мне, было очень много брака, да и яркость средняя, а вот из списанной техники я действительно выпаял хорошие светодиоды.

P.S. Нюанс. Выпаянные цветные светодиоды (кстати как бы немного сплюснутые) светили практически ненаправленно, это удобно т. к. равномерно освещали помещение, а купленные диоды белого света светили как прожектор - направленно, а это удобно не всегда.

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Выпаянные цветные светодиоды (кстати как бы немного сплюснутые) светили практически ненаправленно, это удобно т. к. равномерно освещали помещение, а купленные диоды белого света светили как прожектор - направленно, а это удобно не всегда. ...



У меня это без разницы, в паяльнике готовое окошко с рассеивателем-подойдут любые!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования

Вы сможете оставить комментарий после входа



Войти сейчас
  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу


  • Форум законсервирован 💬

    Этот форум пока доступен, но не поддерживается, не модерируется, не обновляется. Прогноз не ясен.

    Продолжаем общаться в спец.разделе на основном сайте Журнала. Новая тема = новая статья, посты = комментарии под статьями.

  • Сообщения

    • Всем кто сохранил данный раритет привет..  Купил недавно 1120. Принес домой и не понял юмора. Звучат хуже чем я ожидал. Для эталона у меня колонки от ламповой Ригонды. Как бы слышал что похожи.  Полез в фильтры а там конденсатор некоторые вздулись. Поставил биполярные ничикон мусе. Зазвучало лучше на много.  Тоже есть вопрос по подключению полярности проводов к динамикам. Можно ли это делать по тестеру. Подать сигнал и паралельно тестер. Когда на экране перестанет показывать  -минус при подключении красного к + а черного к - полярность соблюдена правильно?   И по поводу конденсаторов комментарии мнения хочу услышать. Или наши от с90 лучше?
    • Здравствуйте Александр. Подскажите, какова судьба ресивера? Нужны запчасти. Спсибо.
    • пожалуйста, поделитесь со мной пожалуйста, поделитесь со мной
    • Михаил, а какие емкости на выходе стоят, вижу электролиты, интересна емкость.
    • Меня очень заинтересовала данная схема! И я, решил собрать около компьютерный усилитель. Все заработало, только, конструктивно использую по паре ламп. Получилось, что по половинке триода 6Н16П не задействованы. Есть идея, повысить чувствительность усилителя и за одно установить темброблок между половинками триода. Кое какие наработки есть, но понимая, что тут сидят ГУРУ лампового звука, решил обратиться за ПРАВИЛЬНОЙ схемотехникой. Есть такие которые готовы оказать помощь и за одно, продолжить обсуждение темы?
    • Ну это смотря что надо. Кое-кто есть ещё. Просто по техническим причинам форум долго не работал, народ отвалил. Теперь как-то криво стало, предлагается на сайте в статьях общаться (справа в окошке объявление со ссылкой есть). Хотя технически тут тоже вполне можно, правда кое-что не работает. Вот ссылка сейчас например не вставляется.
    • Мигает красная лампочка открытых дверей и все зеленые лампочки «min-MED-max», температура в холодильнике повысилась, стала плюсовой. Если холодильник выключить - включить вроде бы все восстанавливается, морозит. Компрессор работает. работает какое то время и после температура становится плюсовой и все так же начинает мигать
    • Доброго дня! Собираю ЦАП на TDAшке (двойное моно) . (Усилитель ZAPSolute).  Есть ли у кого схема  балансного выхлопа?
    • А как можно с Вами связатся?
    • Здравствуйте! Тоже хочу поменять динамики, разобрал свои но там стоят динамики 35 мм, а по ТТХ должны быть 40мм. Можете рассказать, как вы вставили себе динамики 53 мм? Что-то пришлось подрезать?
    • Крайний справа похож на КТ372Б. rea, лучше спросить на действующем форуме Датагорский форум _https://datagor.ru/forum/. Здесь редко кто бывает.
    • Помогите опознать транзистор. Рядом для масштаба КТ315.
    • Скорее всего да. Лампы вышли из рабочего режима.       ____________________________________________________________________________ https://baza34.ru Видеонаблюдение Волгоград Саратов
    • Привет, друзья.   Есть гитарный усилитель, схема JCM800. До недавнего времени усилитель работал исправно.   Проблема состоит в перегреве одной из ламп 6П6C двухтактного выходного каскада после 5...10 минут работы после подачи анодного напряжения. Явление сопровождается усилением 50-герцового гула на выходе и ярким свечением лампы, в связи с чем я питание с анодов сразу снимаю. Лампы менял (остаются живыми-здоровыми) - проблема остаётся в том же плече каскада.   Смотрю на выходной транс как на причину дефекта.   Буду благодарен любым советам и рекомендациям.
    • Если продолжать так и дальше, без приборов, заменяя всё подряд, то дешевле и проще заменить сразу всё, то есть купить новый.   Советов по ремонту ваш вопрос не предполагает.
    • Добрый день.   У меня такая же плата как на фото. Появилась проблема. Перестал работать 1 канал. Не совсем тишина, если громкость выкрутить по максимуму, то слышна музыка. Менял местами саттелиты для проверки. В итоге перепаял все 3 TDA2030A, проблема сохранилась. На плате пропаял все элементы, также не помогло. Электролиты на вид целые, диоды прозвонил, все в порядке. Есть подозрения на одну из микросхем, которые на фото с правой стороны, предусилители вроде, если не ошибаюсь. Подскажите, пожалуйста, в какую сторону копать.
    • Здравствуйте. Не подскажете, есть мой Амфитон 002 25у. 2 года назад я его вылечил, работало как надо. Недавно заметил что при включении идет перегруз по каналам и не срабатывает реле. То есть должно сначала сработать реле. А у меня сразу включается с небольшим перегрузом. Звук нормальный, работает все кроме защиты с реле. Может реле залипло, накрылось? У меня накачены схемы но на блоке защиты рядом с неполярным кондером С1 я не нахожу R11 который рядом и подпаян совместно к базе VT1, R3, R5 и к этому не полярному С1 35в 47μF При включении, работе мультиметром не обнаружено напряжение на нем, миливольты какие то. Но у меня нет знаний что бы самому понять что надо сначала проверить. Тем более схема уже без этого R11 и я сразу теряюсь Но руки прямые. 2 года назад при помощи знакомого и интернета сумел найти сгоревший транзистор, заменить его и все электролиты кроме мощевиков банок, найти непропаи, выставить токи покоя, пересобрать дискретный регулятор громкости. И вообще проверить разные напряжения на разных модулях. Но так как я не мастер электронщик то знания быстро выветрились. Скажите, по моим симптомам куда копать сначала? Задержки и срабатывания реле нет, усилок сразу бумкает в динамике при включении и готов к работе.
    • Менял амбушюры, остановился на тканевых, копия для AD-500X. Поставил динамик динамики 53мм, купленные на али. Добавил отверстия из камеры корпуса в сторону головы. Звук стал отличный. 4,5 из 5 балов
    • Добрый день, уважаемые Гуру! Возобновим тему. Имеется пара входных аттенюаторов: сердечник 50х32х20 из наносплава, первичная обмотка состоит из 2 половинок по 700 витков и 35 генри каждая, сопротивление постоянному току около 12 ом. Хочется подключить их напрямую к выходу МС ЦАПа. Но насколько я понял все наносплавы очень боятся подмагничивания. Имеет ли право на жизнь вот такая схема включения, учитывая, что на выходе цап присутствует половина от напряжения питания. Либо надо учитывать и переменную составляющую и сеточный ток следующей (6с45п) лампы?  Прошу сильно не пинать - я ближе к дилетанту!)
    • Может это внешняя наводка? Что может "жужжать" в схеме с трансформаторным линейным БП?! Попробуйте файлик со звуком сюда приложить, может на какие мысли наведёт.
    • Здравствуйте, начал жужжать данный гитарный усилитель. Звук чем-то похож на электрическую машинку для стрижки, это не обычный 50/100 Гц гул. Фон хорошо слышен при нулевом положении регулятора громкости, при увеличении громкости пропорционально увеличивается. Лампы не при чем, фон формируется в оконечнике.   Увидел неприятную ступеньку на синусе на выводе анодной обмотки силового трансформатора, к которой подлючается источник напряжения смещения выходных ламп. При отключении источника от обмотки ступенька исчезает (точка WH на схеме). Само напряжение смещения, кроме постоянки, содержит пилообразную переменку амплитудой более 0,5 вольт. Мне показалось, что это вполне может быть связано с жужжащим фоном. Прошу у опытных людей совета, куда посмотреть дальше. Пока что неисправных элементов не увидел. Спасибо.
    • Вообще-то прошло уже четыре, наверное всё что могло, уже давно "подгорело". Вы на даты смотрите? Это называется некропостинг, и на форумах не приветствуется.

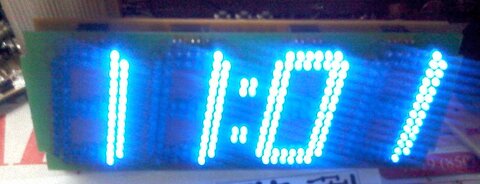

    • Уменьшайте яркость индикации! Года так через два  индикаторы начнут подгорать!
