Wishmaster

Управление потенциометром громкости при помощи ДУ

Рекомендованные сообщения

Здравствуйте уважаемые Датагорцы! Мне тут закралась в голову мысль, что неплохо бы собрать схему управления потенциометром уровня в ламповом усилителе при помощи пульта дистанционного управления. В данном случае ничего лучше механики не существует (без внесения посторонних искажений в звуковой тракт).

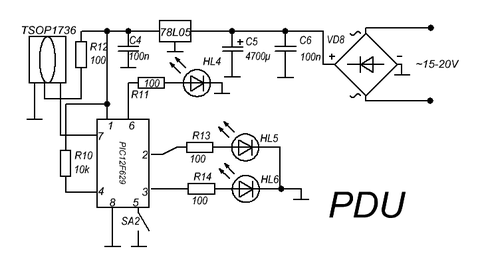

Схему обработки сигнала с пульта ДУ найти не представило труда. По заявлению автора, при нажатии кнопки микроконтроллер записывает последовательно две команды в ПЗУ, которые после будут и использованы для определения вращения по часовой стрелке, или против. Пульт к этой схеме подходит любой (опять же по заявлению автора). Схема проста и понятна, остаётся использовать выходные уровни МК для вращения двигателя.

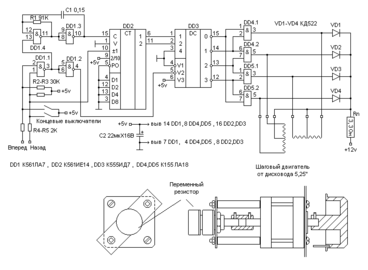

Прикладная схема реализации вращения тоже есть в сети, но на шаговом двигатель от дисковода 5.25. На первый взгляд та ещё страсть с логикой, дешифратором и генератором. Найти подобный двигатель от флоппи дисковода на данный момент не так просто, потому, что большинство их шло в исполнении «на плате» и с четырёх контактными выводами, а не с шести. Непросто найти двигатель, да и городить подобную схему что-то не хочется, когда можно взять просто двух полярный двигатель.

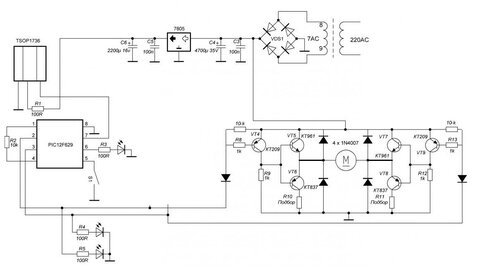

Накидал из головы схему и прошу Вас проверить её правильность. Транзисторы комплементарные, двух полярное питание, вроде, должно работать в этом случае. Возможно, падения напряжения на диодах будет мало и придётся подбирать резистор в базовую цепь.


Изменено пользователем Wishmaster

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Диодный мост неправильно включен, сгорит. Нижние два транзистора с диодом тоже не правильно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Двигатель, я так понимаю, постоянного тока - "щёточный" (нарисован некорректно...)

Но не это главное:

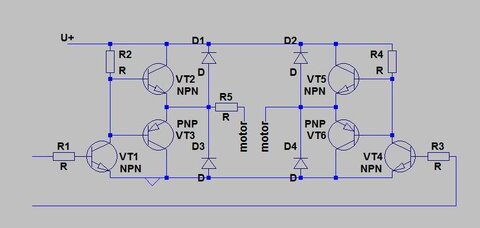

1) включать его лучше "в мост":


2) в ламповом (и не только) усилителе неизбежны возможны помехи от "искрения" щёток...

3) есть готовые - механические решения: моторизованный регулятор громкости.


Сделать самому механическую часть , на мой взгляд, проблематично, узел достаточно сложный (мотор+резистор+основание+редуктор+фрикцион и т.д....).

Управление на "Ардуино", поле для экспериментов...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Двигатель, я так понимаю, постоянного тока - "щёточный" (нарисован некорректно...)

Но не это главное:

1) включать его лучше "в мост":


Вот за эту схему спасибо. Управляющие сигналы возьму уже с купленного PIC12F629, катодный резистор для КТ209 подберу.

Готовые решения не для меня :smile: Редуктора пока нет, ибо нет самого двигателя, а вот подобие фрикциона и основание уже готовы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Редуктора пока нет, ...

Для "полного счастья" редуктор должен быть планетарный (дифференциал)...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть микросхема L298 - готовый H-мост. Точнее, сразу 2. Удобно. Можно ей четырехпроводной шаговик крутить, можно просто ДПТ в разные стороны крутить.



Кстати, раз уж решились на МК-управление, следующим логичным шагом выглядит зацепить 5-6 релюх и никитинский регулятор сообразить. В отличие от переменника он никогда не износится, да и на качество никто не жалуется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах




По предложенному Вами варианту схемы мостового включения двигателя я понял, что транзисторы КТ837 всегда открыты и двигатель вращается всё время, меняется только направления вращения.

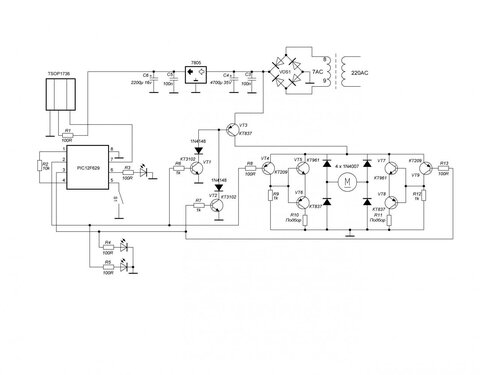

Для "секундной" регулировки схему нужно модифицировать так, чтобы питание подавалось на мост только в момент регулировки. Нарисовал схему:


В момент получения сигнала от TSOP,а появится логическая единица на одном из выходов, которые откроют транзисторы VT4 или VT9, а так же сработает один из ключей и откроет транзистор VT3(на всё том же КТ837) и схема будет запитана на момент регулировки. Мои рассуждения верны?



Сегодня нашёл биполярный двигатель и провёл эксперимент - плавное вращение двигателя, необходимое для комфортной регулировки, происходит при условиях +6В питания и ограничении тока через двигатель 300мА. В этой связи необходимо ввести ограничивающий резистор в цепь, дабы сохранить скорость вращения потенциометра. На схеме я отметил резисторы R10 и R11 как "подбор", ведь именно в коллекторной цепи VT6 и VT8 нужно вводить ограничивающие резисторы?


Изменено пользователем Wishmaster

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

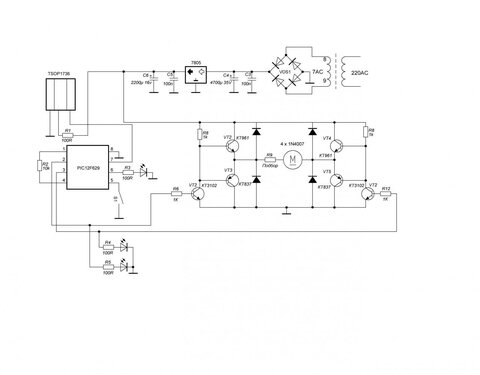

Подключите вот так, R5 подберёте чтобы обеспечить желаемую скорость. Никаких дополнений включающих питание схемы при подаче управляющих напряжений не потребуется.



Изменено пользователем sstvov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... а так же сработает один из ключей и откроет транзистор VT3 ...

При этом сгорят либо диод 4148 либо преход база - эмитер VT3 или оба. Вообще этот часть схемы не нужна. Когда в мосте открыты два верхних транзистора или два нижних (по схеме) - двигатель не вращается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... двигатель вращается всё время ...



высокая чувствительность и малое "ТАУ" (постоянная времени) аналоговой и механической части системы, а также отсутствие "гистерезиса" в управляющей (цифровой) части...

тут нужно поэкспериментировать - "врезать" интегрирующие цепочки в цепи управления, сделать механическое "подтормаживание" (хотя во всей мех. системе оно уже есть, если управляете не "голым" двигателем, а всем регулятором (редуктор , резистор...)...

возможно будет нужно, программно, ввести некоторый "гистерезис" (задержку) между сигналами "+" и "-"....



Кстати, введение резистора R5 (пост #9), и есть уменьшение чувствительности системы, может быть не совсем корректное (слишком "откровенное" :smile: ), но по сути правильное.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

При этом сгорят либо диод 4148 либо преход база - эмитер VT3 или оба. Вообще этот часть схемы не нужна. Когда в мосте открыты два верхних транзистора или два нижних (по схеме) - двигатель не вращается.



Там напряжение питания то транзисторной части схемы 12 вольт, в то время как на выходе контроллере 0-5. В результате VT4, VT9 закрыть не возможно. Потому и не работает она как нужно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Там напряжение питания то транзисторной части схемы 12 вольт, в то время как на выходе контроллере 0-5. В результате VT4, VT9 закрыть не возможно. Потому и не работает она как нужно. ...





... Когда в мосте открыты два верхних транзистора или два нижних (по схеме) - двигатель не вращается. ...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
