vitivsev

Трансформаторы Ю-43.14.550 (Тр 223-202) и Ю-43.14.551 (Тр 579-497). Перемотка, габариты

Рекомендованные сообщения

Добрый день!

Друзья, может кто-то уже сталкивался с перемоткой данных видов?

Интересуют габаритные размеры обоих трансформаторов.

Силовой:

Sc = 3,2x5,6

So = ?

Выходной:

Sc = 2,6x4,6

So = ?

т.е. размер окна обоих.

Благодарю!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

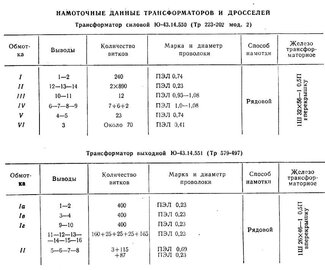

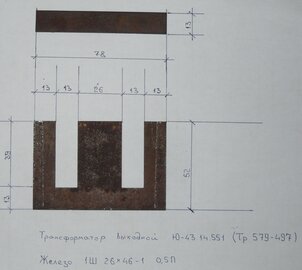

Видимо никто не сталкивался, так бывает...вот инф. по выходному трансформатору...может кому тоже понадобится...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно добавить, что это трансформаторы от "кинаповского" усилителя 90У-2.



Легенда и "радость" музыкантов сельских-самодеятельных ВИА 70 годов прошлого века.

Фон в гулком помещении деревенского клуба, при касании входа, до сих пор "в ушах стоит", а свечение накалов "шесть пэ троек" через решётку, "в глазах..."


Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Можно добавить, что это трансформаторы от "кинаповского" усилителя 90У-2.
Если добавлять, то только необходимую информацию, то, что очевидно и так понятно.

Общими усилиями уточнили размеры на железо для силового трансформатора.

Всем спасибо! Тему можно закрыть.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Закрывать не будем. На одном из близких нам по духу и содержанию форумов нашел интересную тему в которой выложены намоточные данные трансформаторов от всяческой промышленной аппаратуры и маркировками типа ГК4.702.017 Сп или ЯЫ4.700.072

_https://offtop.ru/dustyattic/v1_735441_1.php

Зачастую очень полезная информация оказывается. Надо бы как нибудь не полениться и стянуть оттуда все эти картинки сложить себе в архив в удобоваримой (легкой для поиска) форме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...выложены намоточные данные трансформаторов от всяческой промышленной аппаратуры..

Зачастую очень полезная информация...

Саша, хорошая идея.

Информация лишней не бывает, бывает случайно, попадаешь на очень интересные сайты.

.....

Изменено пользователем Datagor
Идея хорошая, только вы её не поняли. :) Не нужно в этой теме устраивать склад ссылок. Такие склады УЖЕ есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Надо бы как нибудь не полениться и стянуть оттуда все эти картинки ...
Задача титаническая - в отличии от нас, у них все картинки лежат на Радикале (картинкохранилище "с титьками"), т.е. на каждой картинке добавляется 2-3-4 лишних действия. Ну и лицезрение страничек Радикала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все сообщения по теме "SE усилитель с малогабаритными выходными трансформаторами" перенесены в соответствующую тему:



https://forum.datagor.ru/topic/10990-se-usilitel-s-malogabaritnimi-vihodnimi-transf/page__st__72

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

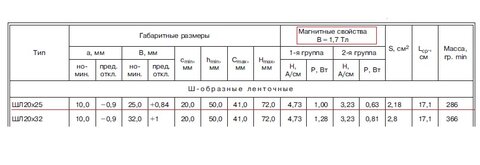

Вот хорошая таблица по трансформаторам. О котором говорим ШЛ 20х25, габаритная 55Вт.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
О котором говорим ШЛ 20х25, габаритная 55Вт.

ШЛ 20х25; 20х50;

Обратный расчет показал, что данный ТР имеет индукцию ~1,25Тл для Pгаб.~55Вт, Pвтор~50Вт;

Можно надеяться, что при стечении обстоятельств, и если повезет - магнитные свойства железа до - 1,7Тл.

Весьма неплохо для использования его в качестве звукового трансформатора.

Как бы его измерить общедоступными способом, например:

по Е.Васильченко. _https://charmel.chat.ru/articles/mu_av.pdf

Интересно, какое значение это железо покажет в реальном времени?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Силовой тр-р на стандартном EI-96 железе, как и у Маршалов. Только Маршал с таких габаритов снимает под 40-50 Ватт и работает от 220В. а Ломо 10-15 Ватт и на 110В. Даааа, комуняки .железа не жалели, его много оставила немчура в России матушке после ВОВ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Маршал с таких габаритов снимает под 40-50 Ватт
Эмоции? Не все так просто, те силовые трансы что вы предположили для унч Marshall имеют только для вторичной анодной обмотки 150 Ватт, если быть точнее от 104 ватт и для мах. выхода 0,213А х 690В = 146,97Вт, а еще сюда приплюсовать накал остальных ламп, ага и к.п.д. так же не забываем...

для JTM 45

0,23Ах600В= 138Вт,5Вх2А=10Вт; 6,3Вх4А= 25,2Вт

138+10+25,2=173,2/0,92=188Вт, пусть 180 Вт, вот такой прикид...можно зайти с другой стороны и посчитать от возможностей самого усилителя, т.е. режимов всех ламп и их потребление...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
